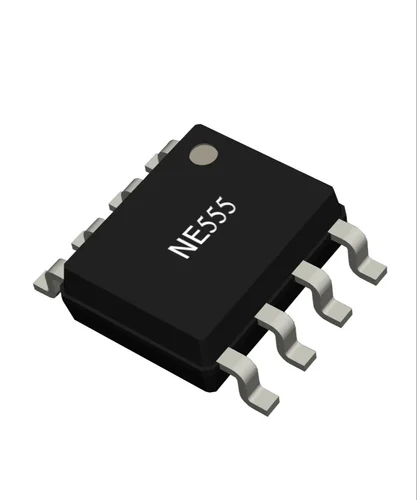

Le composant NE555 est un circuit intégré qui est particulièrement connu pour son usage dans des montages lié à une oscillation. Autrement dit, il permet d'effectuer des opérations qui interviennent à intervale régulier.
Le NE555 est très populaire pour les raisons suivantes :
Coût très modeste
Simple à comprendre
Efficace et stable dans le temps (le composant subit peu de panne)
Les broches représentée par une abréviation sont détaillées dans le tableau ci-dessous.
N°
Nom du port
Détail
1
GND
La masse
2
TRIG
Début de la temporisation
3
OUT
Signal de sortie
4
RESET
Stopper la temporisation
5
CONT
Contrôle le seuil (2/3 de VCC)
6
THRES
Fin de la temporisation (actif lorsque ça atteint 2/3 de VCC)
