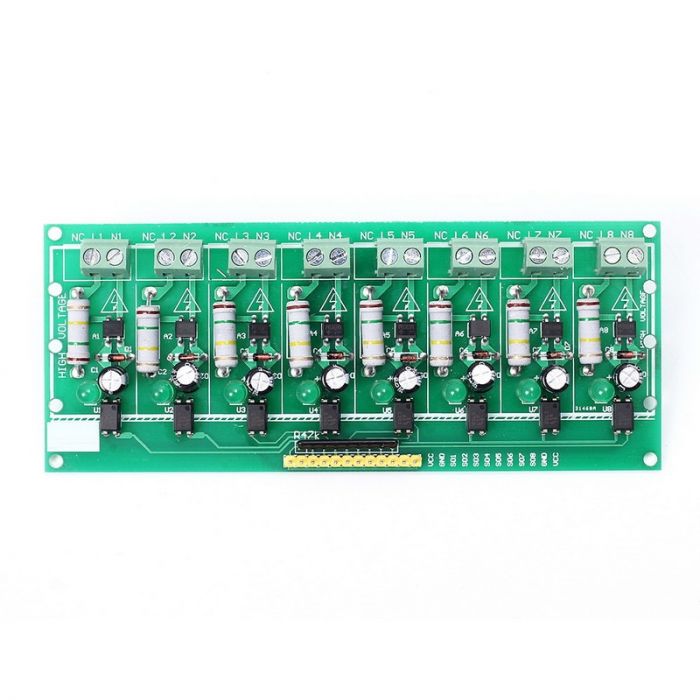

Module 8 CANAL d'isolation optocoupleur AC220V détection tension

CATEGORIE: Capteur de Tension Courant et de Puissance ⚡

ref: SS12

2 200 DA

ajouter au panier

DETAILS

Description :

Fonction: testez l'existence de ca 220V
Niveau TTL de sortie: peut être testé en utilisant MCU, la tension est de 3-5V
La sortie peut être connectée à PLC 24V
Connexion:
Lors de la connexion de l'entrée PLC, le terminal COM de l'api est connecté à l'alimentation 24V, le terminal d'entrée est connecté au S1-S8 de sortie de signal de la carte, et l'optocoupleur GND est connecté au pôle négatif de l'alimentation.
Le terminal bleu 5.0 relie la tension 220V et la sortie jaune de signal de goupille.
Lorsque la tension 220V est normale, sortie de bas niveau; Lorsque 220V mise hors tension, sortie de haut niveau.
Note:
Après que le module soit mis sous tension, ne touchez aucune partie du cadre de ligne blanche sur la carte, car il est à haute tension. Faites attention à la sécurité électrique.
