PROGRAMMATEUR ISP AVR SHIELD POUR ARDUINO
CATEGORIE: Programmateurs
ref: JJ271 500 DA
DETAILS

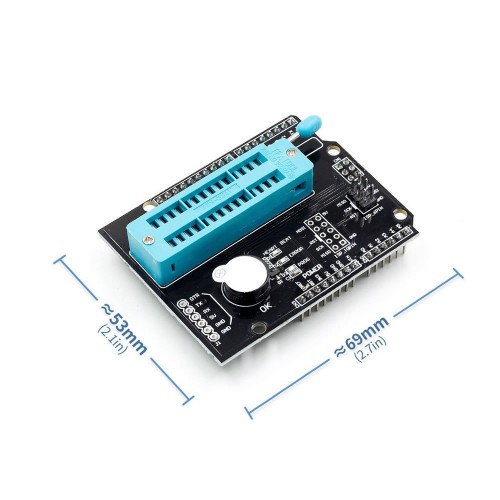

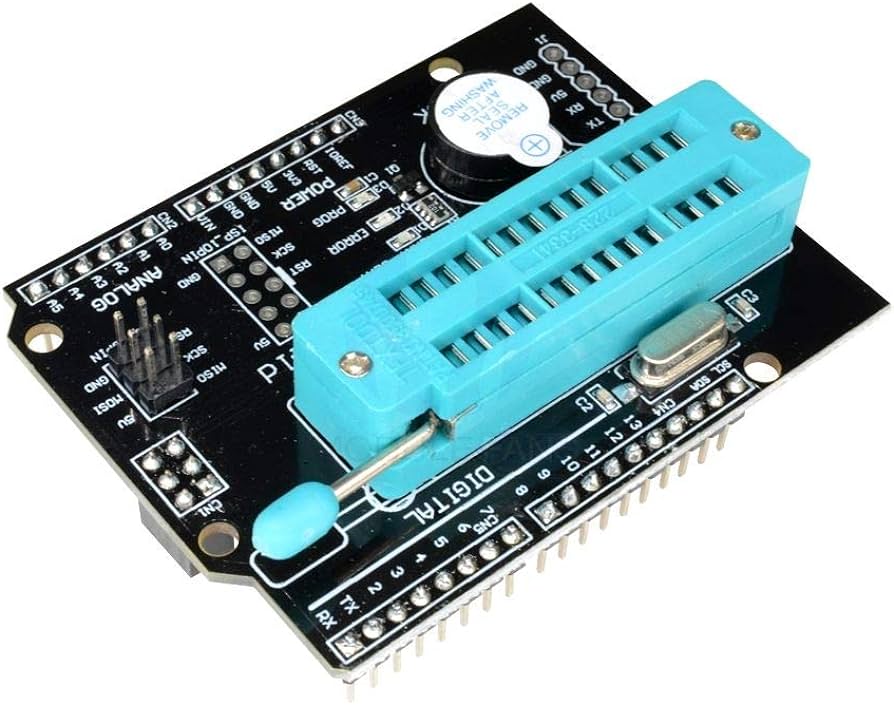

Il s'agit d'un bouclier d'extension de programmeur qui permet à votre carte Arduino de modifier les bits de fusible et de graver le chargeur de démarrage sur une puce externe et d'autres cartes Arduino.
Buzzer intégré et indicateurs LED, indiquant si la gravure est réussie, il est pratique pour les concepteurs de cartes Arduino de graver par lots. Selon le manuel d’utilisation d’OPEN-SMART, il est très simple à utiliser.
Caractéristiques :
- Compatibilité : Comme il utilise les broches SPI de l'interface ICSP, compatible avec Arduino UNO R3 / Arduino Mega2560, il peut passer au graveur du chargeur de démarrage lorsqu'il est directement branché sur les deux cartes.
- Tension de fonctionnement : 5V
- Courant de fonctionnement : 500mA (max)
- Carte Arduino à graver : support Arduino UNO R3 / Mega 2560 / Nano / pro mini (5V 16M)
- Buzzer intégré, si le bit de fusible est modifié avec succès, il retentira une fois, puis si la gravure du chargeur de démarrage est OK, il sonnera à nouveau. S'il n'y a pas deux bips, la gravure échoue. Vous pouvez capturer le son au lieu des lumières LED, ce qui améliorera l'efficacité de la combustion.

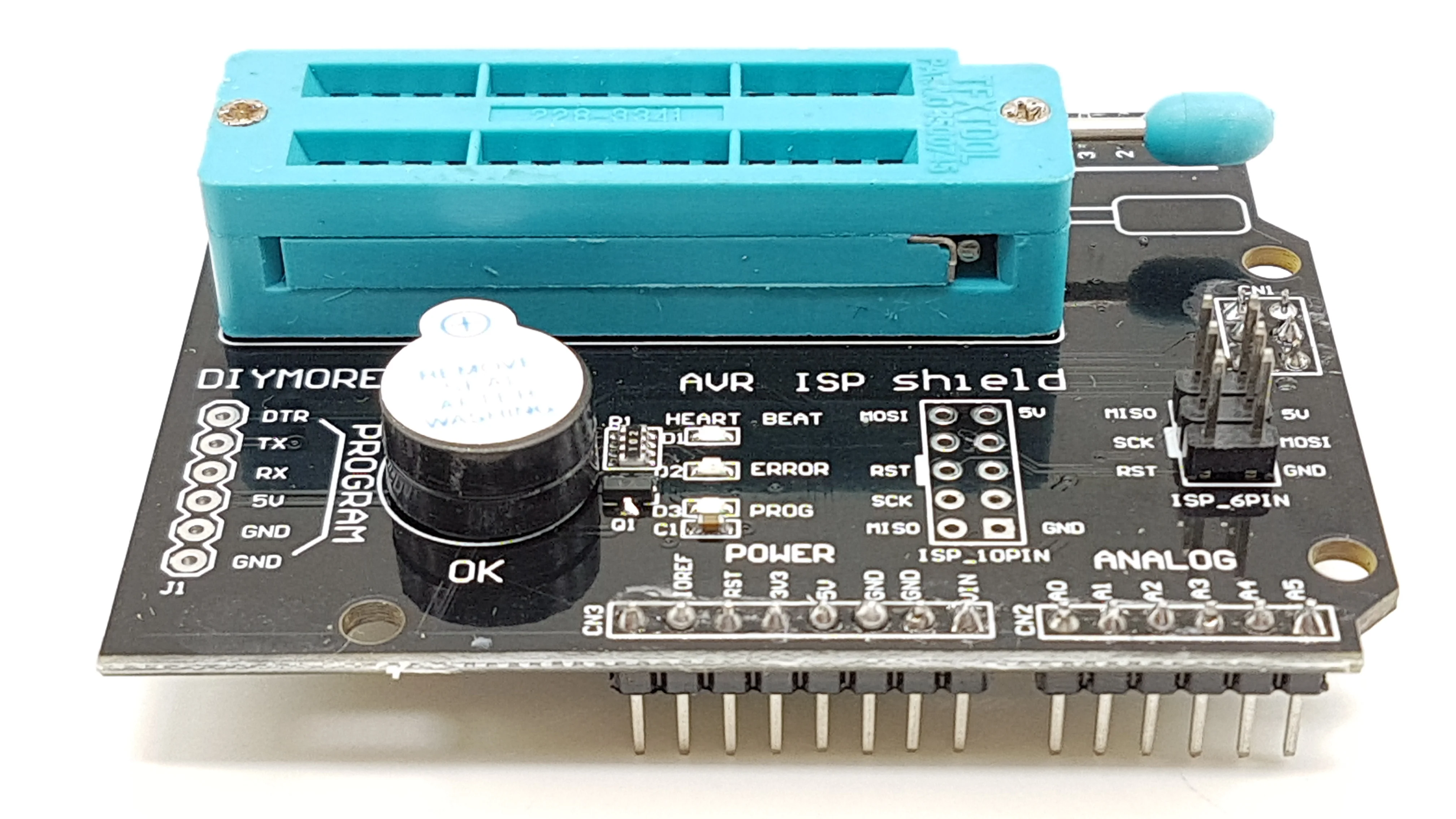

- Indicateurs LED intégrés, la LED HEART BEAT s'allume comme une lumière respiratoire lorsqu'elle est alimentée normalement. Pendant la programmation, l'indicateur PROG clignote jusqu'à la fin. Si la programmation échoue, le voyant ERREUR (rouge) s'allumera.

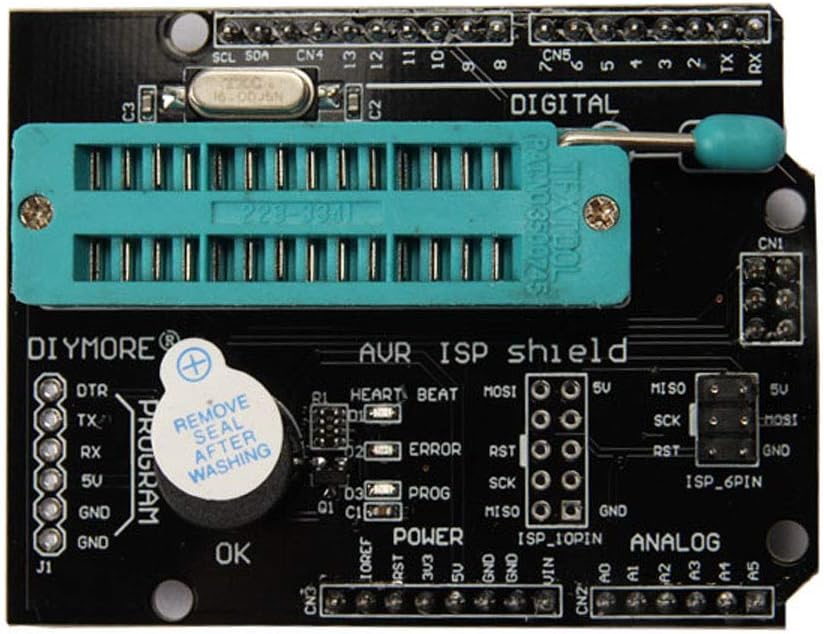

- Siège verrouillable 28P intégré pour la gravure du chargeur de démarrage Atmega328P, Atmega168P, Atmega8
- Interface ISP_6 PIN intégrée, pour la gravure du chargeur de démarrage de la carte Arduino externe
- Interface ISP_10 PIN intégrée
-Interface de programmation USB vers TTL FT232RL et CH340G intégrée pour télécharger le code sur la puce du siège verrouillable 28P.
