NRF51822 - Module de Communication sans fil Bluetooth 2.4Ghz
CATEGORIE: Bluetooth
ref: CC111 500 DA
DETAILS
Caractéristique:
Prend en charge plusieurs radios 2.4GHz
Processeur ARM Cortex M0 32 bits
Flash 256KB/16kB de RAM
Piles de logiciels disponibles en téléchargement
Méthodes de développement d'applications et pile de protocoles complètement séparés
256kB Flash
Digital I/O
Entièrement compatible avec nRF24L-series
Puissance de sortie Programmable de + 4dBm à-20dBm
RSSI
16kB RAM
GPIO 31 broches Flexible et configurable
Gestion de l'alimentation globale marche/arrêt Simple
Interface numérique complète: SPI/2 fils/UART
10-peu ADC
Coprocesseur AES bce/CCM/AAR 128 bits
Oscillateurs à cristaux et RC 32kHz Ultra basse puissance
Tension d'alimentation large (1.8 V à 3.6 V)
Convertisseur mâle cc/cc sur puce
Application:
Applications intelligentes compatibles Bluetooth
Mobile téléphone accessoires
Ordinateur périphérique
Télécommandes CE pour systèmes TV, STB et multimédia
Étiquettes d'alerte de proximité et de sécurité
Capteurs de sport et de fitness
Santé et mode de vie capteurs
Contrôleurs de jeu pour les ordinateurs
Jouets et jeux Électroniques
Contrôle domestique/industriel et acquisition de données
Étiquettes RF intelligentes pour le suivi et l'interaction sociale
Système de réponse d'audience
Intelligente appareils domestiques

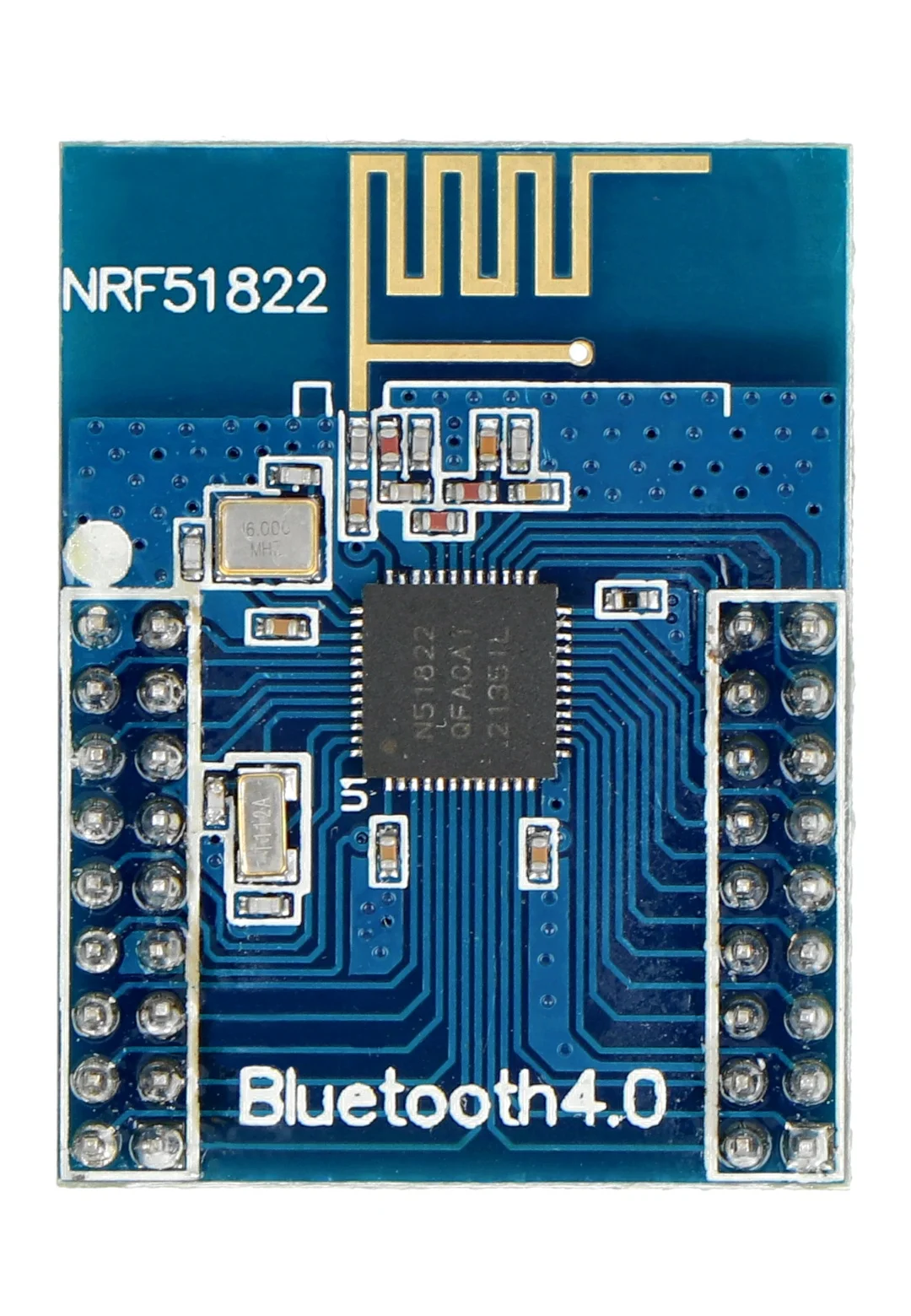

La planche se caractérise par des dimensions compactes, 33 x 25 mm, pas des broches : 2 mm.
Shéma:

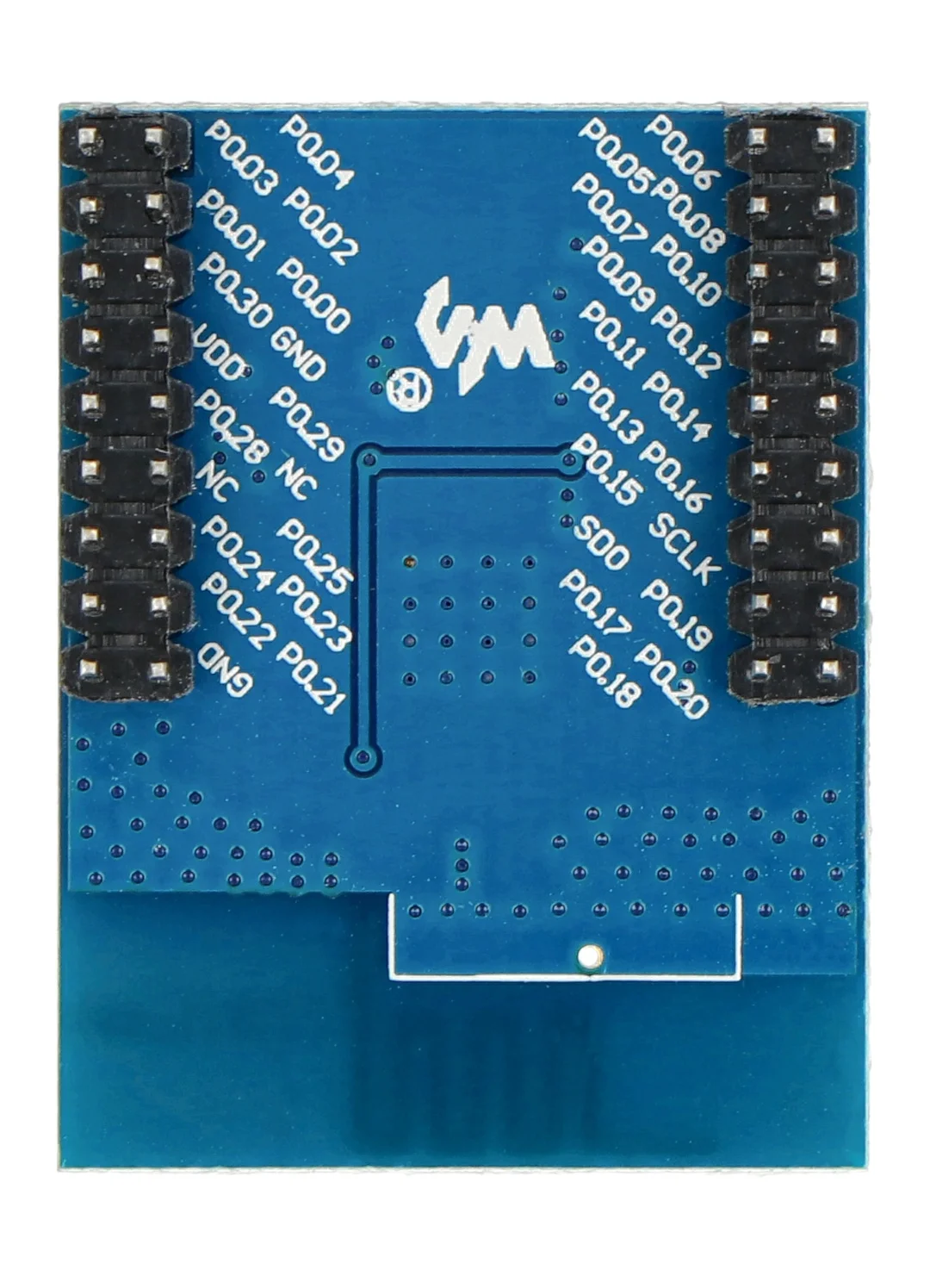

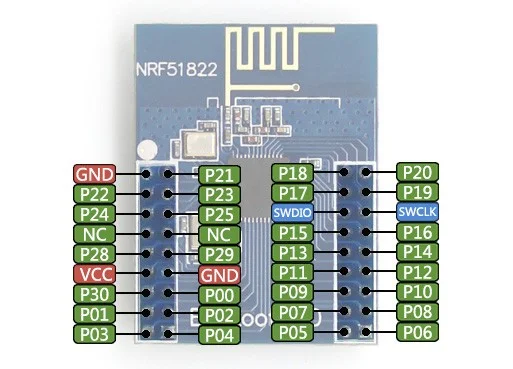

La répartition des broches du module NRF51822. Les broches de communication des bus SWDIO et SWCLK étaient en surbrillance. D'autres descriptions de broches peuvent être trouvées dans la documentation du système .
spécification
- Pilote : nRF51822 basé sur le système ARM Cortex-M0 32 bits
- Fréquence de travail : 2,4 GHz
- Tension d'alimentation : 2,0 à 3,6 V
- Portée : 30 mètres
- Mémoire flash : 256 Ko
- RAM : 32 Ko
- Interfaces : SPI, I2C. UART
- CAN intégré - 10 bits
- La possibilité de régler la puissance : -20 dBm à 4 dBm
- Antenne PCB intégrée
- Pas de borne : 2 mm
- Dimensions des planches : 33 x 25 mm
Dans notre offre se trouve également un module NRF51822 en version mini - pas de 1 mm .
