Carte de développement ESP32 S3 - 16 Mo de Flash, 8 Mo de PSRAM, 2 x USB-C

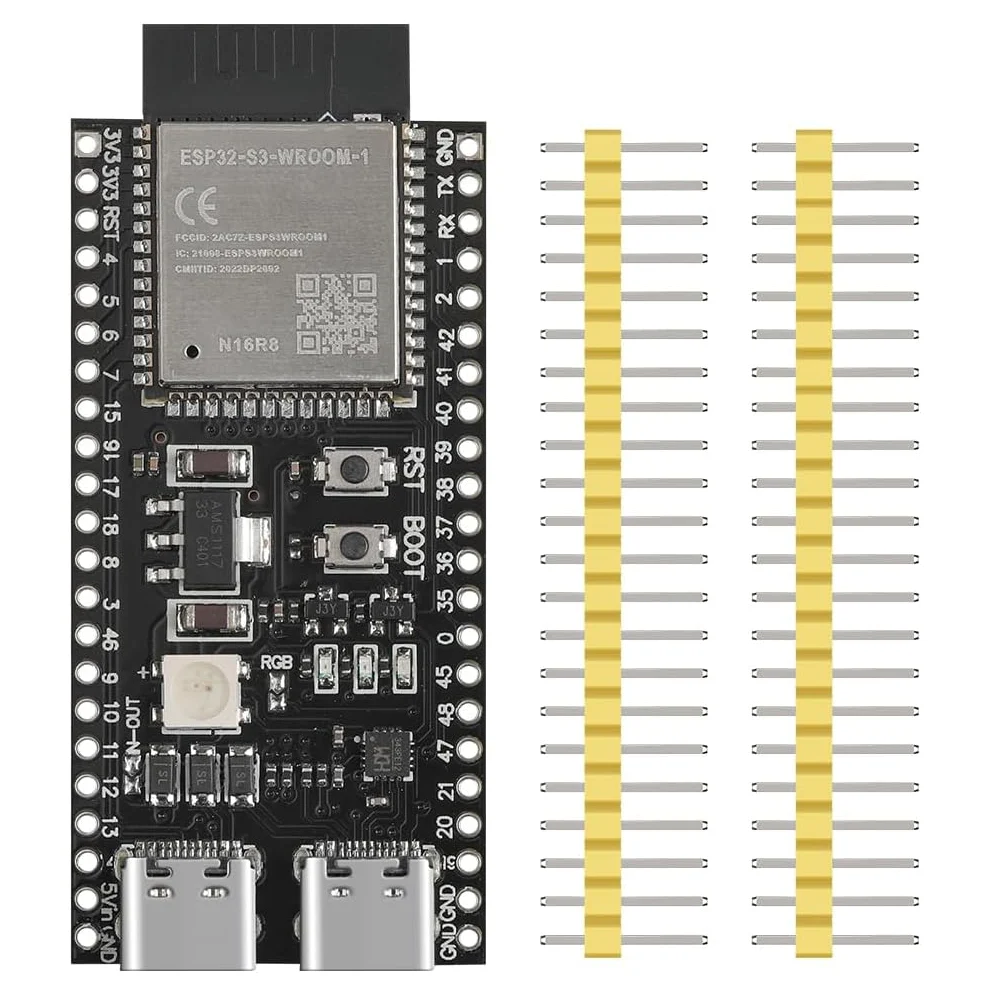

La carte de développement ESP32-S3 est assemblée avec un module ESP32-S3-WROOM-1 d'origine d'Espressif, avec 16 Mo de Flash et 8 Mo de PSRAM (ESP32-S3-WROOM-1-N16R8). Il s'agit d'un module MCU Wi-Fi + Bluetooth® LE à usage général qui intègre des fonctions Wi-Fi et Bluetooth LE complètes. La plupart des broches d'E/S du module sont réparties sur les embases à broches des deux côtés de cette carte pour une interface facile.

L'ESP32-S3 est un MCU XTensa LX7 à double cœur, capable de fonctionner à 240 MHz. Outre ses 512 Ko de SRAM interne, il est également doté d'une connectivité Wi-Fi 802.11 b/g/n et Bluetooth 5 (LE) intégrée à 2,4 GHz qui offre une prise en charge longue portée. Il dispose de 45 GPIO programmables et prend en charge un riche ensemble de périphériques. L'ESP32-S3 prend en charge une mémoire flash SPI octale plus grande et à grande vitesse, ainsi qu'une PSRAM avec des données configurables et un cache d'instructions. Une LED RVB WS2812 est connectée à IO38. Elle possède une LED rouge, verte et bleue qui sont adressables individuellement. Ce module dispose de 2 connecteurs USB Type C. L'un est utilisé pour alimenter la carte, pour flasher les applications sur la puce, ainsi que pour la communication avec la puce via le pont USB vers UART intégré. Il est connecté à un UART de la puce ESP32 via une puce CH340. Le deuxième connecteur USB est connecté à l'interface USB OTG pleine vitesse ESP32-S3, conforme à la spécification USB 1.1. Il peut également être utilisé pour alimenter la carte, pour flasher les applications sur la puce, pour communiquer avec la puce à l'aide des protocoles USB 1.1, ainsi que pour le débogage JTAG.

Spécifications rapides

• Processeur XTensa double cœur 32 bits LX7, fréquence jusqu'à 240 MHz
• Wi-Fi 2,4 GHz, conforme à la norme EEE 802.11 b/g/n
• Bluetooth, LE : Bluetooth 5, Bluetooth mesh
• Mémoire Flash SPI de 16 Mo (64 Mbits)
• ROM de 384 Ko
• 512 Ko de mémoire SRAM
• Mémoire SPI PSRAM de 8 Mo
• 16 Ko de SRAM dans RTC
• Interfaces de communication
  • 2 x I2C
  • 2 x I2S
  • 4 x SPI
  • 3 x UART
  • 1 x USB OTG
• Sécurité
  • Mot de passe à usage unique de 4096 bits
  • AES, SHA, RSA, ECC et RNG
  • Démarrage sécurisé, cryptage Flash, signature numérique, module HMAC

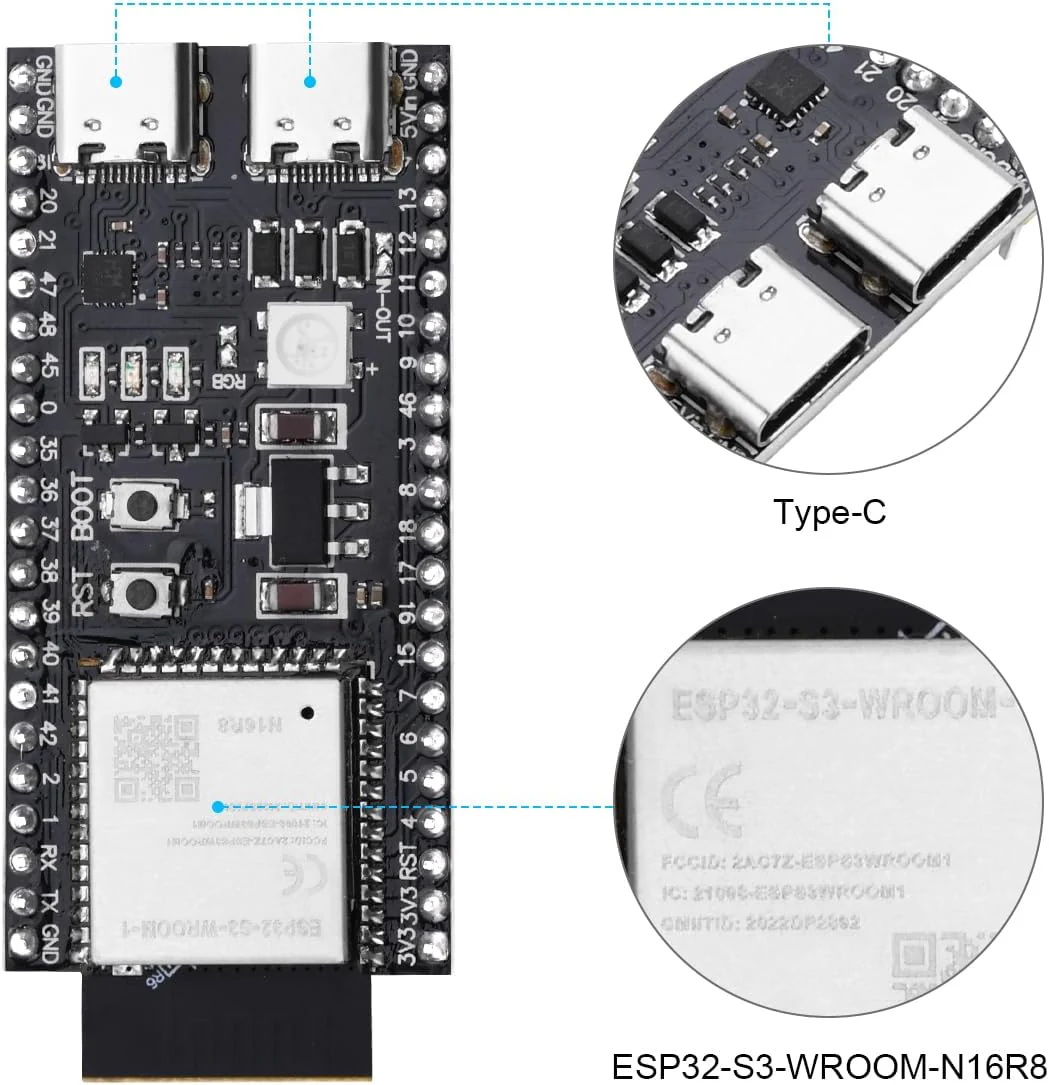

• Connecteurs USB Type-C doubles
• Boutons de réinitialisation et d'utilisateur/micrologiciel
• LED utilisateur RVB WS2812
• Voyant d'alimentation
• Port USB virtuel fourni par CP2102 pour le débogage et la mise à niveau du micrologiciel
• Tension d'alimentation : 5 V via USB
• Tension du circuit : 3,0 à 3,6 V Fonctionnement du circuit
• Dimensions : 50,1 x 13 mm

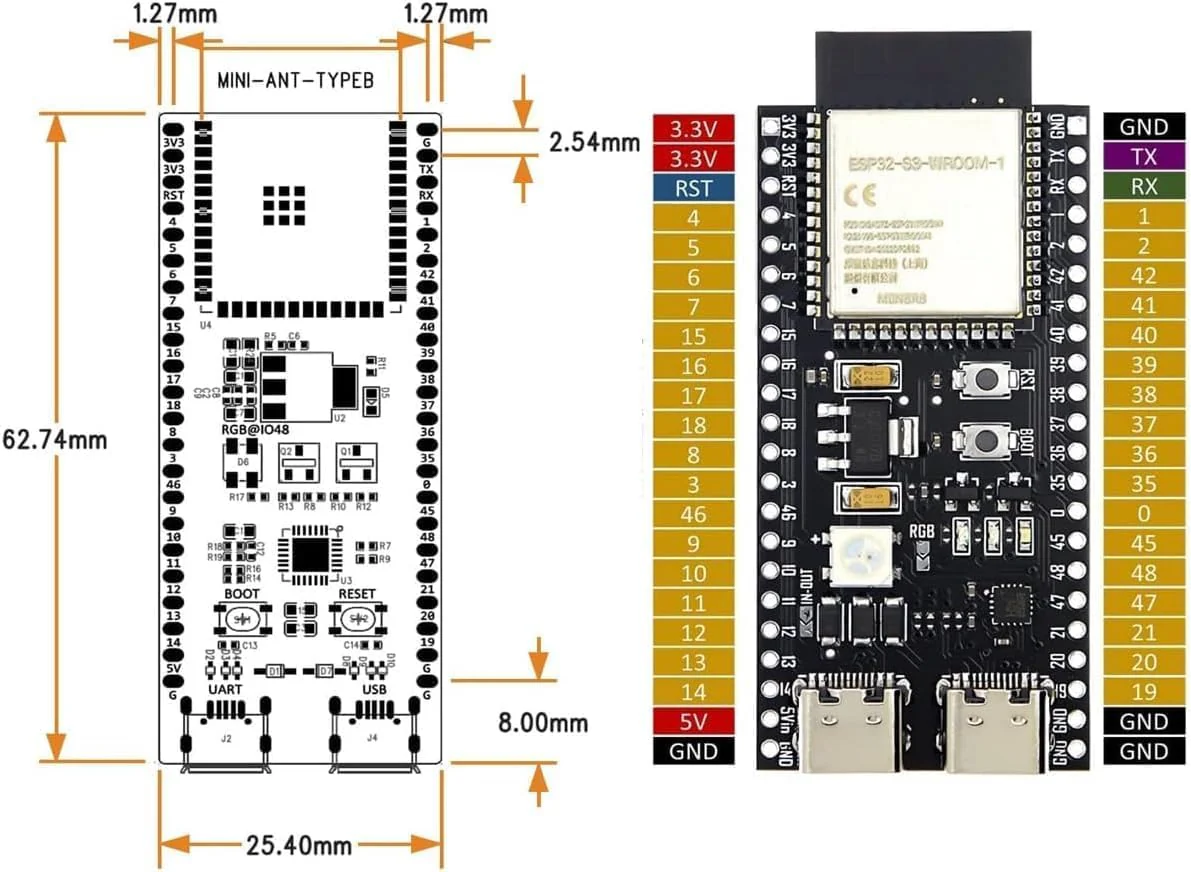

Disposition du tableau
