Le nRF24L01 est un IC émetteur-récepteur RF à ultra faible puissance (ULP) 2 Mbps hautement intégré pour la bande ISM 2,4 GHz (industriel, scientifique et médical). Avec des courants de pointe RX / TX inférieurs à 14 mA, un mode de mise hors tension sous μA, une gestion avancée de l'alimentation et une plage d'alimentation de 1,9 à 3,6 V, le nRF24L01 fournit une véritable solution ULP permettant des mois à des années de durée de vie de la batterie lorsqu'il fonctionne sur des piles bouton ou Piles AA / AAA. L'accélérateur de protocole matériel amélioré ShockBurst ™ décharge en outre les fonctions de protocole critiques du microcontrôleur d'application, permettant la mise en œuvre d'une connectivité sans fil avancée et robuste avec des microcontrôleurs tiers à faible coût.

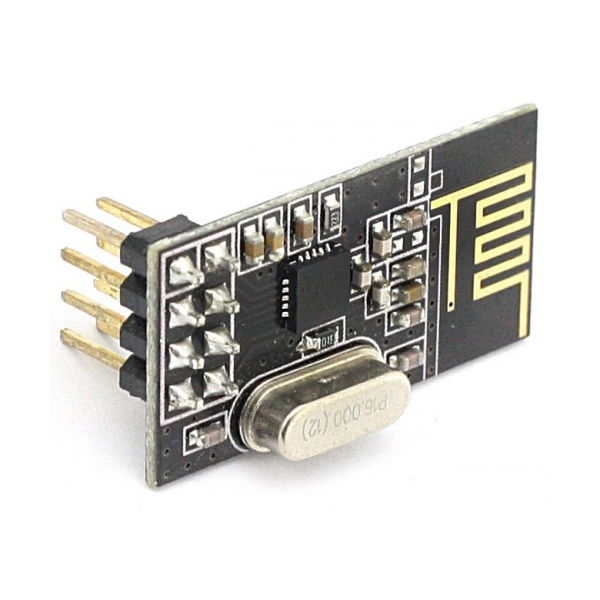

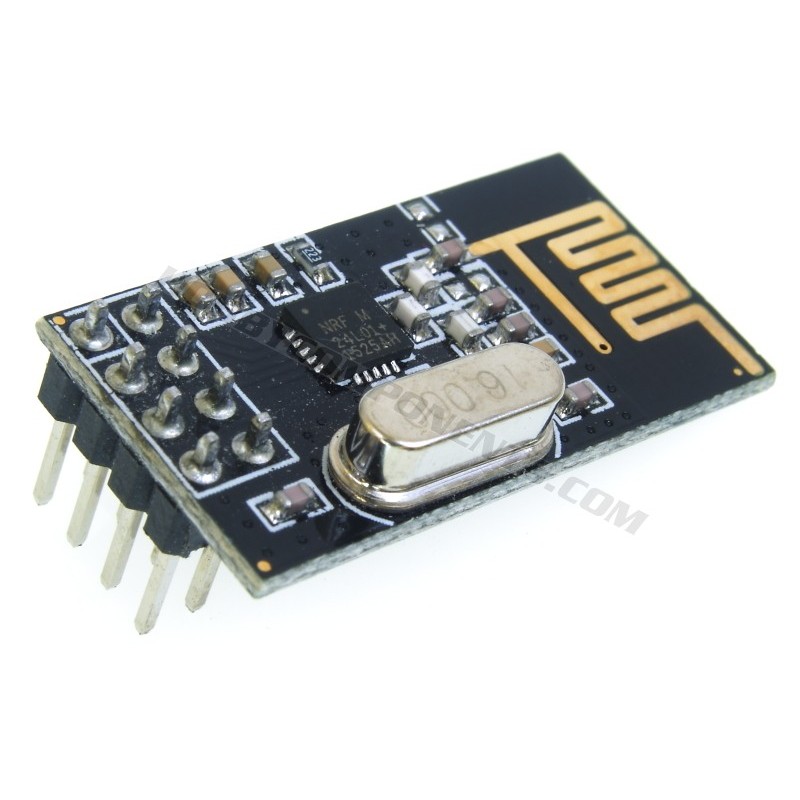

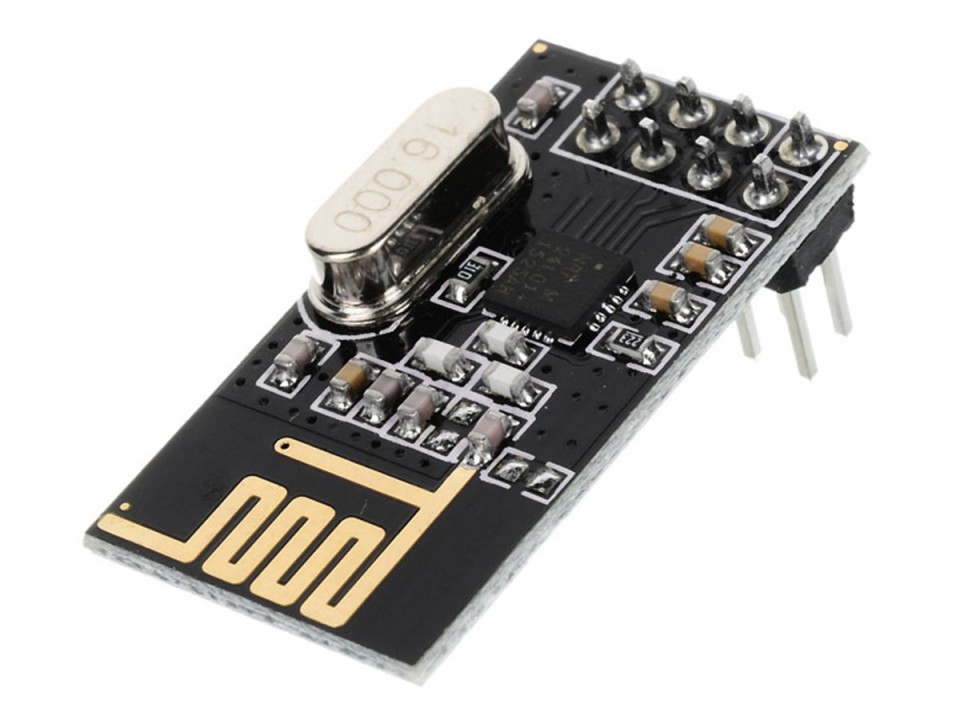

Le module nRF24L01 intègre un émetteur-récepteur RF 2,4 GHz complet, un synthétiseur RF et une logique de bande de base, y compris l'accélérateur de protocole matériel amélioré ShockBurst ™ prenant en charge une interface SPI haute vitesse pour le contrôleur d'application permettant une interface facile avec les microcontrôleurs et est idéal pour les communications à faible coût entre Arduino appareils compatibles.
Fonctionnement en bande ISM 2,4 GHz dans le monde entier • Débit de données radio
jusqu'à 2 Mbit / s • Fonctionnement à très
faible puissance
• TX 11,3 mA à une puissance de sortie de 0
dBm • RX 12,3 mA à un débit de données aériennes de 2 Mbit / s
