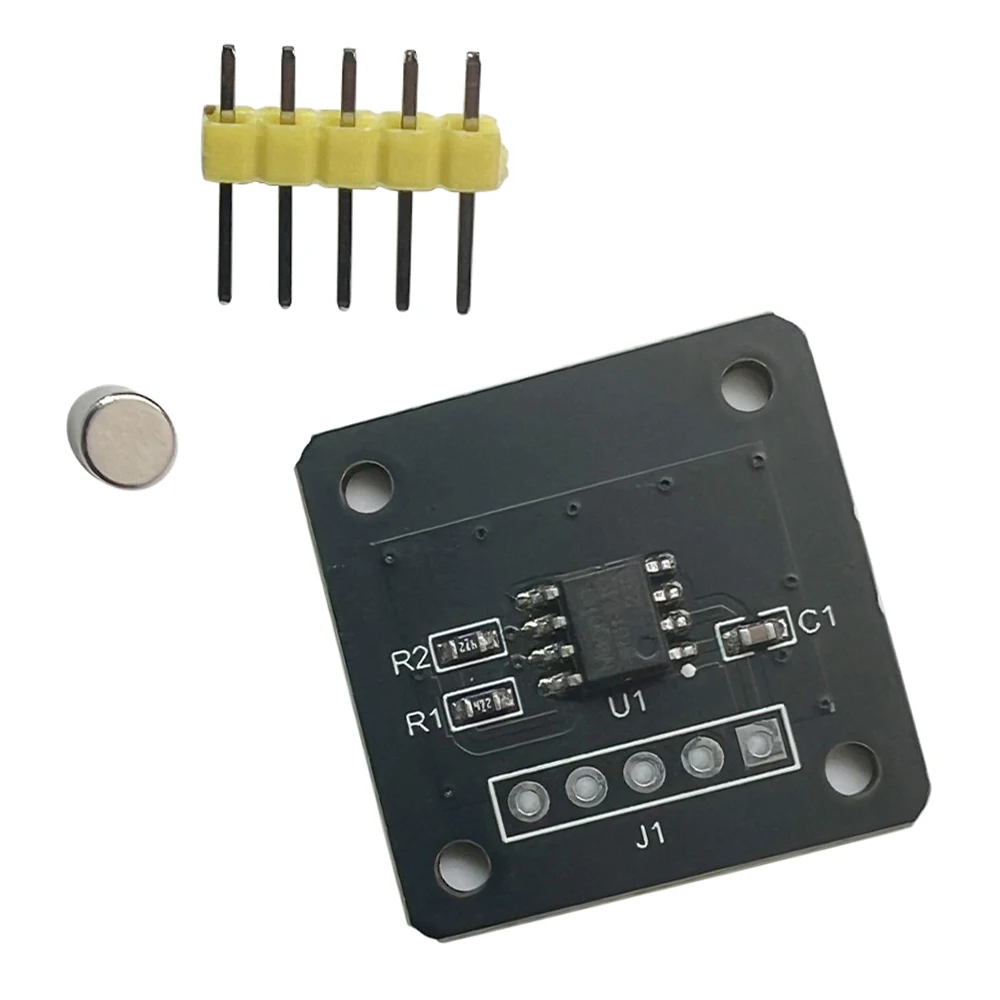

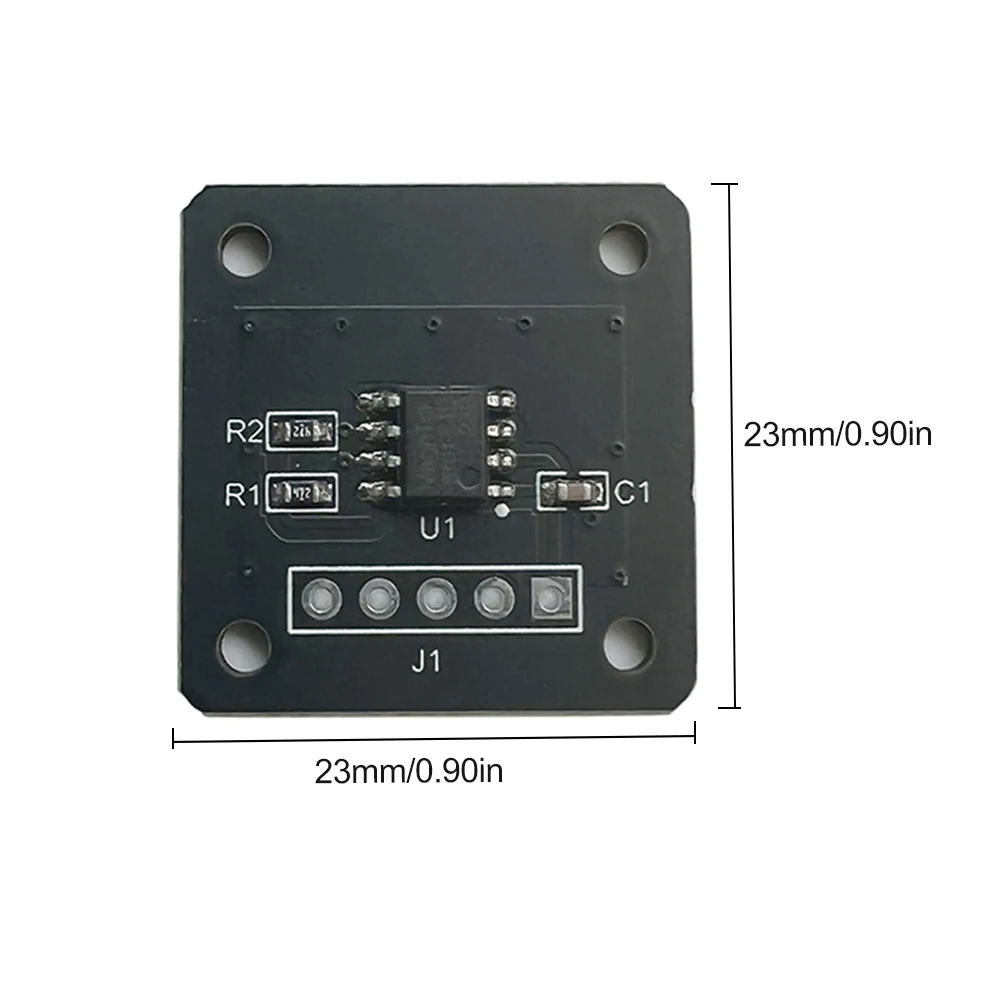

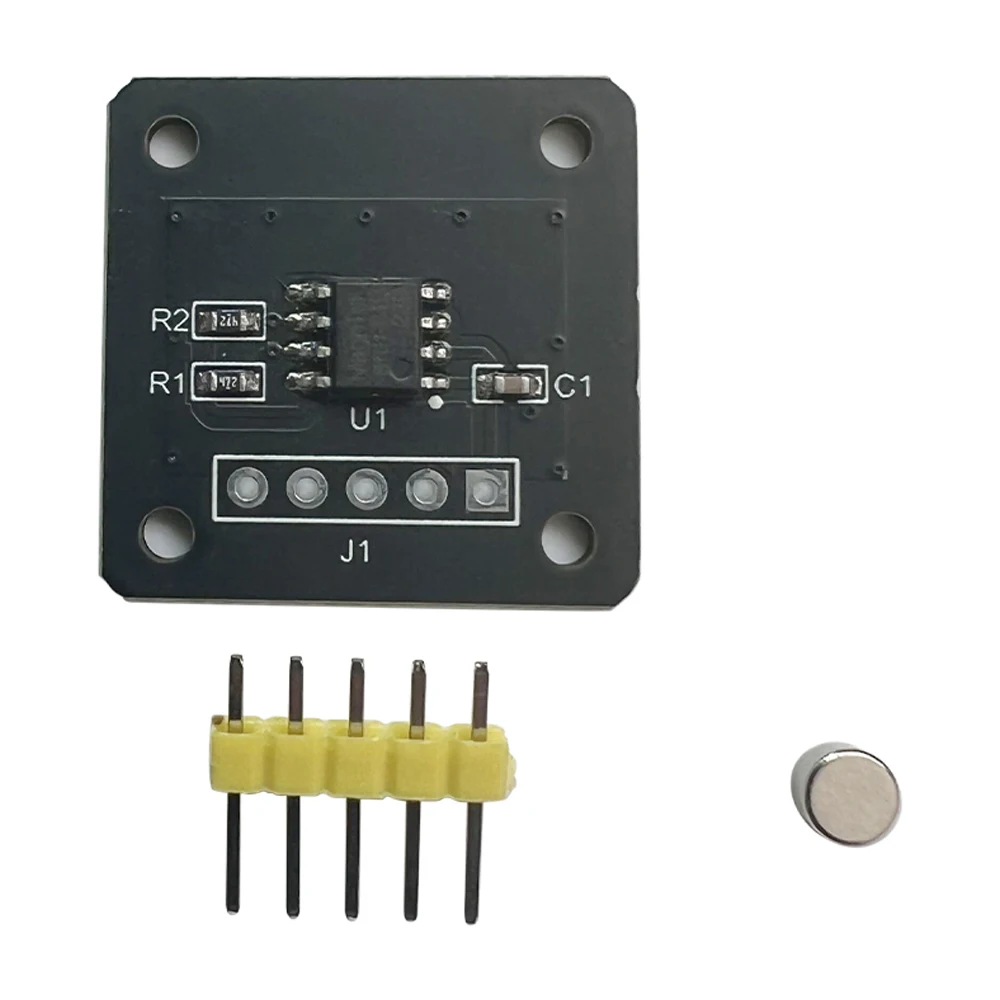

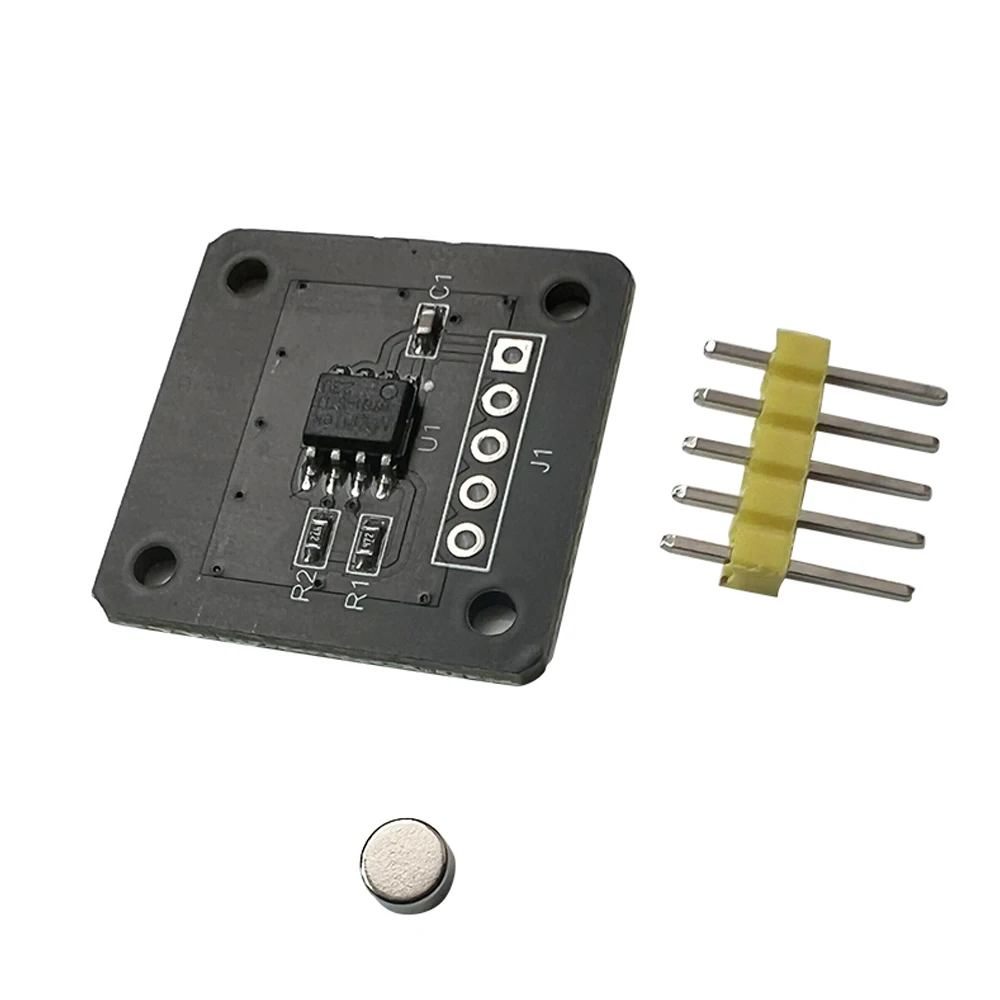

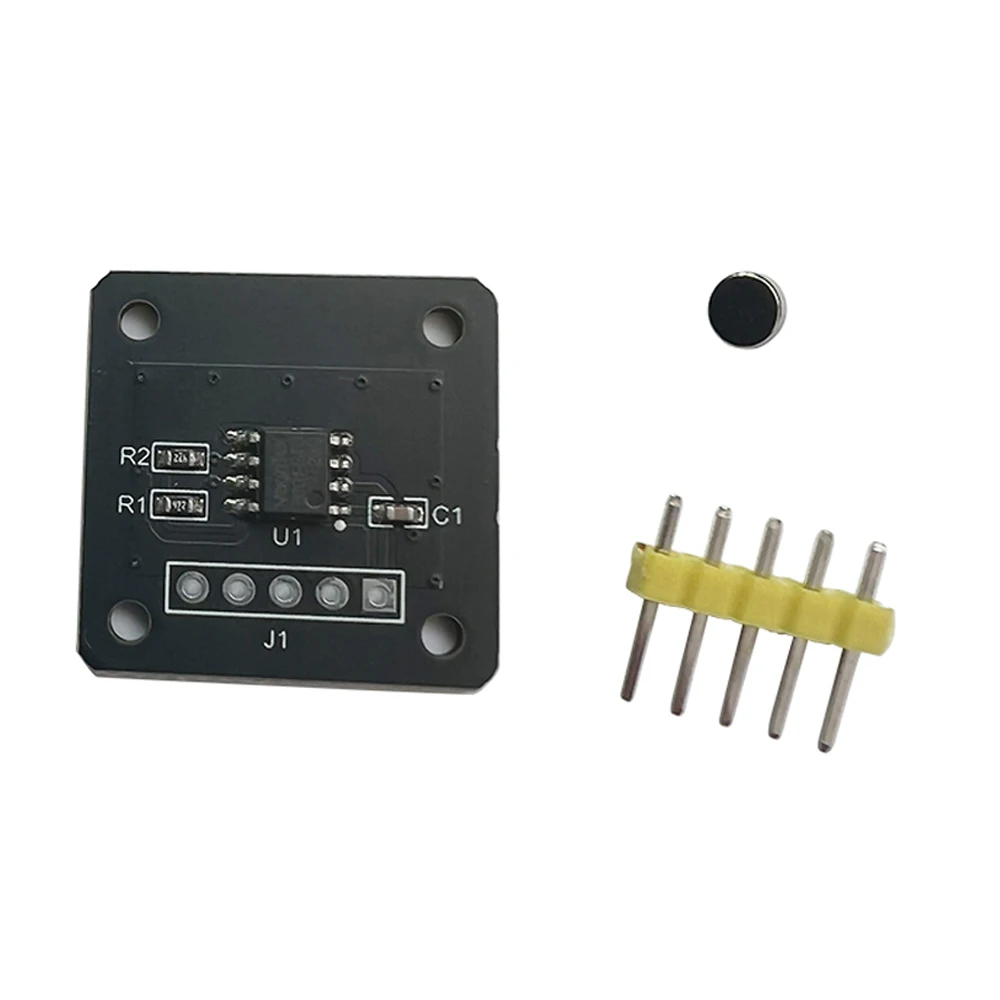

Capteur de Mesure d'Angle à Induction Magnétique Encodeur magnétique MT6701,14 Bits
CATEGORIE: ENCODEURS ROTATIFS
ref: OO151 000 DA
DETAILS
Produit DEscription
MT6701 est une puce magnétique d'encodeur d'angle de nouvelle génération lancée par MagnTek basé sur le principe différentiel de détection de Hall. MT6701 détecte la composante de champ magnétique perpendiculaire à la surface de la puce, comme les aimants radiaux magnétisés par une paire de pôles sur la surface de la puce tournent.MT6701 émet des signaux d'angle allant de 0 à 360 °. En plus de fournir une sortie incrémentale ABZ/UVW et une sortie à angle absolu analogique/PWM, le MT6701 fournit également une sortie à angle numérique de 14 bits via l'interface I2C/SSI. En plus de mesurer l'angle de rotation, MT6701 fournit également une sortie de «presse» pour réaliser la fonction simple de bouton de puce (rotation + presse).
Produit FCaractéristiques
-Basé sur la technologie différentielle de Hall, fournissant la mesure absolue d'angle de 0 ° à 360 °
-Tension de fonctionnement 3.3-5.0V, température de fonctionnement-40 ℃ ~ 125 ℃
-Écart linéaire valeur typique <± 1 °, dans la plage de température complète <± 1.5 °
-Le délai du système est aussi bas que 5us ou moins, et peut supporter des vitesses allant jusqu'à 55000 tr/min
-Fournir l'interface I ² C/SSI lit les données d'angle 14 bits à l'intérieur de la puce
-La sortie incrémentielle ABZ prend en charge toute résolution de 1 à 1024 lignes
-Sortie incrémentielle UVW prend en charge toute polarité de 1 à 16
-Fournir une sortie PWM 12 bits ou une sortie analogique (DAC 12 bits)
-Sortie de détection de presse dédiée (changement de distance entre l'aimant d'induction et la puce), permettant une application de bouton à puce unique
-EEPROM intégrée,>1000 répétitions de programmation
