module relais émetteur-récepteur rf RF 433 Mhz

Tension d'entrée: 12 V

• Sensibilité du récepteur: > 97 dbm

• Distance de transmission:> 100 m (espace ouvert)

• Mode de décodage: décodage logiciel MCU

• Stockage à distance: 20

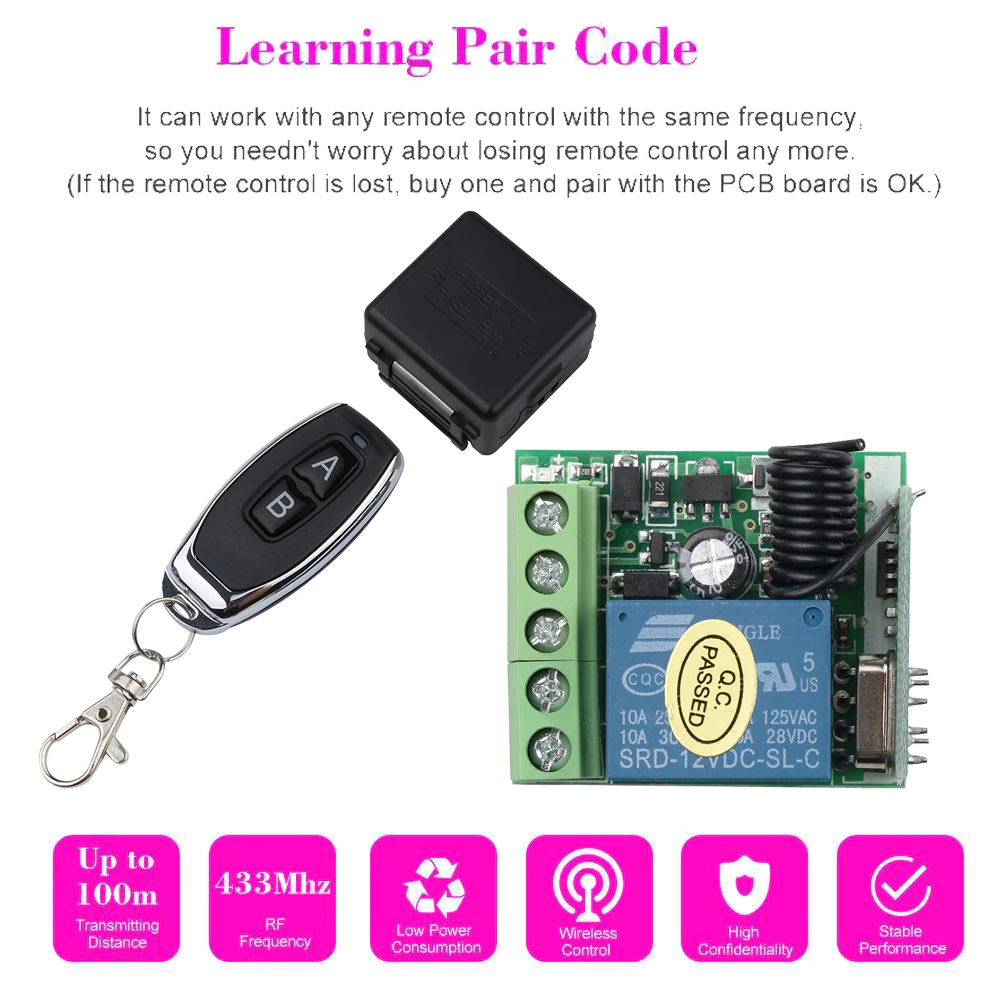

• Supporter le type de télécommande: code d'apprentissage EV1527

• Mode de fonctionnement: Momentané, bascule, verrouillage temporisé (5s ,10s ,15s)

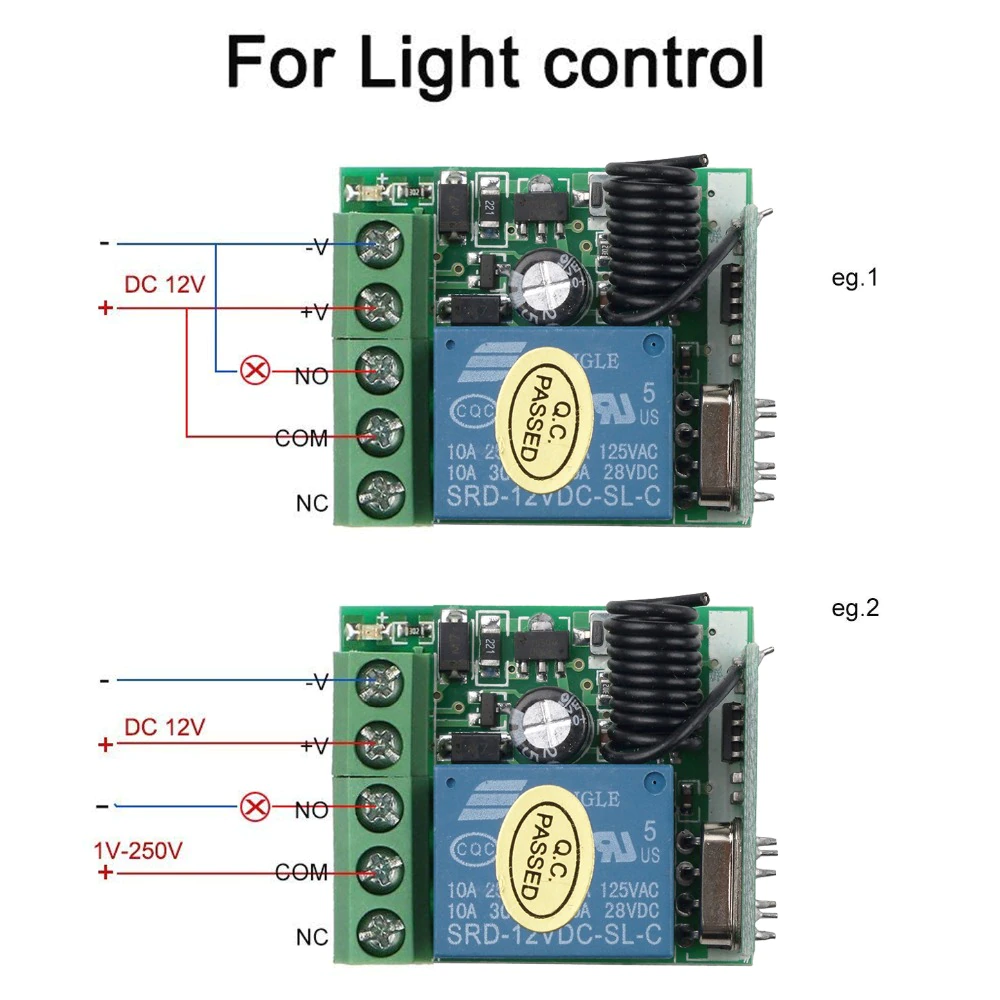

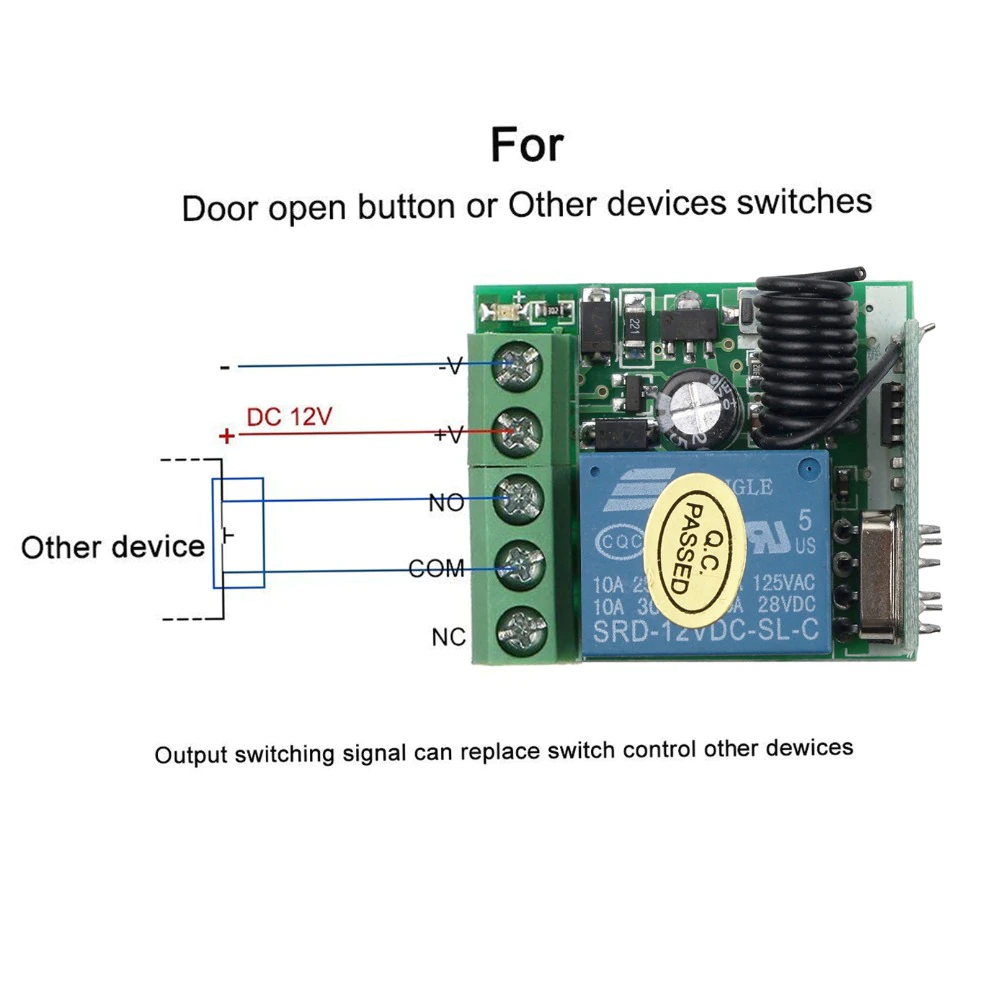

• Terminal de sortie: NO , NC , COM

• Dimension du PCB:35x30x18mm (L, L, H)

• Pile de la télécommande: 2x3 V piles boutons CR2016

Remarque: la puissance d'entrée maximale est de 12 V

Programmation à distance

Mode de fonctionnement:

1. mode pouce: appuyez sur la télécommandeLeRelaisConnecteraEt puisLibérationLa télécommande pour déconnecter le relais;

2. mode autobloquant: appuyer sur la télécommandeLeRelaisConnectera, Puis appuyer sur la télécommandeNouveauPour déconnecter le relais;

3. mode de verrouillage: appuyez sur la touche de télécommande A pourConnecterLe relais, et appuyer sur la touche de télécommande B pour déconnecterRelais.

4. mode de retard: appuyer sur la télécommandeLeRelaisConnectera, Relâchez la télécommande et démarrez le chronométrage. Après 5S, 10SEt 15S(3 vitessesS), Le relais sera automatiquement fermé.

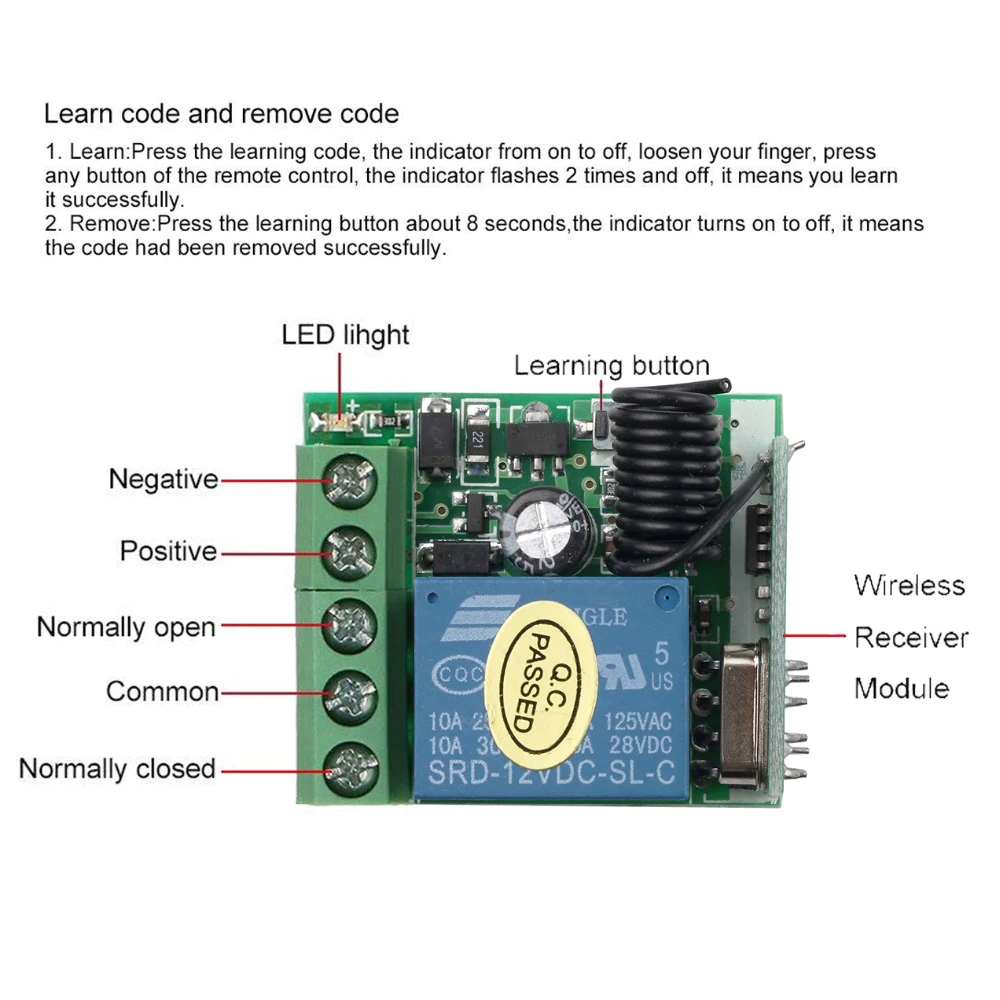

Méthodes d'apprentissage:

1. Méthode d'apprentissage:

Appuyez sur le codeD'appariementBouton sur le panneau de commande une fois, et le voyant LED clignotera une fois. Une fois l'indicateur LED allumé, appuyez sur le boutonVous devez appairerLa télécommande,L'indicateur LED sur le panneau de commande clignotera 3 foisCe qui signifie que l'appairage a réussi.

2. Méthode d'apprentissage autobloquant:

Appuyez sur le codeD'appariementBouton sur le panneau de commandeDeux fois, Et l'indicateur LED clignoteraDeux fois. Une fois l'indicateur LED allumé, appuyez sur le boutonVous devez appairerLa télécommande,L'indicateur LED sur le panneau de commande clignotera 3 foisCe qui signifie que l'appairage a réussi.

3. Méthode d'apprentissage de verrouillage mutuelle:

Appuyez sur le codeD'appariementBouton sur le panneau de commandeTrois fois, Et l'indicateur LED clignoteraTrois fois. Une fois l'indicateur LED allumé, appuyez sur le boutonVous devez appairerLa télécommande,L'indicateur LED sur le panneau de commande clignotera 3 foisCe qui signifie que l'appairage a réussi.

4.5SRetarder l'apprentissage méthode:

Appuyez sur le codeD'appariementBouton sur le panneau de commande quatreFois, Et l'indicateur LED clignoteraQuatre fois. Une fois l'indicateur LED allumé, appuyez sur le boutonVous devez appairerLa télécommande,L'indicateur LED sur le panneau de commande clignotera 3 foisCe qui signifie que l'appairage a réussi.

5. 10SRetarder l'apprentissage méthode:

Appuyez sur le codeD'appariementBouton sur le panneau de commande fCinq fois, Et l'indicateur LED clignoteraCinq fois. Une fois l'indicateur LED allumé, appuyez sur le boutonVous devez appairerLa télécommande,L'indicateur LED sur le panneau de commande clignotera 3 foisCe qui signifie que l'appairage a réussi.

6. 15SRetarder l'apprentissage méthode:

Appuyez sur le codeD'appariementBouton sur le panneau de commandeSix fois, Et l'indicateur LED clignoteraSix fois. Une fois l'indicateur LED allumé, appuyez sur le boutonVous devez appairerLa télécommande,L'indicateur LED sur le panneau de commande clignotera 3 foisCe qui signifie que l'appairage a réussi.

ClairIngmethod:

Appuyez sur le codeD'appariementBouton sur le panneau de commandeHuit fois,Alors ça vaEffacer automatiquement tous lesApprisTélécommandes. Après l'effacement, la télécommande a déjà apprisPeutNe plus êtreUtilisé.

Forfait incluant

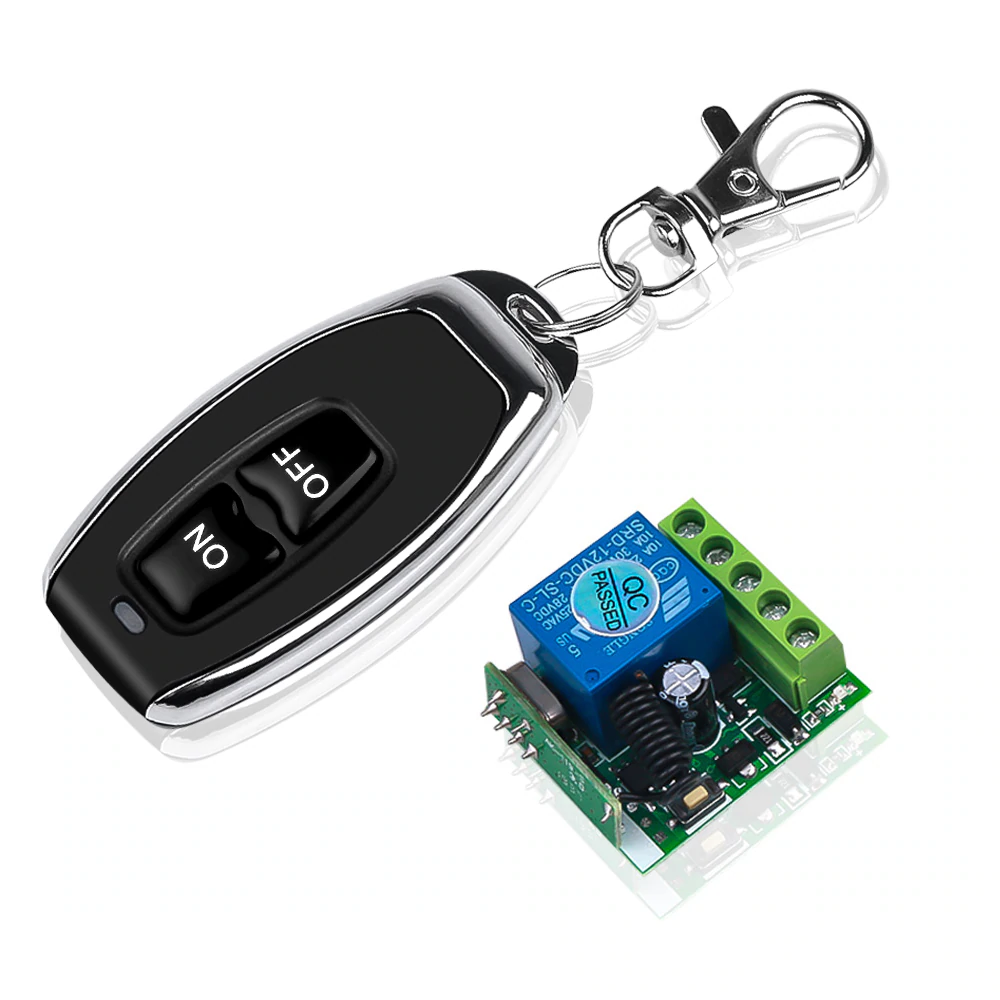

1 * module récepteur

1 * télécommande (avec batterie)
