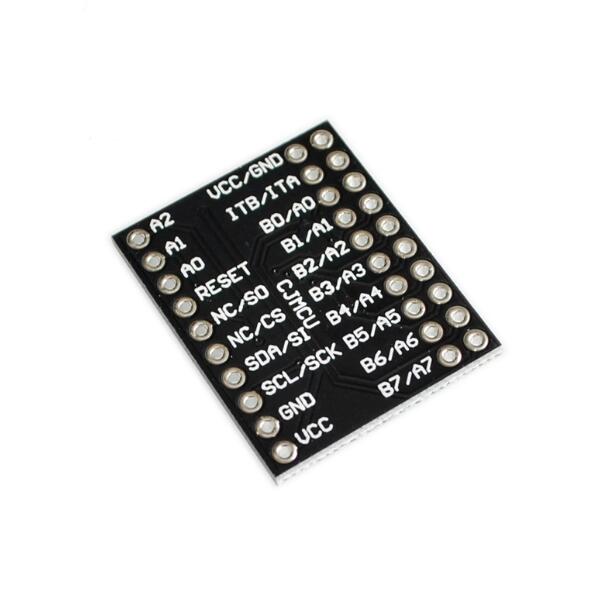

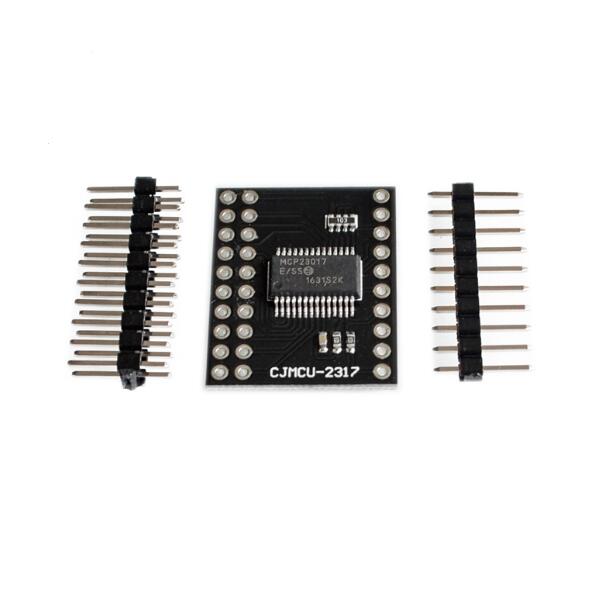

module extension E/S 16 bits bidirectionnel MCP23017 Black
CATEGORIE:Convertisseurs
ref: KK06
2 500 DA
ajouter au panier
DETAILS
DESCRIPTION
Le MCP23017 utilise 2 broches I2C pins (qui peuvent être partagées avec d'autres périphériques I2C), et en échange, il fournit 16 broches d'utilisation générale en plus.
Chacune des 16 broches peut être configurée:
en entrée (input)
en sortie (output)
ALIMENTATION :
Attention de ne pas inverser le sens de raccordement.
VDD: Alimentation
VSS: GND, la masse.
CARACTERISTIQUES TECHNIQUES
Port E/S bidirectionnel distant 16 bits
Broches d'E/S par défaut sur l'entrée
Interface haute vitesse I2C™ (MCP23017)
Trois broches d'adresse matérielles pour permettre jusqu'à huit
appareils sur le bus
Broches de sortie d'interruption configurables
Configurable comme actif-élevé, actif-faible ou actif-élevé.
égout ouvert
INTA et INTB peuvent être configurés pour fonctionner
indépendamment ou ensemble
Source d'interruption configurable
Interruption sur changement à partir du registre configuré
valeurs par défaut ou changements de broches
Registre d'inversion de polarité pour configurer la polarité
des données du port d'entrée
Entrée de réinitialisation externe
Faible courant de veille : 1 µA (max.)
Tension de service :
1,8V à 5,5V @ -40°C à +85°C
2,7V à 5,5V @ -40°C à +85°C
4,5V à 5,5V @ -40°C à +125°C
