Convertisseur I2C AD avec amplificateur programmable MCP3424 ADC - 4 canaux
CATEGORIE: Convertisseurs
ref: JJ241 800 DA
DETAILS
Le module intègre une puce de convertisseur A/N MCP3432. Le module peut fournir une fonction d'entrée analogique pour Raspberry Pi et fournir une entrée analogique de haute précision pour Arduino.
Le MCP3424 est l'un des membres de la famille des convertisseurs analogique-numérique delta-sigma 18 bits à faible bruit et haute précision de la série MCP342X.
Caractéristique:
décalage interne d'auto-étalonnage et gain pour chaque conversion.
Les utilisateurs peuvent sélectionner le gain PGA avant que la conversion analogique-numérique ait lieu. Cela permet à l'appareil de convertir un signal d'entrée très faible en haute résolution.
L'appareil dispose de deux modes de conversion :
(a) Mode One-Shot : l'appareil effectue une seule conversion et passe automatiquement en mode veille à faible consommation d'énergie jusqu'à ce qu'il reçoive une autre commande de conversion.
(b) fonctionnement continu : la conversion est effectuée en continu à la vitesse de conversion réglée.
Spécifications techniques
- Tension de fonctionnement : 2,7-5,5 V
- Courant de veille : 300 nA (5 V)
- Température de fonctionnement : -40℃ ~ +125℃
- Référence de tension embarquée : 2,048 V ± 0,05 %, dérive 15 PPM/°C
- Amplificateur à gain programmable (PGA) intégré : x1, x2, x4, x8
- Plage de pleine échelle d'entrée différentielle : -2,048 V/PGA ~ 2,048 V/PGA (par exemple, PGA = 4, est de -0,512 ~ 0,512 V)
- résolution programmable : 12, 14, 16, 18 bits
- débit de données programmable : 240, 60, 15, 3,75 SPS
- Erreur de gain : 0,05 % (PGA = 1, 18 bits)
- Erreur de décalage : 15uV (PGA = 1, 18 bits)
- Interface d'entrée : 4 canaux différentiels, en-tête PIN au pas de 2,54 mm
- Interface de sortie : I2C, en-tête PIN au pas de 2,54 mm
- taille : 27x16mm
étendue de la livraison

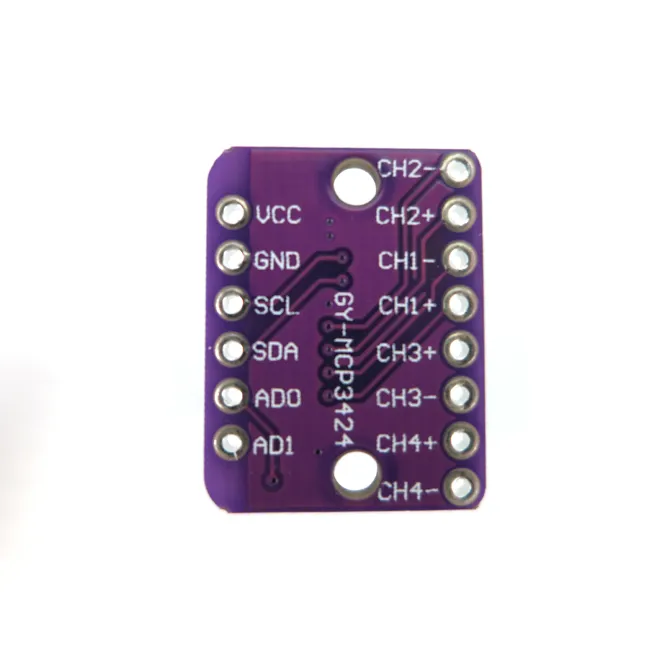

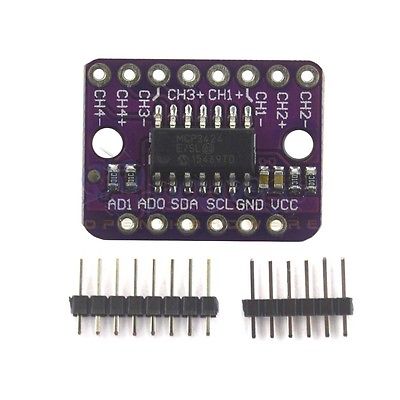

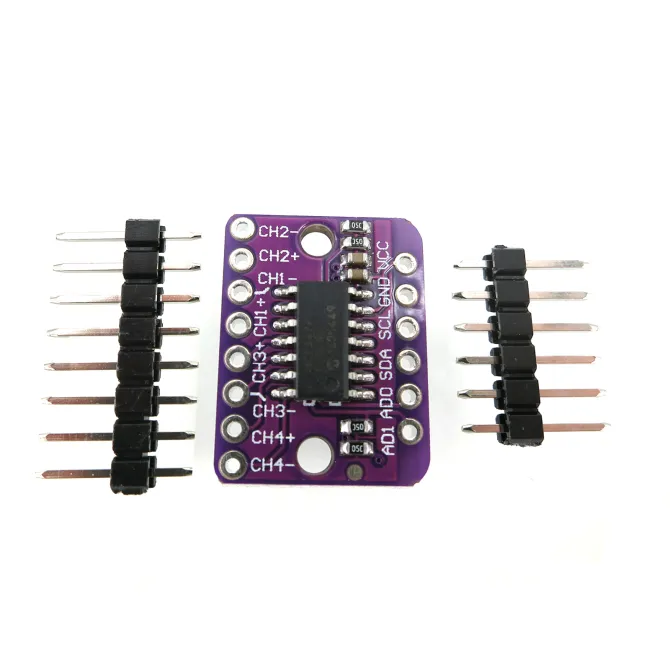

- 1x convertisseur analogique-numérique multicanal ADC 18 bits GY-MCP3424
- 1x bande de broches d'en-tête
