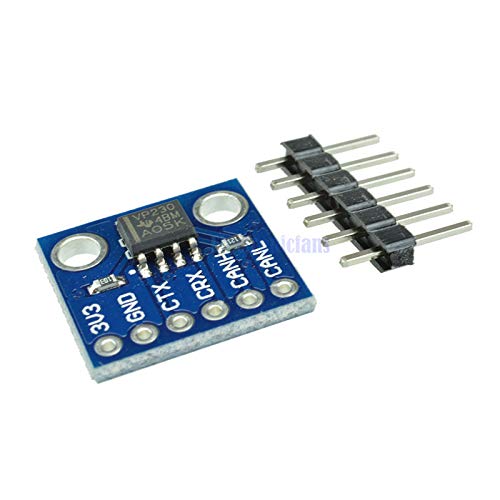

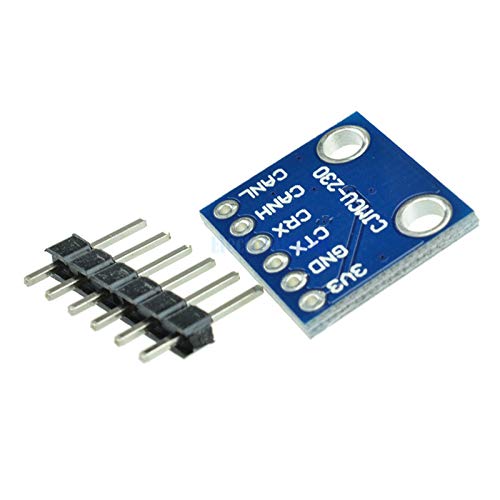

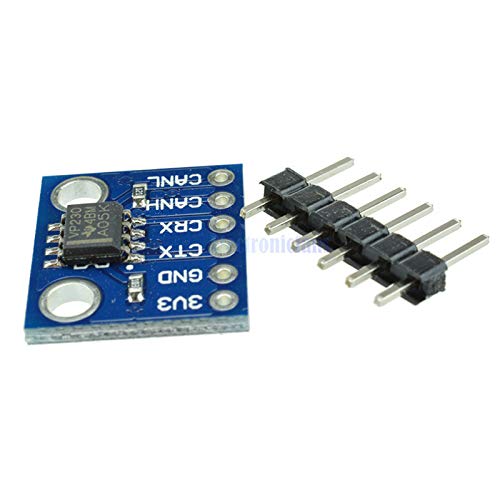

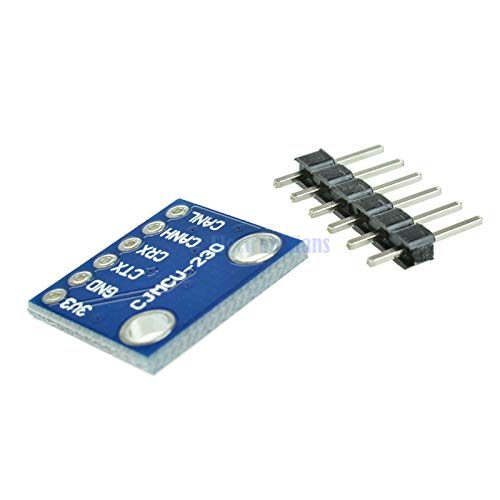

module de communication bus can sn65hvd230
CATEGORIE: Programmateur et Convertisseur
ref: JJ18700 DA
DETAILS
SN65HVD230 Module de Communication émetteur-récepteur de Bus CAN, Protection thermique, contrôle de pente pour Arduino
Description du produit
SN65HVD230 peut être utilisé dans un environnement à haute interférence.
L'appareil a la capacité d'envoyer et de recevoir bien à différents taux,
Et ses principales caractéristiques sont les suivantes:
Entièrement compatible avec la norme ISO11898;
Impédance d'entrée élevée, permettant 120 nœuds;
Mode veille à faible courant, le courant typique est de 370 μa;
Taux de transfert du Signal jusqu'à 1 mo/s;
Protection thermique, fonction de protection contre les pannes de circuit ouvert;
Avec bus de protection anti-interférence instantanée;
Contrôle de la pente, réduire les interférences de radiofréquence (RFI);
Récepteur différentiel avec une large gamme d'interférences anti-mode commun,
Capacités d'interférences électromagnétiques (EMI).
Modes de fonctionnement et logique de contrôle
SN65HVD230 haute vitesse, pente et attente trois modes de fonctionnement différents.
Son contrôle du mode de fonctionnement peut être réalisé par la broche de contrôle Rs.
La Figure 2 est un système de bus CAN dans un diagramme d'application typique.
Peut être vu de la figure, le contrôleur Can est connecté
Vers la broche de sortie Tx SN65HVD230 terminal d'entrée de données D,
Ces données peuvent être transférées au nœud can envoie au réseau CAN;
Peut contrôler et recevoir des broches de Rx et R est connecté à
Le terminal de sortie de données, pour recevoir des données.
Sélectionnez le port Rs SN65HVD230 way via des cavaliers et la fin de
La résistance à la pente du sol peut être réalisée grâce au matériel
Mode sélectionnez trois modes de fonctionnement, dans lesquels
La pente est de 0 ~ 100kΩ potentiomètre de résistance
