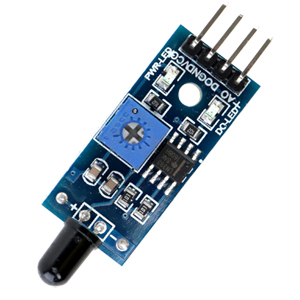

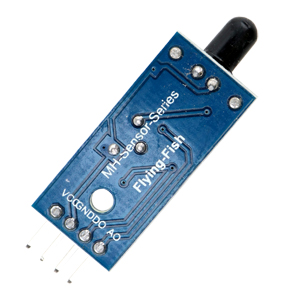

Capteur de flamme Arduino St060
CATEGORIE: Capteur de Gaz et de PoussiEre 🔥💨☣️
ref: KK27500 DA
DETAILS
Caractéristiques du Module:
1. Peut détecter la flamme ou la longueur d'onde à 760 nm à 1100 nm de la source lumineuse, la distance des briquets de flamme d'essai de 80cm, plus la flamme est grande,
Plus le test de distance est grand.
2. L'angle de détection de 60 degrés, le spectre de flamme particulièrement sensible.
3. Sensibilité réglable. (indiqué dans le réglage du potentiomètre numérique bleu)
4. La forme d'onde propre du signal de sortie du comparateur est bonne, capacité de conduite, que 15mA.
5. Avec un potentiomètre de précision réglable réglage de la sensibilité.
6. Tension de fonctionnement 3.3V-5V.
7. La sortie sous la forme: faire des sorties de commutation numériques (0 et 1) et une sortie de tension analogique AO.
8. Un trou de boulon fixe pour une installation facile.
9. Petites plaques PCB taille: 3.2cm x 1.4cm.
10. En utilisant un comparateur LM393 à large tension.
Instructions de câblage:
1. VCC: VCC3.3-5V.
2. LA TERRE: GND.
3. DO: sortie de signal de commutateur TTL.
4. AO: sortie analogique.
Module D'utilisation:
1. Le capteur de flamme de flamme le plus sensible à la lumière ordinaire est également une réaction, généralement utilisée comme alarme incendie et à d'autres fins.
2. Une petite interface de sortie de panneau peut être directement connectée au port IO du microcontrôleur.
3. Le capteur et la flamme pour maintenir une certaine distance, afin de ne pas endommager la température du capteur de la distance des briquets de flamme d'essai 80cm, le
Plus la flamme est grande, plus le test de distance est grand.
4. Le mode de sortie analogique de petites plaques et le processus de conversion d'annonce, vous pouvez obtenir une plus grande précision.
