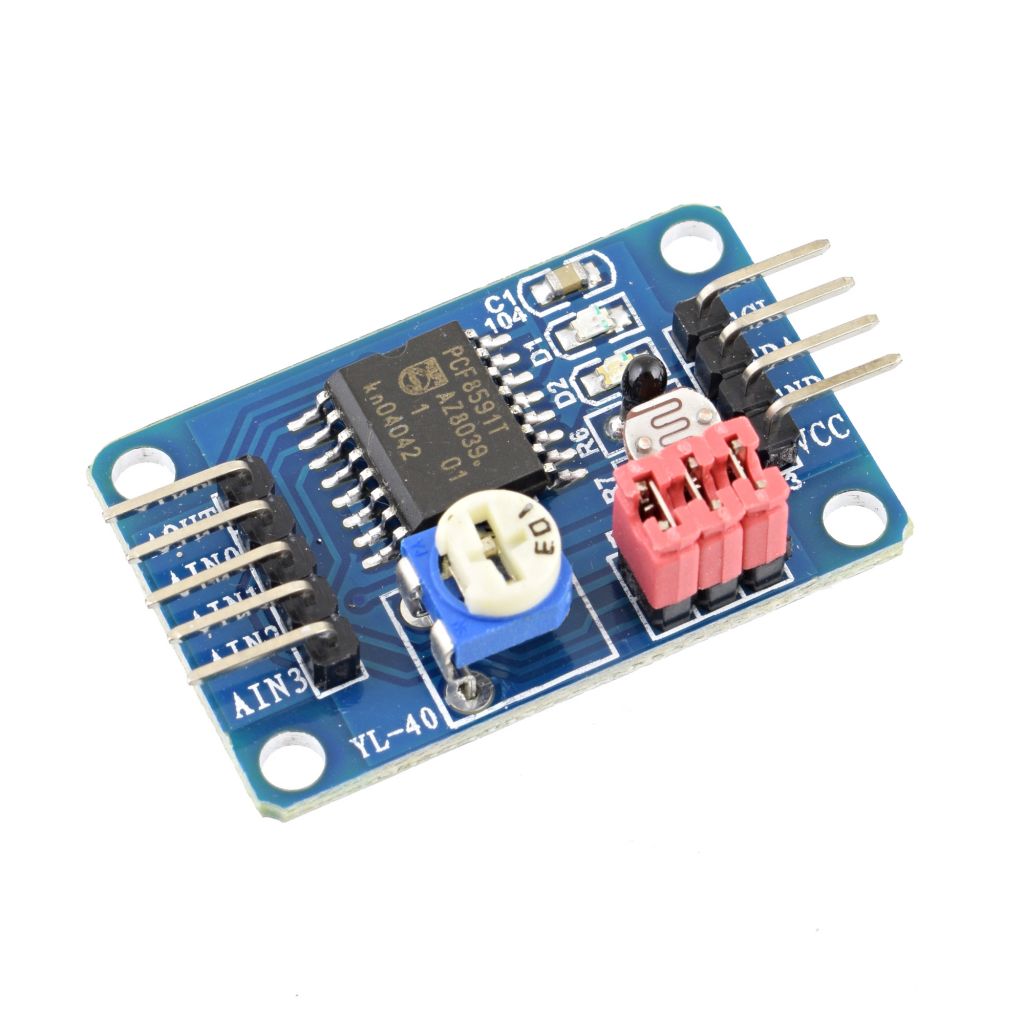

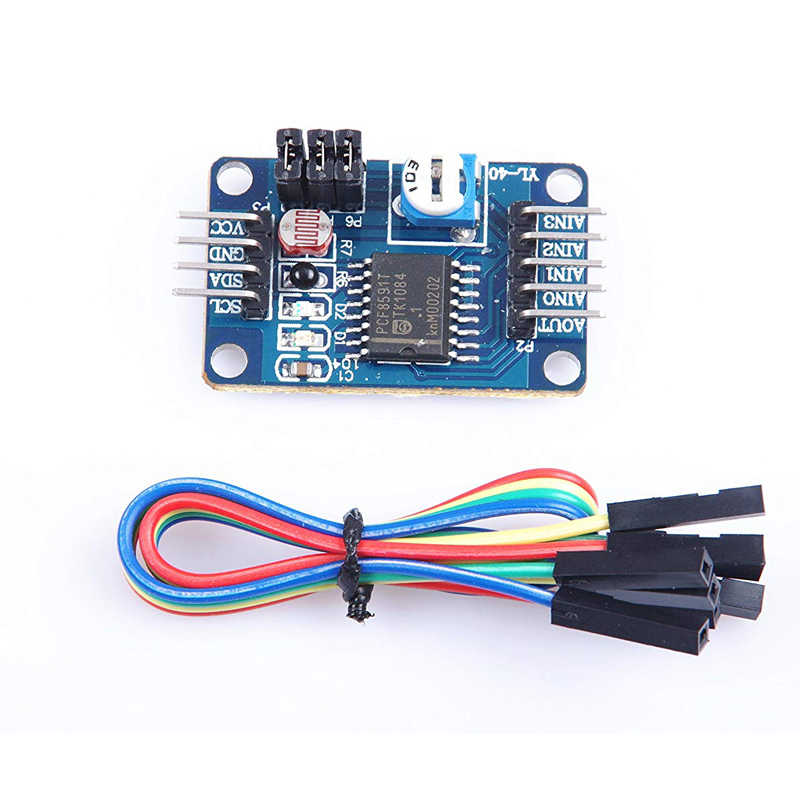

Module convertisseur AD/AD analogique-numérique numérique-analogique de module pcf8591

powertech vous propose Le PCF8591 est un périphérique d’acquisition de données CMOS 8 bits, à alimentation individuelle, à alimentation individuelle et à intégration monolithique. Le PCF8591 possède quatre entrées analogiques, une sortie analogique et une interface de bus série I2C.

Les trois broches d’adresse A0, A1 et A2 du PCF8591 peuvent être utilisées pour la programmation d’adresses matérielles, permettant l’accès à huit périphériques PCF8591 sur le même bus I2C sans nécessiter de matériel supplémentaire.
Les signaux d'adresse, de commande et de données de l'entrée et de la sortie du dispositif PCF8591 sont transmis en série via un bus I2C bidirectionnel à deux lignes.
Caractéristiques:

Utilisation de la puce PCF8951
Le module prend en charge l'acquisition d'entrée de tension externe à 4 voies (plage d'entrée de tension 0 ~ 5V)
Photorésistance intégrée au module, pouvant être collectée par une valeur AD précise de l'intensité de la lumière ambiante
Thermistance intégrée au module, vous pouvez capturer la température précise grâce à la valeur AD
Module intégré acquisition de l'entrée de tension 0 ~ 5V sur 1 canal (via le potentiomètre bleu pour ajuster la tension d'entrée)
Le module a un voyant d'alimentation (le voyant s'allume lorsque le module est sous tension)
Lorsque le module possède un indicateur de sortie DA, lorsque la tension d'interface de sortie du module DA atteint une certaine valeur, l'indicateur de sortie DA de la carte s'allume; plus la tension est élevée, plus le voyant est lumineux.

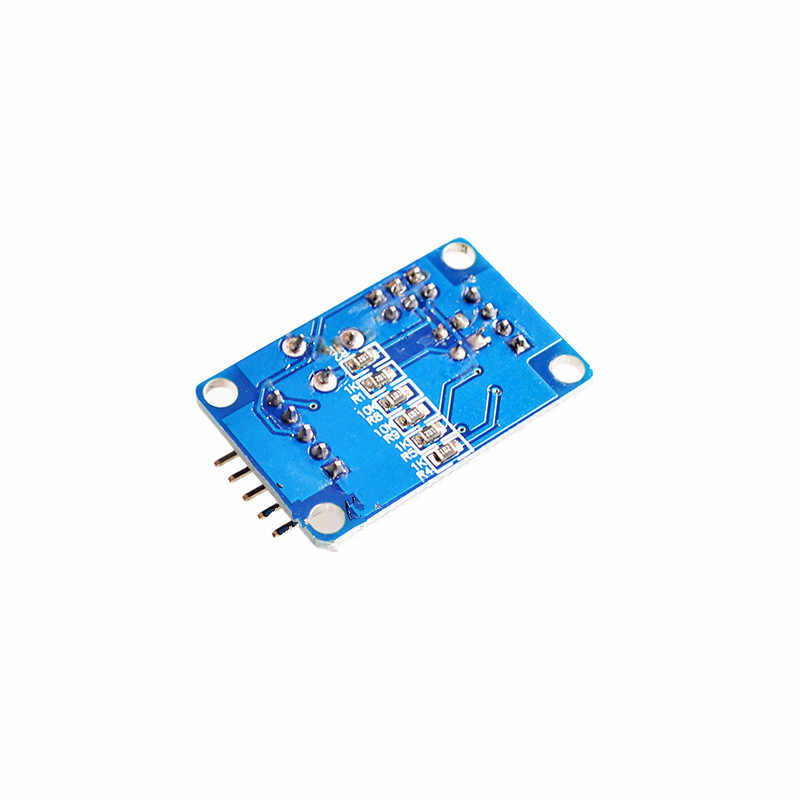

Module PCB taille: 3.6cm * 2.3cm
Panneau double face standard, épaisseur 1,6 mm, ouverture: 3 mm, facile à fixer

Instructions de cap de court-circuit de module:

Le module dispose de trois capuchons de court-circuit, respectivement, comme suit:
P4 connecté au capuchon de court-circuit P4, sélectionnez le circuit d'accès à la thermistance
P5 connecté au capuchon de court-circuit P5, sélectionnez le circuit d'accès à la résistance photosensible
P6 connecté au capuchon de court-circuit P6, sélectionnez le circuit d'accès à tension réglable 0-5V
