Carte d'extension de capteur V5, pour Arduino UNO R3
CATEGORIE: SHIELD POUR ARDUINO
ref: B:MM12 / A:TR1421 000 DA
DETAILS
ProduitDEscription

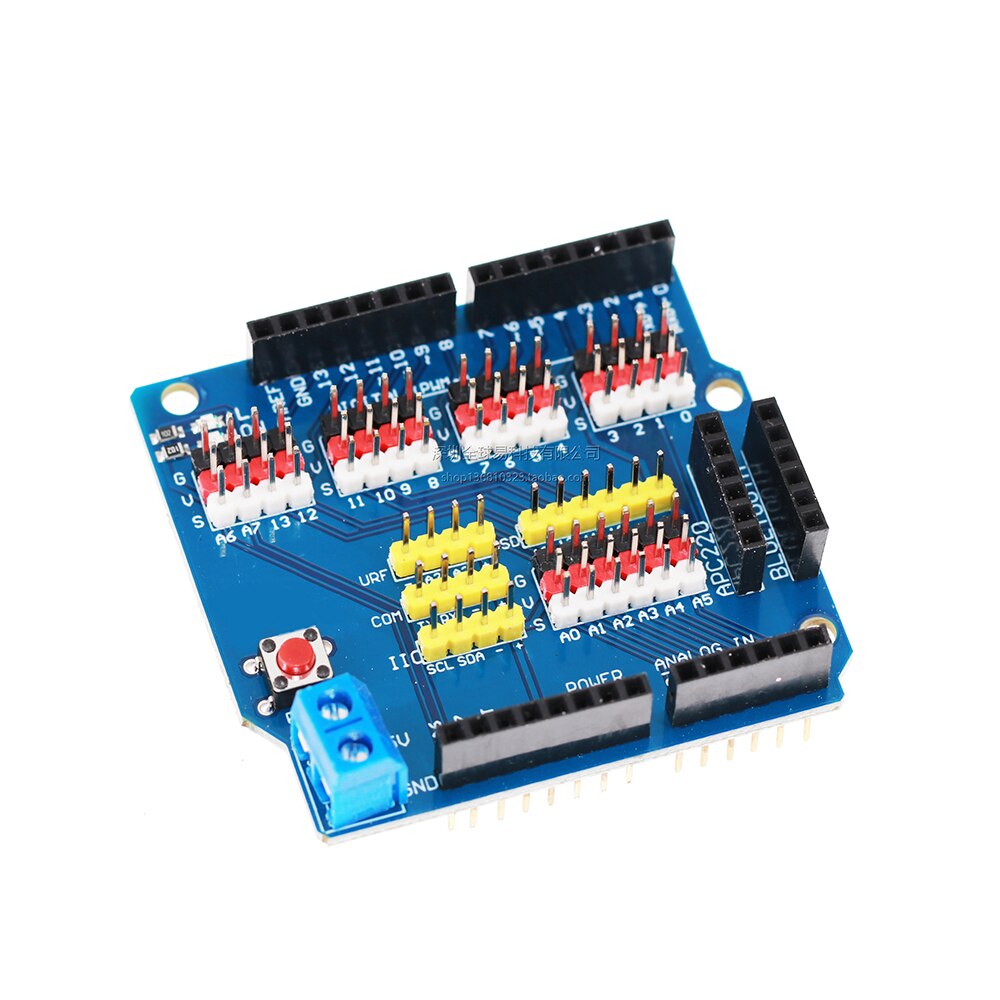

Carte d'extension Uno R3 (broche de rangée de couleur)
Introduction du produit
La carte d'extension du capteur Arduino Sensor Shield V5.0 est toujours conçue en couches. La carte principale étend non seulement toutes les interfaces numériques et analogiques d'Arduino UNO sous la forme d'une séquence de câblage de l'appareil à gouverner, elle dispose également de l'interface IIC, de l'interface de contrôleur de l'appareil à gouverner, de l'interface de communication du module Bluetooth, interface de communication du module de carte SD, Interface de communication du module de radiofréquence APC220, interface de capteur à ultrasons, interface série et parallèle LCD 12864, facile à utiliser et pratique à étendre indépendamment. Pour les débutants Arduino n'ont pas à avoir un mal de tête pour la connexion de circuit complexe, étendre la plaque de capteur dans le vrai sens de simplifier le circuit, peut facilement connecter des capteurs couramment utilisés, un capteur n'a besoin que d'un câble de capteur général 3 p (câble numérique et analogique, câble), Après avoir terminé la connexion du circuit, écrivez le programme Arduino correspondant, téléchargez-le sur le contrôleur Arduino pour lire les données du capteur ou recevez les données renvoyées par le module sans fil, puis complétez votre propre travail interactif facilement après calcul et traitement.
InterfaceSSpécification
Ports d'E/S:
14 broches numériques, dont 6 broches de fonction PWM
8 broches analogiques (A6 et A7 sont conçus pour la carte de contrôle BlueBird)
LED intégrée, bouton de réinitialisation et port externe d'alimentation
LED rouge -- Indicateur de puissance
LED jaune-Connecté à la broche D13
Bouton de réinitialisation
Port d'alimentation externe 5V
Port dédié:
Interface IIC
Interface du contrôleur de direction
Interface de communication du module Bluetooth
Interface de communication de carte SD
Port de communication du module radio APC220
Interface de capteur ultrasonique
Description du produit

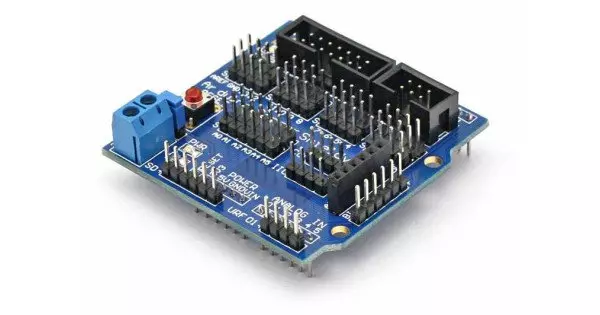

Carte d'extension Uno R3 (broches de rangée noires)
Introduction du produit
La nouvelle carte d'extension Sensor Shield V5.0 conserve les avantages de la version V4.0 et utilise une conception laminée et une technologie d'immersion PCB. La carte principale étend non seulement toutes les interfaces numériques et analogiques du contrôleur Duemilanove 2009 sous la forme d'un câblage de boîtier de direction, mais utilise également la nouvelle carte d'extension Sensor ShieId V5.0. Il dispose également d'une interface spéciale IIC, d'une interface de contrôleur de direction à 32 canaux. Interface de communication du module Bluetooth. Interface de communication du module de carte SD, interface de communication du module de radiofréquence APC220, interface de capteur à ultrasons RB URF V1.1, interface série et parallèle LCD 12864, facile à utiliser et pratique à étendre indépendamment. Pour commencer, ne pas avoir de mal à la tête pour la connexion de circuit complexe, étendre la plaque de capteur dans le vrai sens de la simplification du circuit, peut facilement connecter des capteurs couramment utilisés, un capteur n'a besoin que d'un câble de capteur général 3 p (câble numérique et analogique, câble), Après avoir terminé la connexion du circuit, écrivez le programme correspondant pour télécharger le contrôleur Duemilanove pour lire les données du capteur, ou recevez les données du module sans fil, après traitement, facile à compléter votre propre travail interactif.
Spécification d'interface
Interface IIC
Interface du contrôleur de direction
Interface de communication du module Bluetooth
Interface de communication de carte SD
Port de communication du module radio APC220
Interface de capteur ultrasonique
Interface série et parallèle LCD 12864
