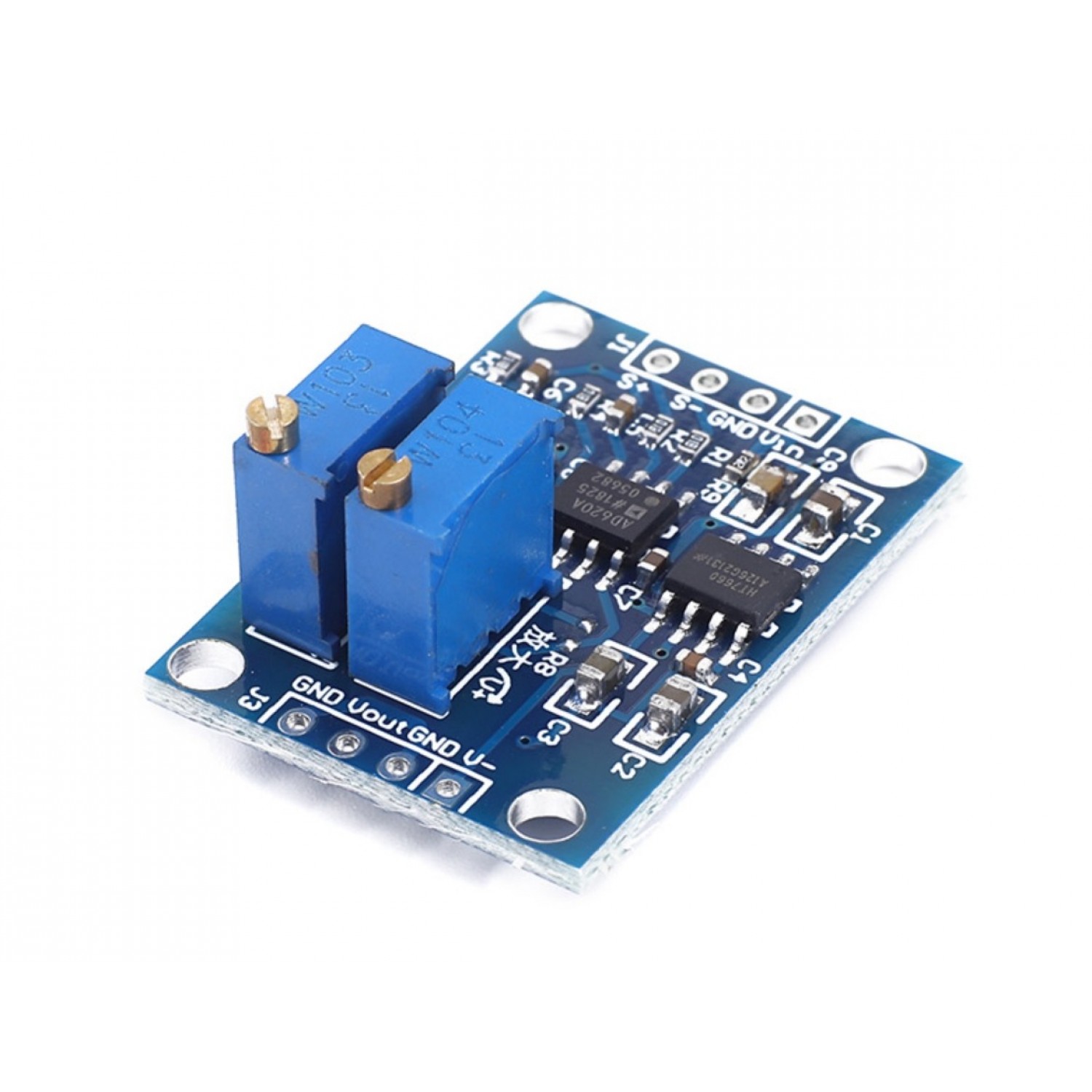

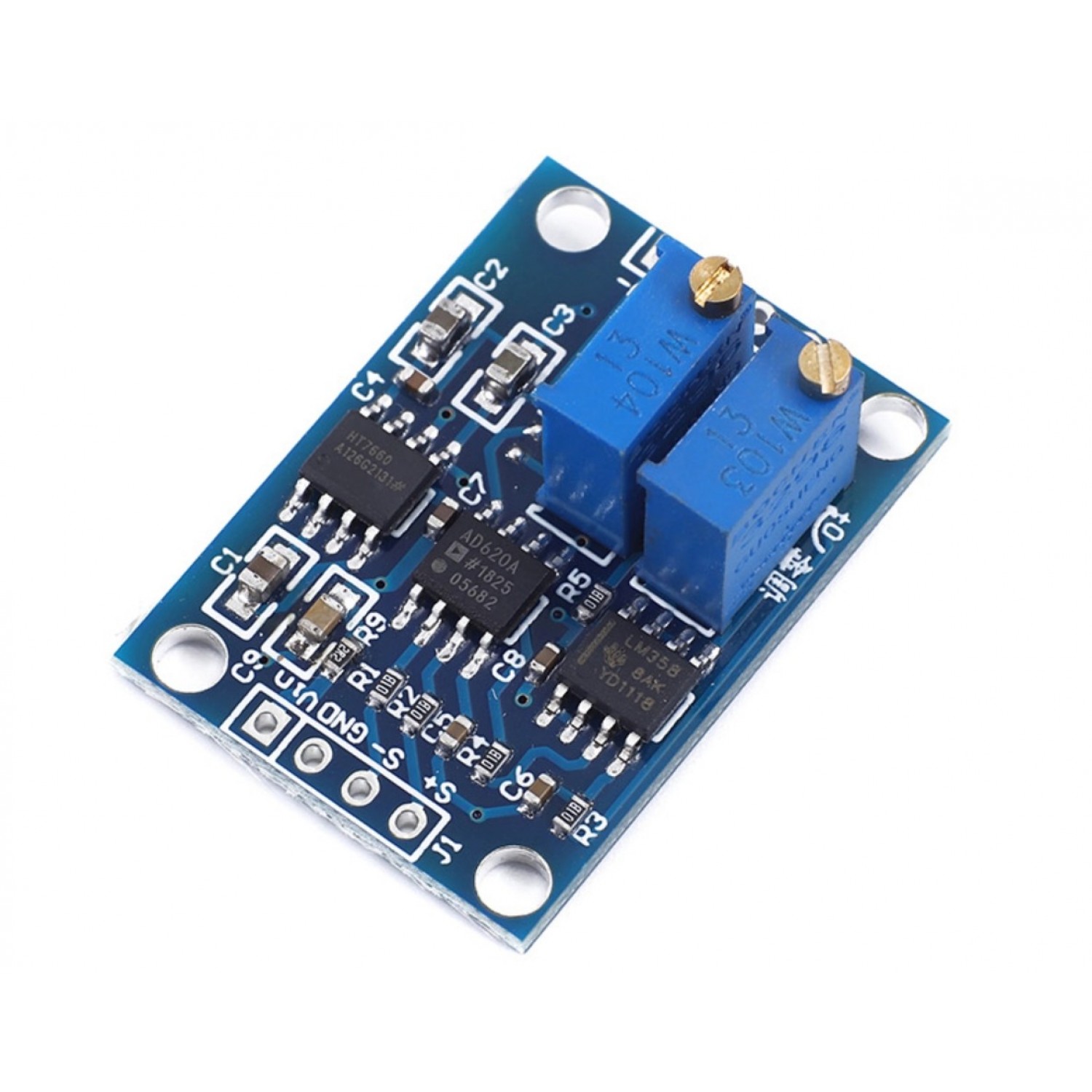

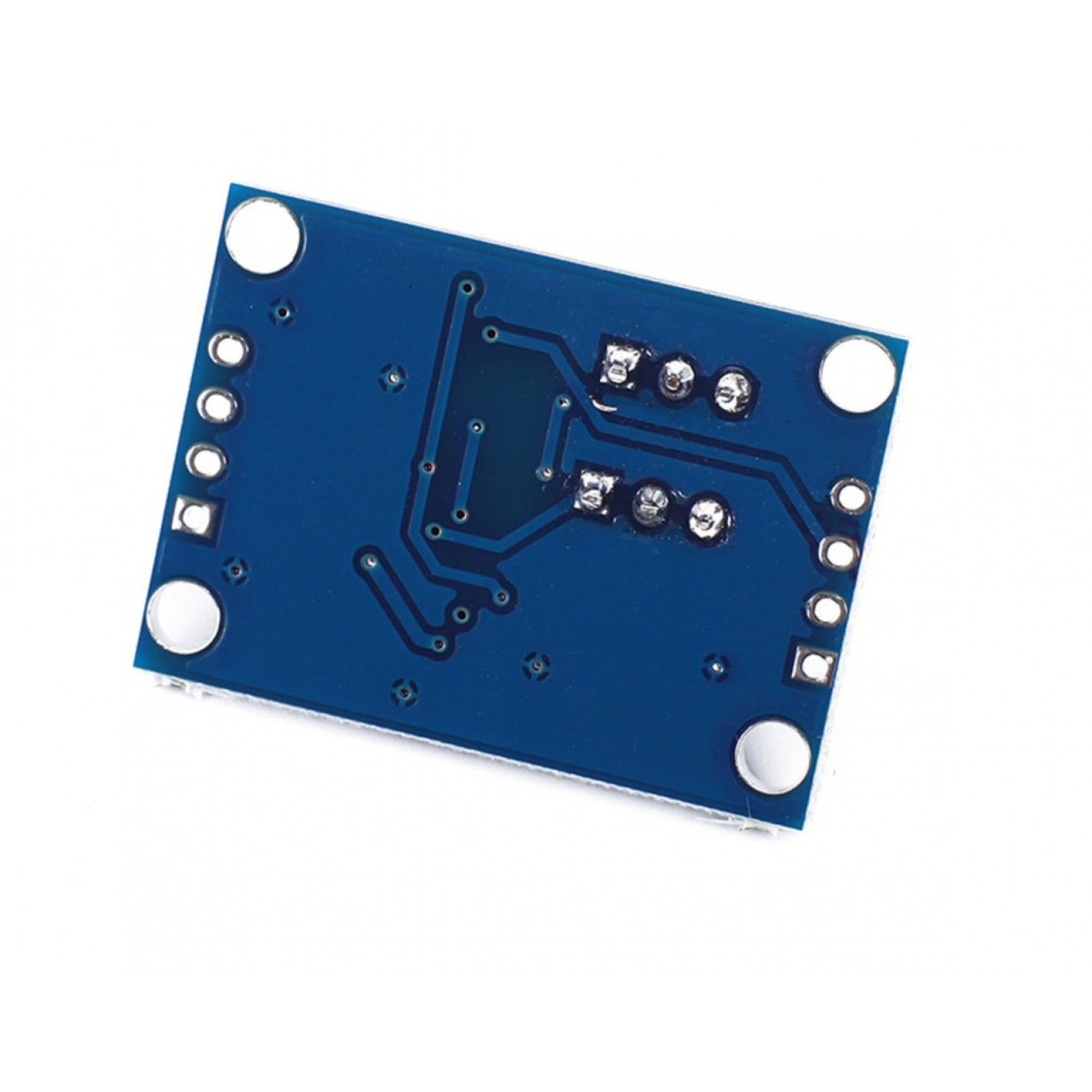

Ce module amplificateur d'instrumentation peut être utilisé pour amplifier des signaux AC ou DC. Le gain et le décalage sont réglables avec les potentiomètres intégrés.
Caractéristiques:
Tension d'alimentation : 3 - 12V DC (maximum 11V DC recommandé)
Tension du signal d'entrée : ±100uV - ±300mV
Tension maximale du signal de sortie : ±10 V (tension d'alimentation - 2 V)
Bande passante : 0 ~ 10 kHz
Gain réglable : 1,5 - 1000x
Taux de réjection en mode commun : 100 dB
Dimensions du circuit imprimé : 31,2 x 22,3 mm
brochage :
Vin = tension d'alimentation
GND = Masse
S- = -IN de l'AD620
S+ = +IN de l'AD620
Vout = signal de sortie
V- = tension de rail négative (tension de sortie du HT7660)
