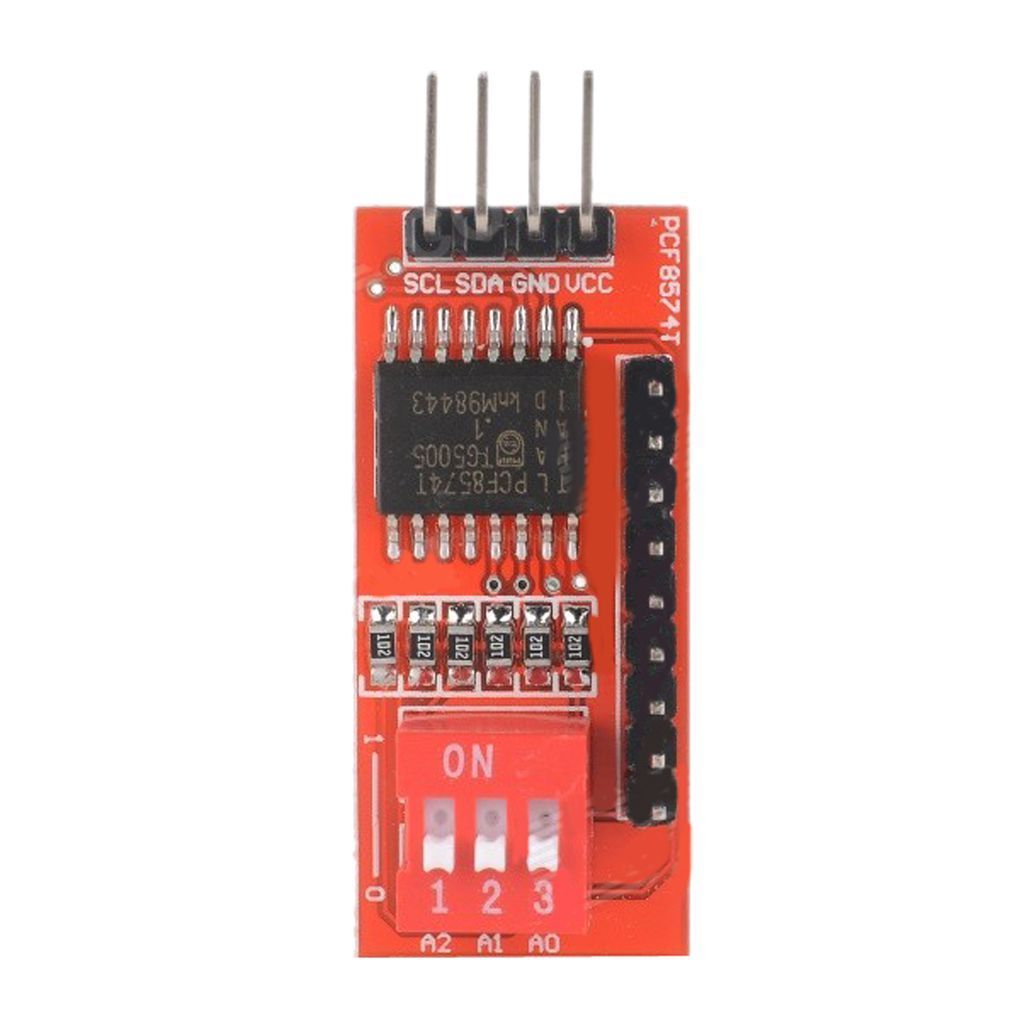

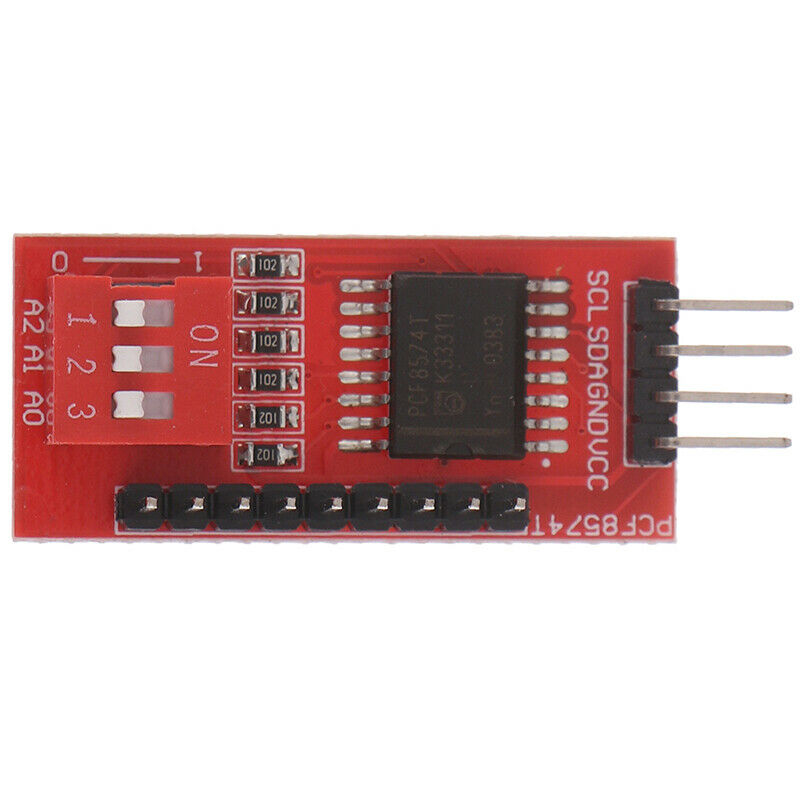

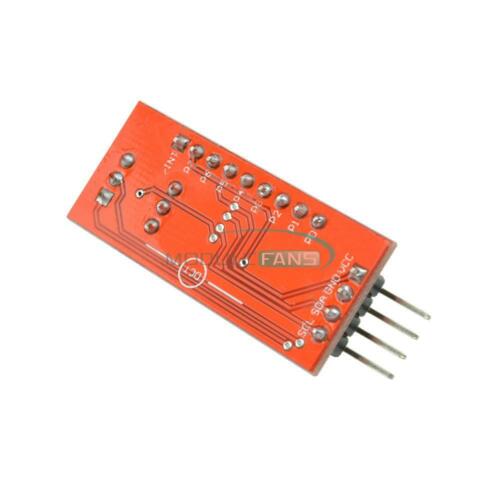

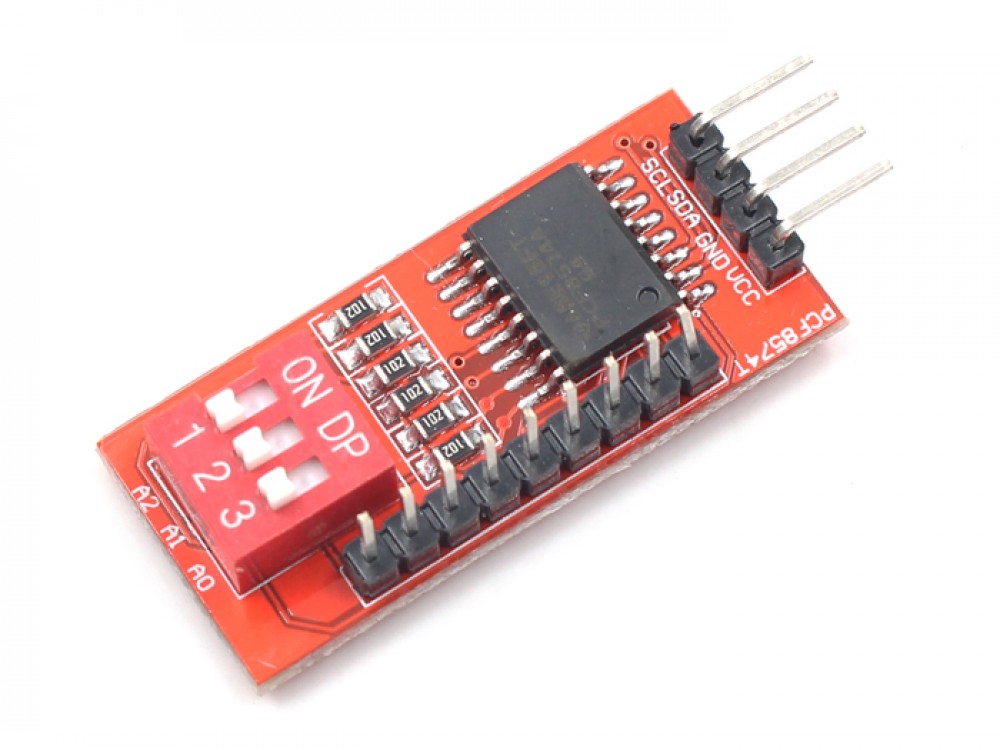

module gpio Multiplexeur pcf8574t i2c 8 bits pcf8574 red
CATEGORIE:Convertisseurs
ref: JJ20
700 DA
ajouter au panier
DETAILS
DESCRIPTION:
Le PCF8574 est un circuit CMOS au silicium. Cela a pour but général l'expandeur d'E / S à distance pour la plupart des familles de microcontrôleurs via le bus bidirectionnel à deux lignes (I2C).
Le dispositif est un extenseur à distance d'E / S 8 bits pour un bus I2C, il se compose d'un port 8 bits quasi-bidirectionnel et d'une interface de bus I2C. Le PCF8574 a une faible consommation de courant et comprend des sorties boulons avec une capacité de courant élevée pour piloter directement les LED. Celui-ci possède également une ligne d'interruption (INT), qui peut être connectée à la logique d'interruption du microcontrôleur. En envoyant un signal d'interruption sur cette ligne, les E / S distantes peuvent informer le microcontrôleur s'il y a des données entrantes sur ses ports sans avoir besoin de communiquer via le bus I2C. Cela signifie que le PCF8574 peut rester un simple appareil esclave. Les PCF8574 et PCF8574A sont des versions qui ne diffèrent que par leurs adresses esclaves.
CARACTÉRISTIQUES
· Tension d'alimentation de fonctionnement 2,5 à 6 V
· Faible consommation de courant de veille de 10 mA maximum
Extenseur I²C vers port parallèle
Interruption de sortie à drain ouvert
· Port distant d'E / S 8 bits pour le bus I²C
· Compatible avec la plupart des microcontrôleurs
· Sorties verrouillées avec variateurs de capacité à courant élevé pour piloter directement les LED.
· Adresses orientées matériel 3 broches pour l'utilisation de jusqu'à 8 appareils (jusqu'à 16 PCF8574A)
· DIP16, ou packages SO16 ou SSOP20 peu encombrants.
