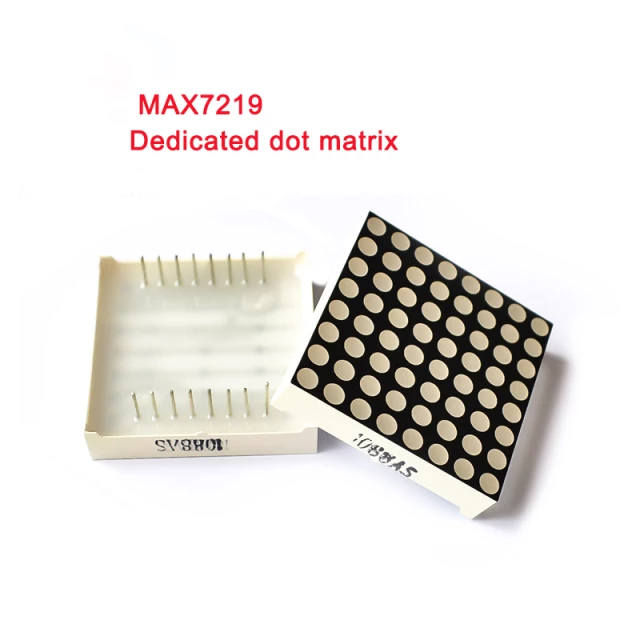

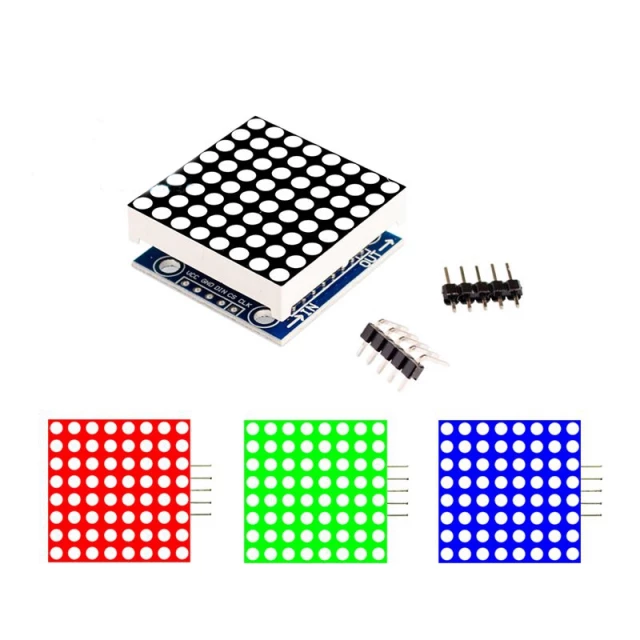

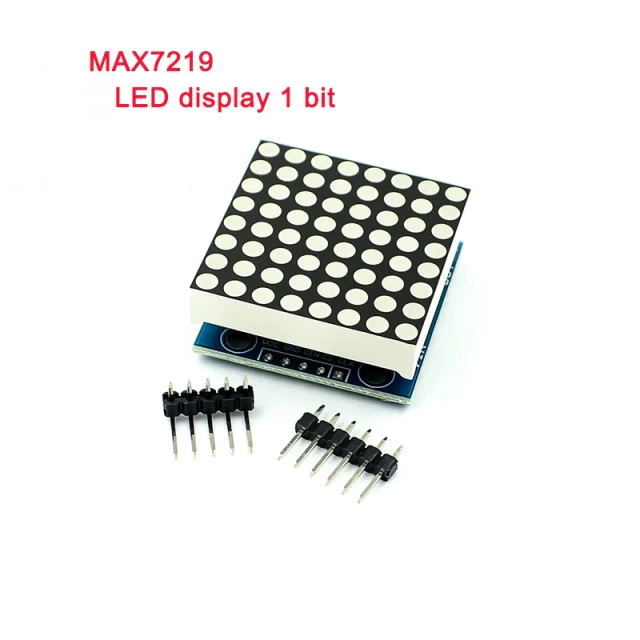

1 module unique peut conduire la cathode commune de matrice de points an 8*8
2 la tension de fonctionnement du module: 5 v
Le Module 3 dimensions: longueur 3.2 cm X 3.2 cm largeur X 1.3 cm hauteur
4 trous avec quatre vis, le diamètre de 3mm
Cinq modules avec interfaces d'entrée et de sortie, prise en charge de plusieurs modules en cascade
Instructions de câblage:
1 sur le bloc gauche vers un port d'entrée, un port de sortie sur la droite.
2 lorsque le contrôle d'un seul module, entrez simplement dans le port reçu un CPU
Le CPU de terminaison d'entrée de sortie en cascade de 3 modules, le module de terminaison d'entrée des deux premiers modules du premier, les deux premiers modules de la borne d'entrée de terminaison des trois modules, et ainsi de suite.
Le à 51 exemple unique:
VCC 5 v
GND GND
DIN P2.2
CS P2.1
CLK P2.0
