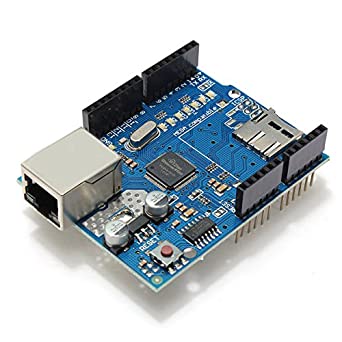

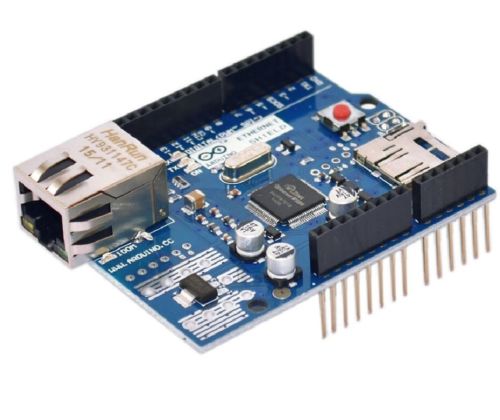

w5100 ethernet shield pour uno
CATEGORIE: SHIELD POUR ARDUINO
ref: MM183 500 DA
DETAILS
Si vous souhaitez communiquer avec une carte arduino, vous avez la possibilité d'utiliser un Shield Ethernet, permettant d'utiliser une liaison filaire avec un câble RJ45 pour la communication. Dans cet article vous trouverez des informations pour débuter avec le Shield Ethernet sur votre Arduino.
Le Shield Arduino Ethernet est un module Arduino additionnel aux cartes Uno, Duemilanove ou Mega qui permet de les rendre communicantes sur un réseau filaire Ethernet.
On pourra ainsi créer une Interface Homme Machine (IHM ou HMI) pour piloter à distance ou visualiser l'état de notre carte arduino en utilisant un câble réseau relié à une box internet.
Le module Ethernet est composé de :
| • Un Port Ethernet (10BaseT/100BaseTX). • Une circuit intégré Wiznet W5100 supportant le protocole TCP/IP et 4 connexions en même temps. • Un emplacement pour carte Micro SD pour y stocker ou envoyer des données. • Des borniers embrochables déportés de votre carte Arduino. |

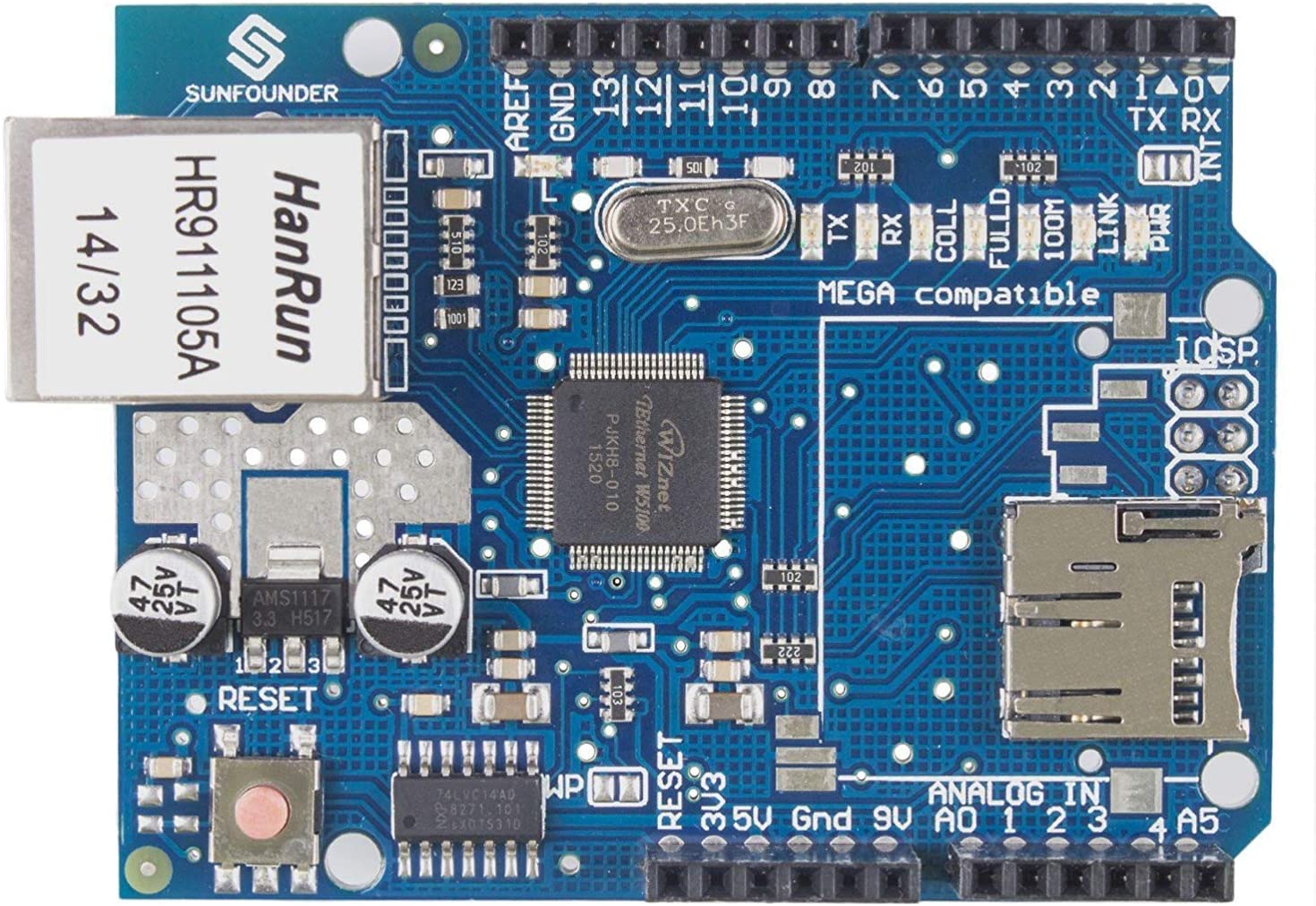

• 7 LEDs permettant d'afficher les informations :
- TX - s'allume lors d'une transmission de données.
- RX - s'allume lors d'une réception de données.
- COLL - s'allume lors d'une collision sur le réseau.
- FULLD - s'allume lorsque la connexion réseau est en Full duplex.
- LINK - s'allume lorsqu'un réseau est connecté et clignote lors de l'échange de données.
- 100M - s'allume lorsque la connexion est en 100Mbits/s.
- PWR - s'allume lorsque l'alimentation de la carte est présente.
