Générateur de Signal PWM XY-PWM1 1Hz-150 kHz
CATEGORIE: GENERATEURS
ref: TR791 600 DA
DETAILS
NOUVEAU Version originale Générateur de signaux PWM Fréquencemètre PWM XY-PWM1 rapport cyclique réglable Panneau de sortie de signaux à ondes carrées
Caractéristiques principales
1. Double mode de réglage, 0.1% étapes de cycle de service en mode fin.

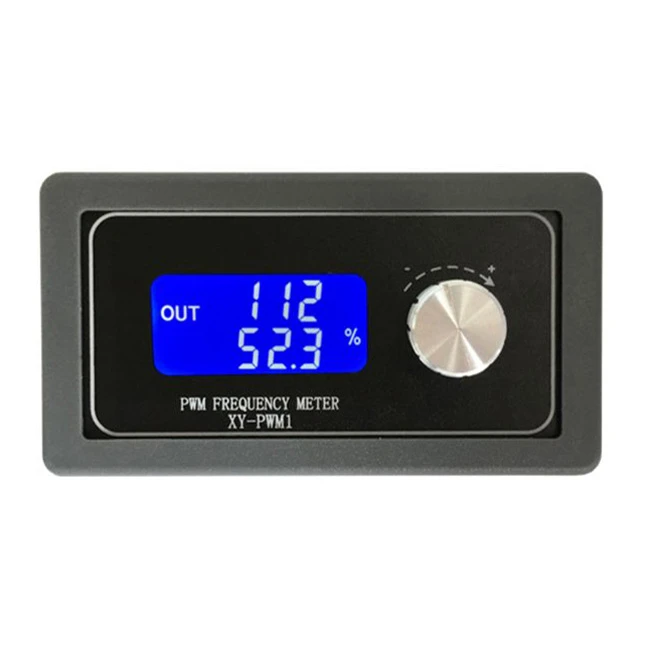

2. L'écran LCD affiche clairement la fréquence et le cycle de service.
3. Utilisation du potentiomètre d'encodeur pour régler la fréquence et le cycle de service séparément.
3. Avec fonction de verrouillage pour éviter les mauvaises opérations.
4. large gamme de fréquence, haute précision;
5. Prise en charge de la communication série, niveau TTL.
Paramètres techniques

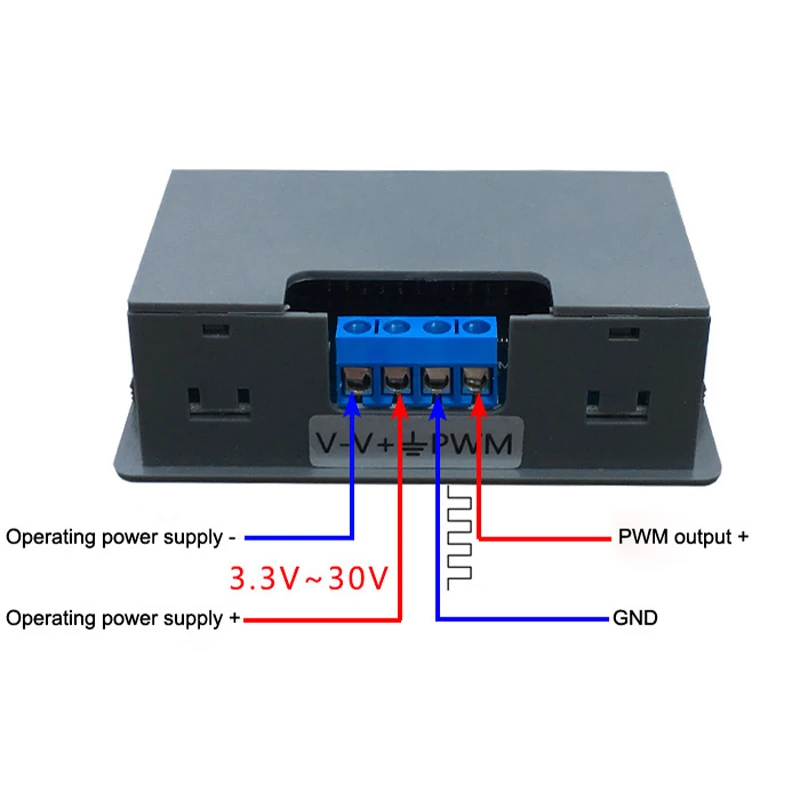

1. Tension de fonctionnement: 3.3 ~ 30V;
2. Plage de fréquence: Mode de réglage normal: 1Hz ~ 150KHz Mode de réglage fin: 1Hz ~ 15KHz
3. Précision de la fréquence: la précision dans chaque plage est d'environ 2%;
4. Capacité de charge du signal: le courant de sortie peut être d'environ 5 ~ 30ma;
5. Amplitude de sortie: l'amplitude PWM est égale à la tension d'alimentation;
6. température ambiante: -20 ~ + 70 ℃.
Application typique:
1. Utilisé comme générateur de signal d'onde carrée, générer un signal d'onde carrée pour le développement expérimental et l'utilisation;
2. Utilisé pour générer un signal d'onde carrée qui contrôle le pilote du moteur;
3. impulsion réglable de sortie pour l'utilisation de MCU;
4. Sortie d'impulsion réglable, contrôle le circuit concerné (vitesse de gradation PWM et autres applications).
Mode d'ajustement
Sortie PWM, définissez la fréquence et le cycle de service indépendamment.
Mode de réglage normal:
Gamme de fréquences: 1Hz ~ 150KHz Cycle de service: 000 ~ 100%, étape de réglage du cycle de service 1%;
Mode de réglage fin:
Gamme de fréquences: 1Hz ~ 15khz Cycle de service: 00.0 ~ 100%, étape de réglage du cycle de service 0.1%;
