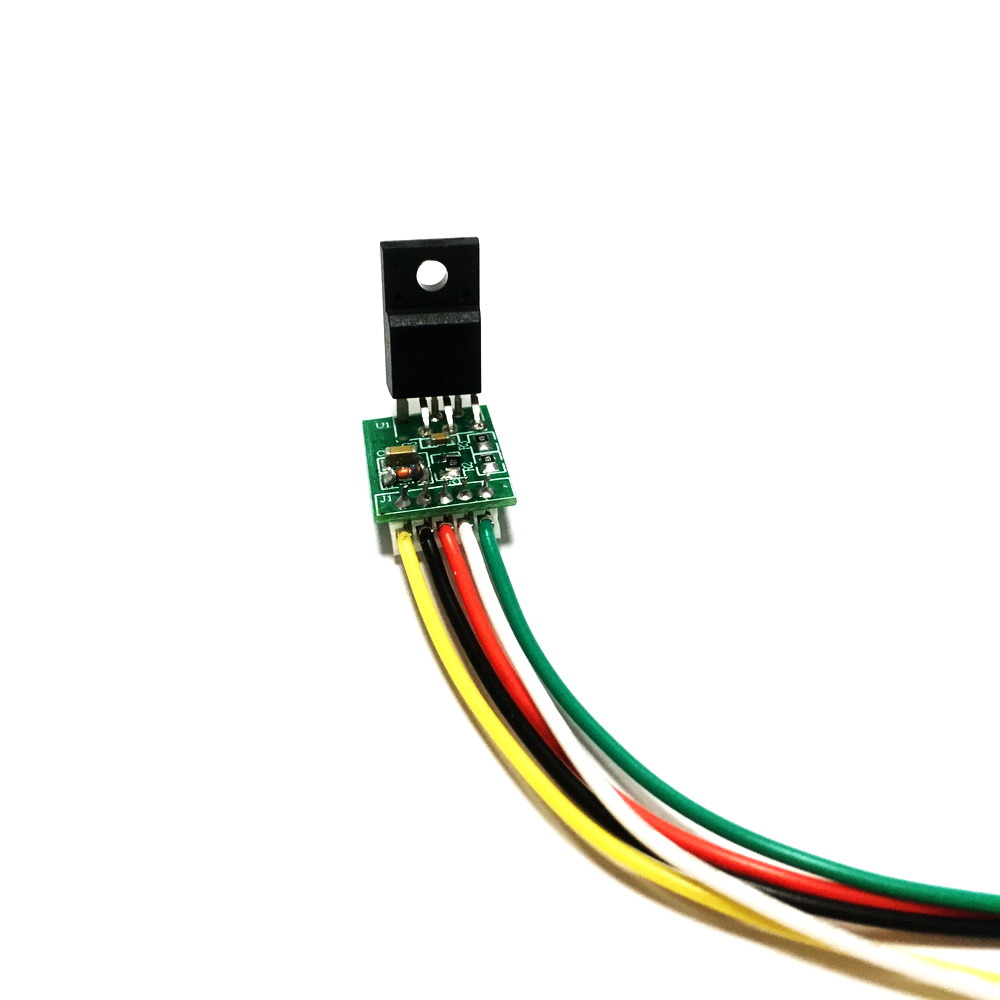

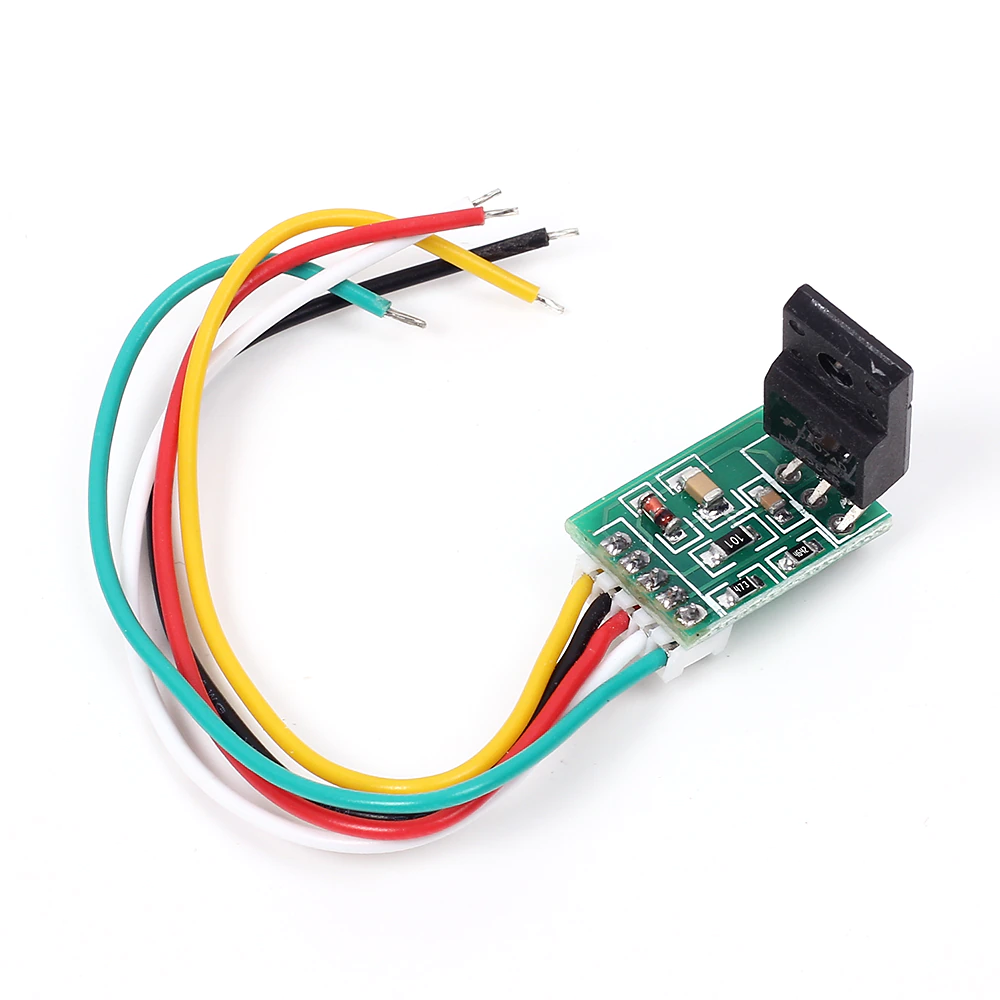

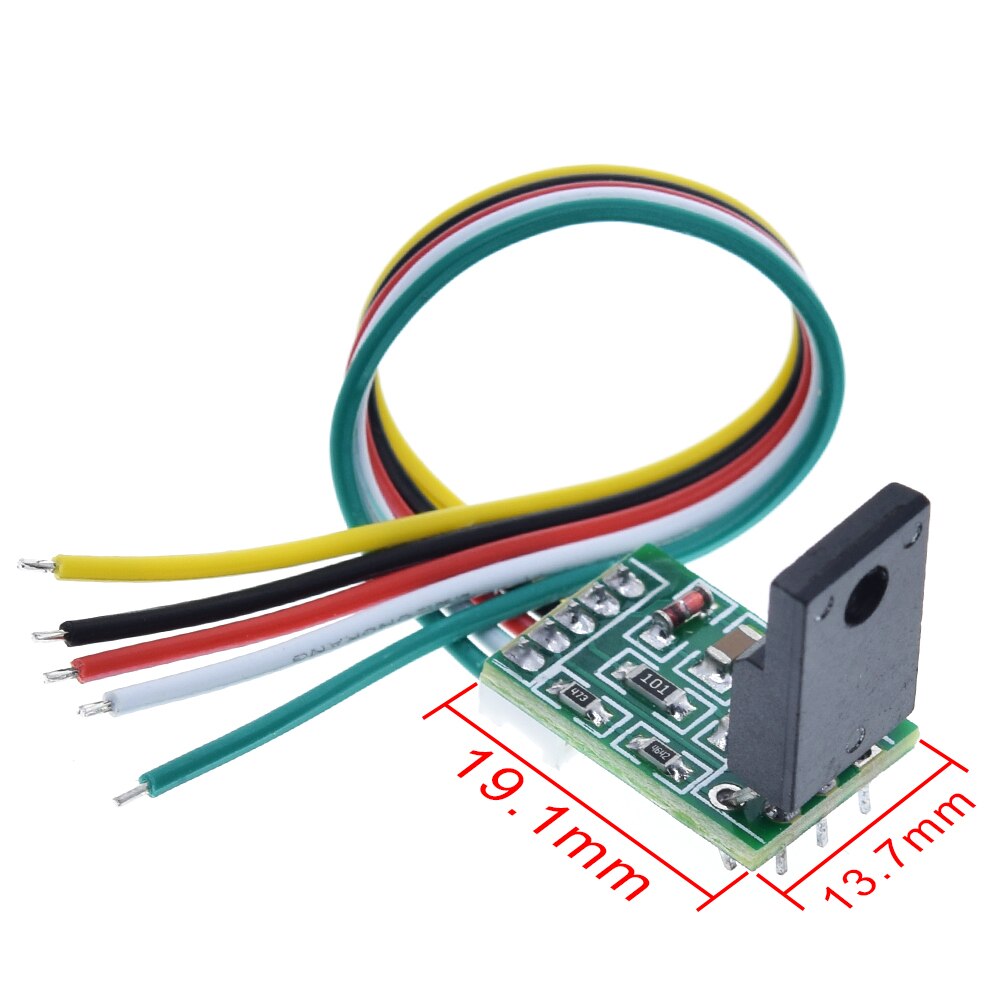

Module d'alimentation universel LCD LED TV 12-18V CA-888

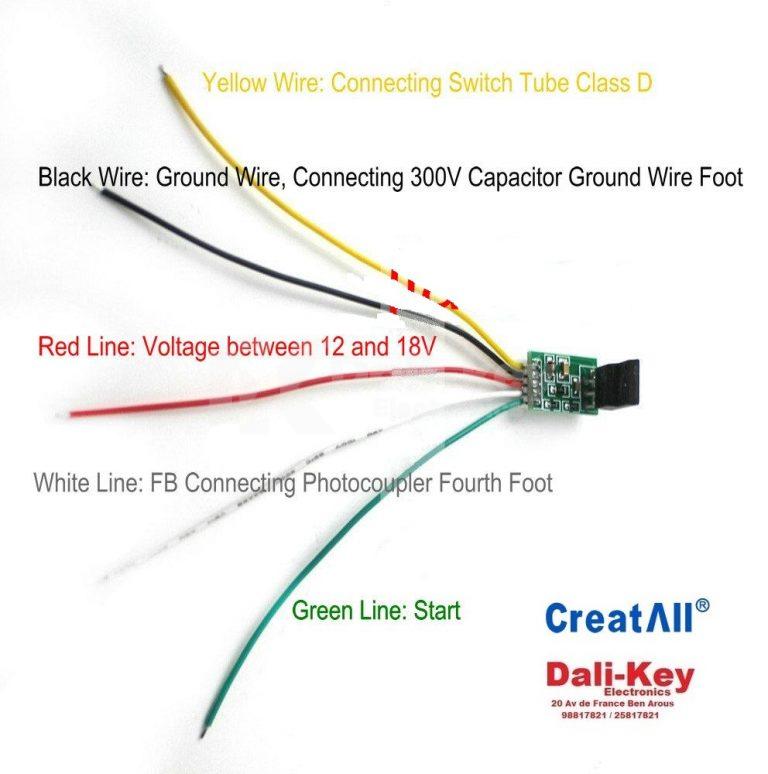

Définition des broches:

Jaune : Drain (côté commande de puissance, connecté au pôle D du tube d’alimentation MOS haute puissance d’origine.
Il s’agit généralement de la jambe médiane du tube de l’interrupteur d’alimentation.

Noir : GND (le fil de terre du module est de 300 V, connecté à la borne négative du condensateur, et il peut être directement connecté à la borne négative du grand condensateur de filtrage sur la même ligne.)

Rouge : VCC (extrémité d’alimentation du module, le pôle positif du condensateur après avoir été redressé par l’extrémité d’enroulement de rétroaction, alimentation continue, tension entre 12 V et 18 V.)

Blanc: FB (rétroaction stable, connectée à l’optocoupleur 3 broches connectées au point chaud, pas au point chaud pour parler de l’ancien optocoupleur court-circuité au point chaud et déconnecter le circuit périphérique à 4 broches)

Vert : Démarrer (broche de démarrage, connectée au pôle positif du condensateur 300 V)

Comment utiliser:

1. Retirez la puce d'alimentation (généralement à 8 broches) et le tube de commutation (tube mos) sur la carte d'origine
2. Vérifiez le condensateur 300 V et si le condensateur côté charge est bombé. En cas de problème, remplacez-le d'abord
3. Vérifiez s'il y a un court-circuit à l'extrémité de charge, au tableau publicitaire, au tableau haute tension, etc.
4. Connectez le circuit correspondant du module et vérifiez soigneusement qu'il n'y a pas de mauvaise connexion. S'il est mal connecté, le module éclatera.
5. Installez dans la position d'origine du radiateur, faites attention à l'isolation et ne court-circuitez pas
6. Allumez, mesurez si la tension est sortie, s'il n'y a pas de sortie, vérifiez la raison

Peut remplacer les éléments en ligne et correctifs suivants :

• 203D6.230D6 NCP1203D60R2G 203X6
• LD7552BPS LD7552BN LD7575PS LD7576GS LD7522 LD7523
• OB2268.OB2269
• 3842.3843.3844.3845
• EA1530.EA1532 TEA1507 TEA1522
• DAP8A DAP08
• 1200AP40 1200AP60 1200AP100 1203P60 1203P100
• FAN7601.FAN7530 FA5511 FAN6961 FA5500
• L6562D.DM0365R 5H0165R DM0365R 0665 0265
• NCP1271 NCP1270 NCP1653
• 2AS01.2BS01 FSQ100
• SG6961 SG6841 SG6842 SG5841

Attention:
1. Avant d'utiliser ce module, veuillez vérifier s'il y a un court-circuit à l'extrémité froide. Réparez d'abord le court-circuit. Si le condensateur est gonflé, veuillez le remplacer. Si le circuit du boîtier haute tension est court-circuité, débranchez-le d'abord. Retirez le module avant de le connecter. La puce d'alimentation et le tube MOS du module d'origine, à ce moment, la tension de l'électrode au milieu du tube de commutation d'origine vers le sol chaud doit avoir une tension d'environ 300v.
2. Si la broche 3 de l'optocoupleur n'est pas connectée à la masse thermique, veuillez connecter la broche 3 à la masse thermique, et en même temps retirer le circuit périphérique de la broche 4 et connecter le fil blanc à la broche 4 position

Dépannage

• Pas de sortie: mauvais câblage, pas de mauvaise connexion ou de connexion manquante, cela ne peut que brûler la puce, assurez-vous qu'il n'y a pas de court-circuit à l'extrémité de charge et s'il y a un problème avec l'optocoupleur
• Le contrôle de la partie optocoupleur est incorrect, la broche 1 de l'optocoupleur n'est pas mise à la terre et la broche 2 est connectée à la partie vcc via une résistance
• La chaleur est grave. Si le tube est utilisé pendant moins de 10 minutes, éliminez la cause de la charge lourde et vérifiez que la diode et le condensateur du transformateur à extrémité chaude ne sont pas endommagés.
• Tension instable et saut : la charge est trop légère ou trop lourde. Si la tension continue de sauter, la charge est trop légère et le hoquet est trop lourd. Généralement, un léger saut de tension peut se produire lorsque la charge n'est pas connectée. Ceci est principalement causé par différentes conceptions de transformateurs. Essayez de connecter la charge ou connectez une résistance de 100 ohms à la borne 5v pour les tests,
• Questions de compatibilité, une variété de cartes d'alimentation ont été testées jusqu'à présent, et il existe de nombreux types, et l'incompatibilité est inévitable.
