Vous avez toujours voulu générer des tensions analogiques à partir d’un microcontrôleur,
le MCP4725 est le CAD qui vous permettra de le faire! Le CJMCU-MCP4725 est un convertisseur numérique-analogique (DAC) contrôlé par I2C.
Un DAC vous permet d’envoyer un signal analogique, tel qu’une onde sinusoïdale, à partir d’une source numérique,
telles que l'interface I2C sur le microcontrôleur. Les convertisseurs numérique-analogique sont parfaits pour la génération de son,
instruments de musique, et de nombreux autres projets créatifs!

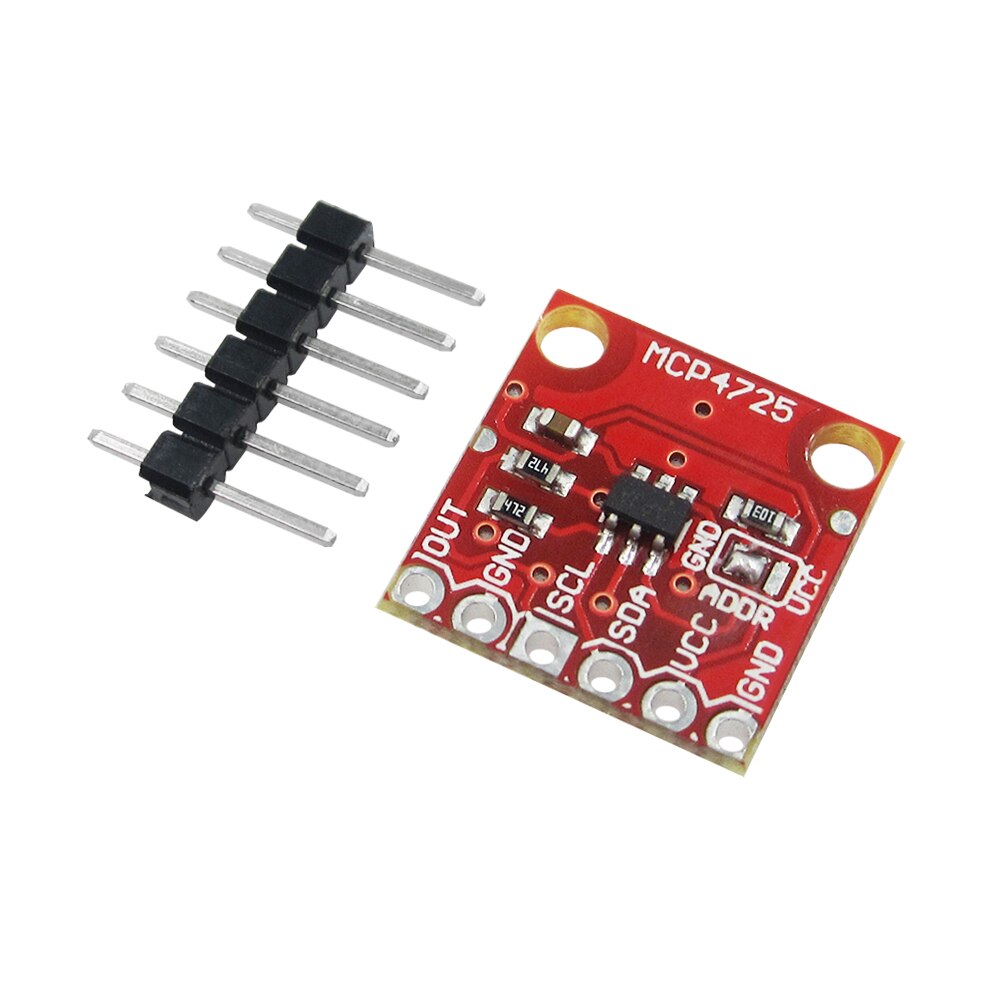

Cette version du CJMCU-MCP4725 résout quelques problèmes liés à la carte, notamment l’empreinte IC, le brochage I2C,
modifie les dimensions globales du tableau pour mieux s’adapter à vos projets, ainsi que quelques ajustements mineurs.
Cette carte détache chaque broche dont vous aurez besoin pour accéder et utiliser le MCP4725, y compris les broches GND et Signal OUT
vous devez vous connecter à la carte pour pouvoir vous connecter à un oscilloscope ou à tout autre appareil. SCL, SDA,
VCC et un autre GND pour votre brochage I2C de base. De plus, si vous souhaitez avoir plus d’un MCP4725 sur un bus,
les résistances de tirage de ce tableau peuvent être désactivées. Consultez le Guide de branchement dans la section Documents ci-dessous.
pour obtenir des instructions et des conseils pour le faire.
Caractéristiques:
Résolution 12 bits
Interface I2C (prise en charge standard, rapide et haute vitesse)
Petit paquet
Alimentation 2,7V à 5,5V
EEPROM interne pour stocker les paramètres
