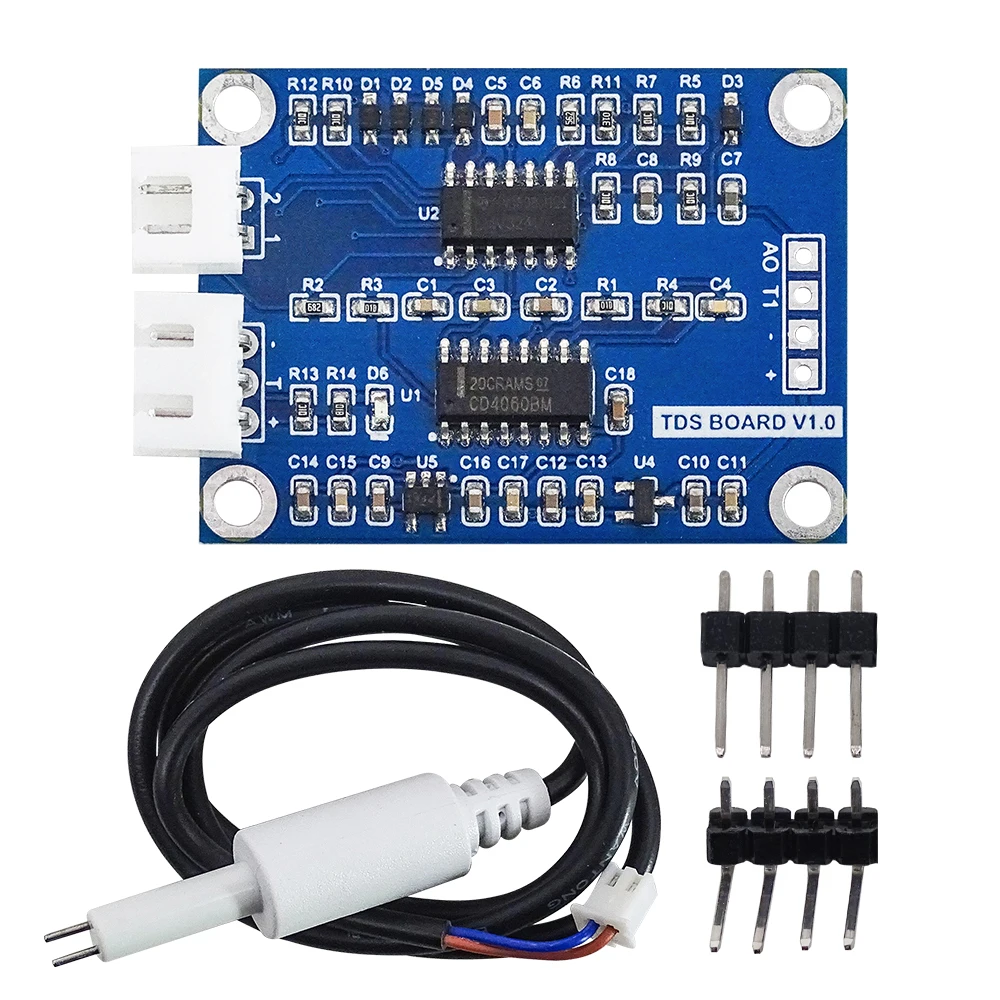

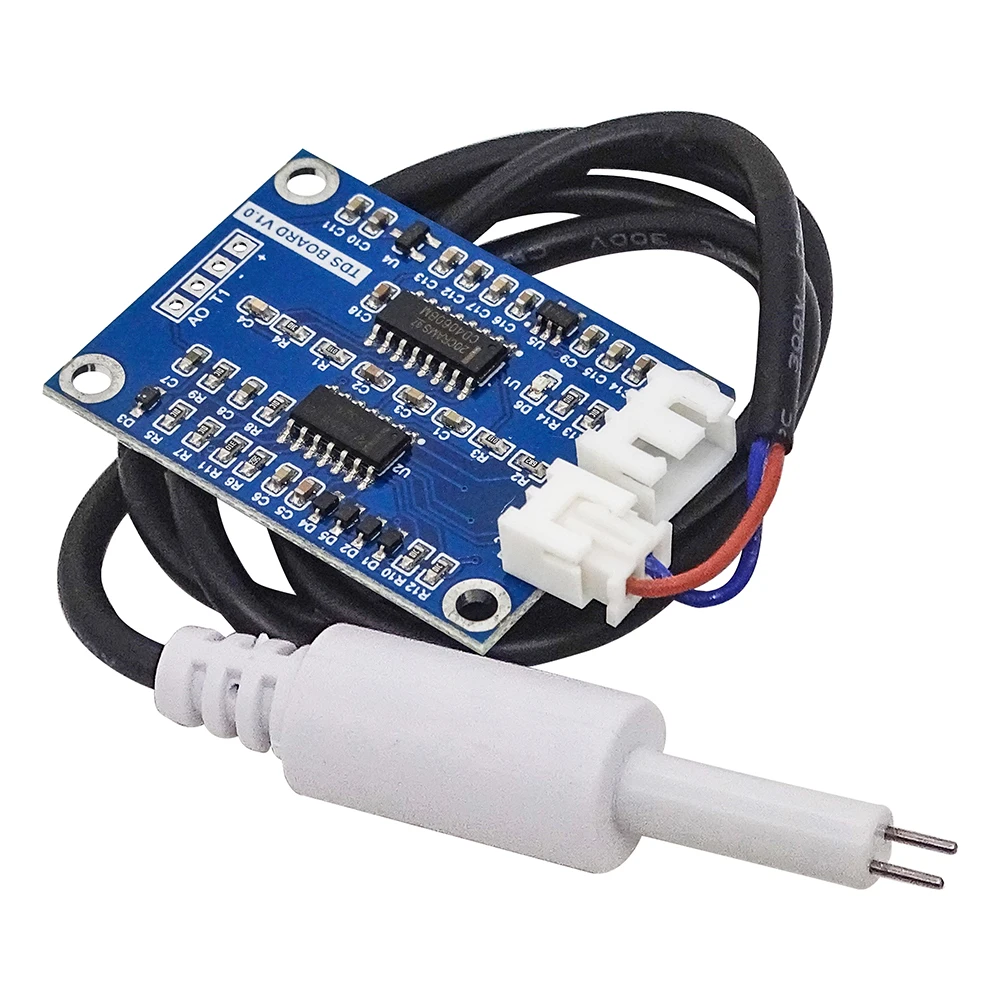

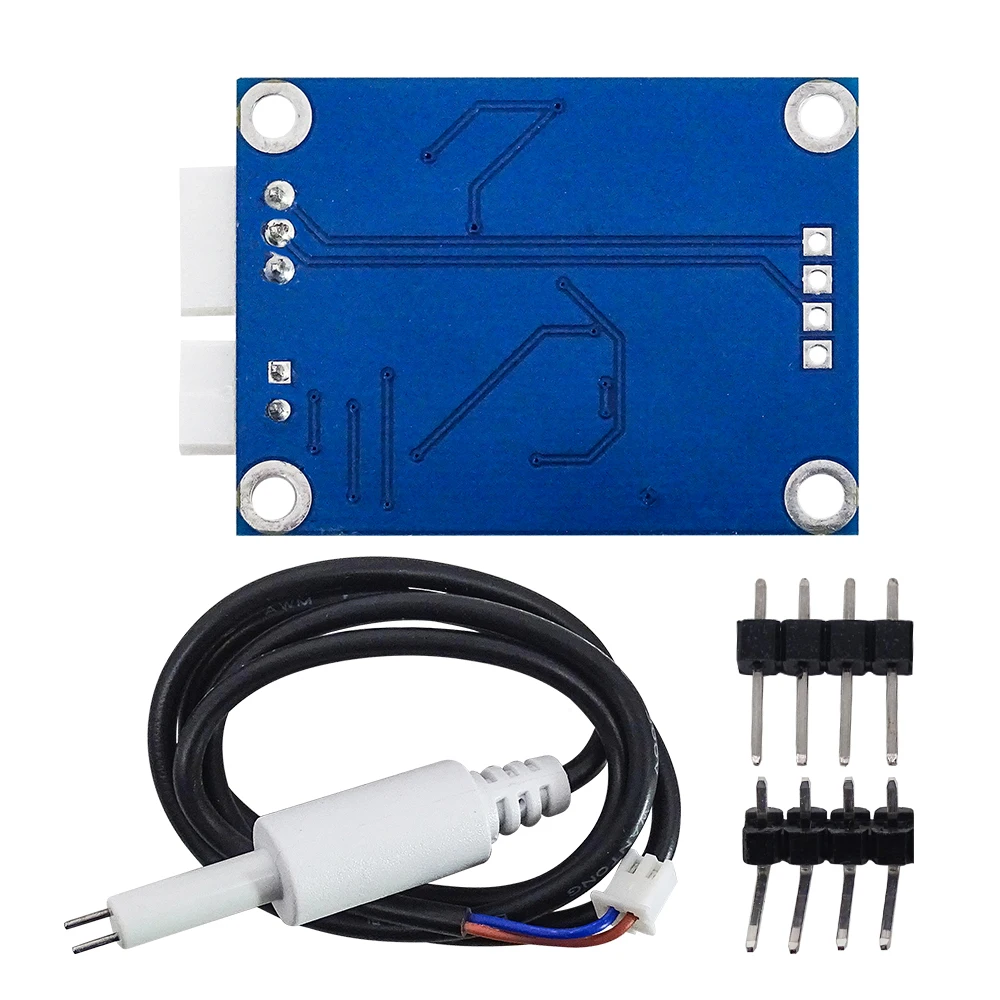

Capteur conductivité D'EAU TDS + température DS18B20

TDS (solides dissous totaux), nom chinois solides dissous totaux, également connu sous le nom de solides dissous totaux, indique combien de milligrammes de solides dissous sont dissous dans 1 litre d'eau. D'une manière générale, plus la valeur TDS est élevée, plus les substances dissoutes contenues dans l'eau sont importantes et moins l'eau est propre. Bien que le TDS ne puisse pas refléter efficacement la qualité de l'eau dans certaines circonstances, en tant que paramètre qui peut être rapidement détecté, le TDS peut toujours être utilisé comme paramètre de réflexion efficace de la qualité de l'eau comme référence.

L'équipement de test TDS couramment utilisé est un stylo TDS. Bien qu'il soit bon marché et facile à utiliser, il ne peut pas transmettre de données au système de contrôle pour la surveillance en ligne à long terme et l'analyse de la qualité de l'eau. En utilisant un instrument spécial, bien qu'il puisse transmettre des données et qu'il ait une grande précision, il est très coûteux. À cette fin, nous avons spécialement introduit ce module de capteur TDS. Le module est plug and play, facile à utiliser. La source d'excitation pour la mesure utilise des signaux CA, ce qui peut efficacement empêcher la polarisation de la sonde, prolonger la durée de vie de la sonde et augmenter la stabilité du signal de sortie. La sonde TDS est une sonde étanche qui peut être immergée dans l'eau pour une mesure à long terme. Ce produit peut être appliqué aux tests de qualité de l'eau dans l'eau domestique, la culture hydroponique et d'autres domaines. Avec ce capteur, vous pouvez facilement régler le détecteur TDS, détecter facilement la propreté de l'eau et vérifier la qualité de votre eau.

Paramètres du produit

Gamme de signal de sortie: 0 ~ 2.3V

Tension d'alimentation électrique: 3.3 ~ 5.0V

Plage de mesure TDS: 0 ~ 1000ppm

Courant de travail: 3 ~ 6mA

Précision de mesure TDS: ± 5% F.S. (25C)

Taille du module: 42mmX 31.2mm

Interface de sonde de TDS: XH-2.54 2Pin

Interface du capteur de température: XH-2.54 3Pin

Sortie de signal: sortie de signal analogique 0-2.3V, compatible avec les systèmes de contrôle 5V et 3.3V

La source d'excitation est un signal AC, empêchant efficacement la polarisation de la sonde

Étanche: la sonde étanche peut être immergée dans l'eau pour une mesure à long terme

Paramètres de sonde de TDS: La sonde de TDS convient à 2 points de tuyau de PE

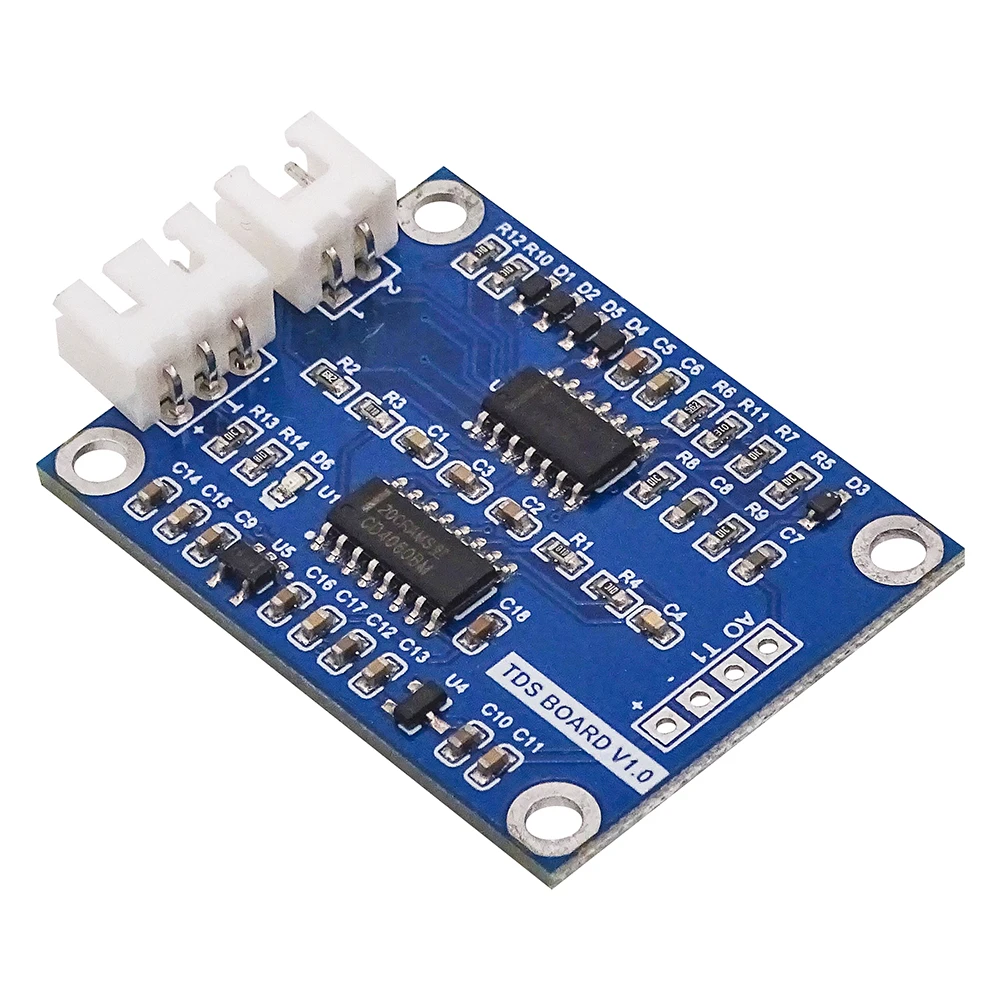

Description de l'épingle:

Le module est connecté à la sonde TDS via le connecteur 2PinXH-2.54, et l'interface du capteur de température DS18B20 est étendue pour faciliter la conception de la compensation de température du logiciel.

VCC: tension d'alimentation +

GND: tension d'alimentation-

T1: Port de sortie du signal du capteur de température DS18B20 (la compensation de température peut être effectuée par logiciel)

AO: sortie de signal analogique (plage de tension de sortie 0-2.3V)

+: Alimentation du capteur de température +

T: Ligne de signal du capteur de température

-: Alimentation du capteur de température-

1: Fil de sonde TDS 1

2: Câble de sonde TDS 2
