Carte mémoire Micro SD
CATEGORIE: Cartes d'enregistrement
ref: DD24600 DA
ajouter au panier
DETAILS

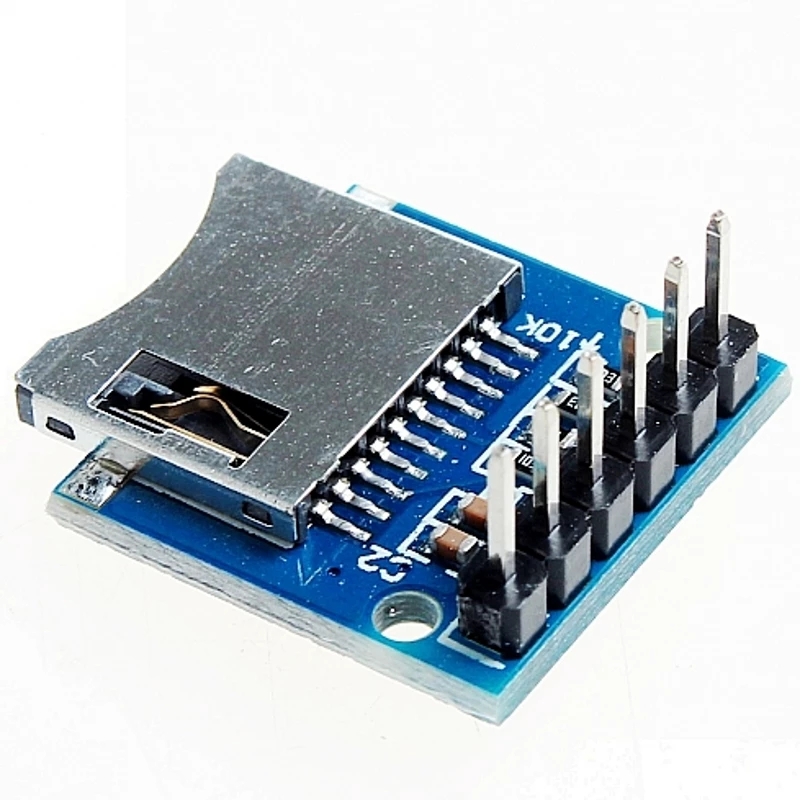

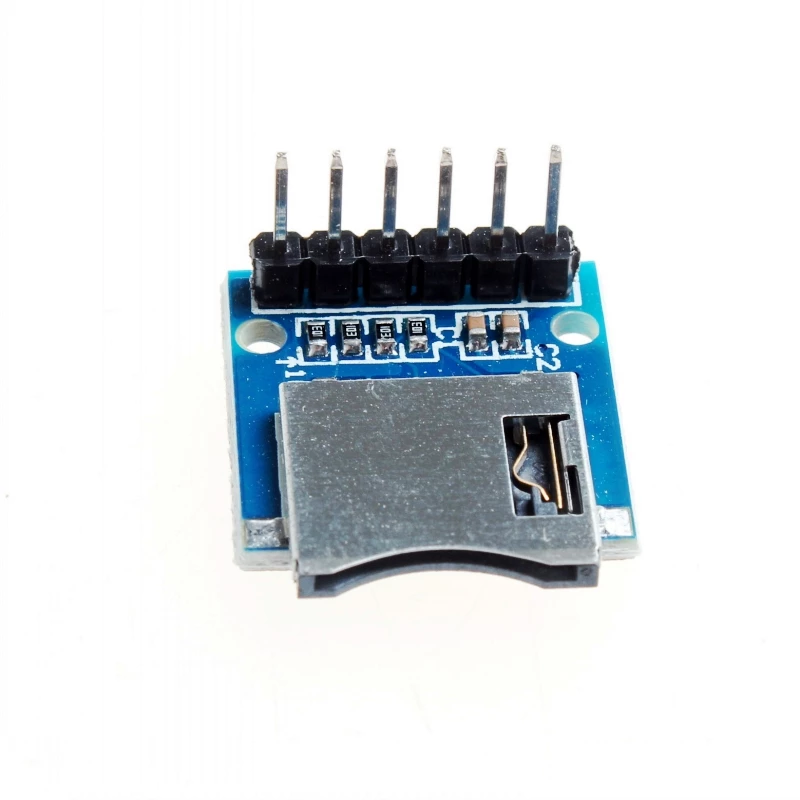

Ajoutez la mémoire souhaitée à votre projet pour stocker les données, les médias, etc. Ce module de lecteur de carte Mini Micro SD également appelé adaptateur Micro SD est conçu pour les tensions d'E/S doubles. Le module est une solution simple pour transférer des données vers et depuis une carte SD standard. Le brochage est directement compatible non seulement avec Arduino, mais peut également être utilisé avec d'autres cartes de développement de microcontrôleurs.
Le module de lecteur de carte Micro SD possède une interface SPI compatible avec n'importe quelle carte SD et utilise une alimentation de 3,3 V compatible avec Arduino UNO/Mega. Le module SD a diverses applications telles que l'enregistreur de données, l'audio, la vidéo et les graphiques.

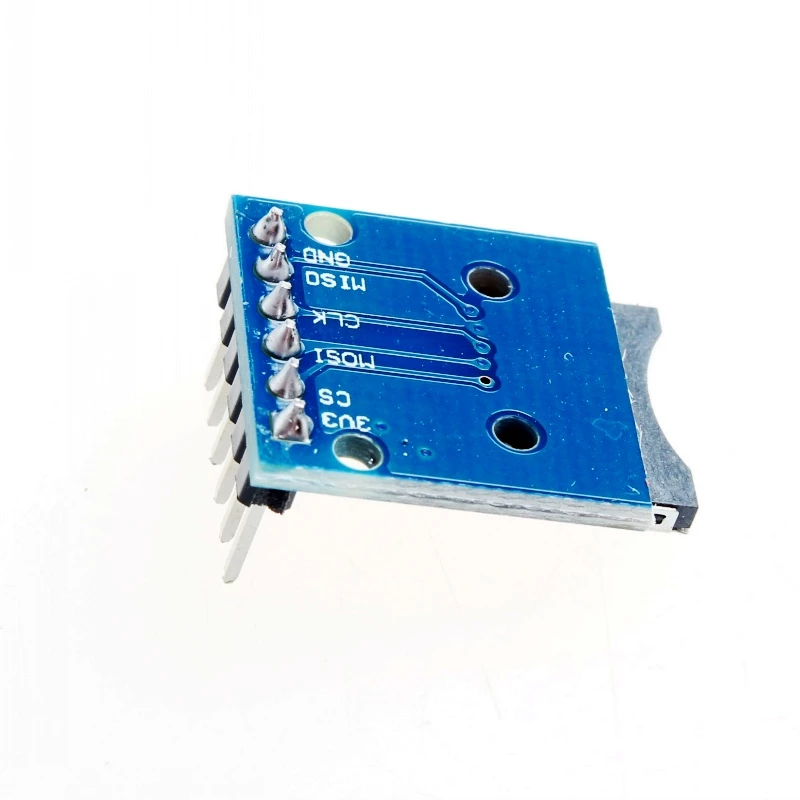

Il y a un total de six broches (GND, VCC, MISO, MOSI, SCK, CS), GND à la masse, VCC est l'alimentation, MISO, MOSI, SCK est le bus SPI, CS est la broche de signal de sélection de puce; Circuit régulateur 3.3V: sortie régulateur LDO 3.3V comme puce convertisseur de niveau, alimentation carte Micro SD.
Avec ce module, le système général de microcontrôleur AVR peut lire le signal
Traits:
-
Prend en charge le support SD du système de fichiers FAT
-
Prend en charge la lecture de fichiers au format ADCPM 4 bits
-
Reconnaître automatiquement les fichiers vocaux
-
Prise en charge du microprocesseur et du contrôle des clés
-
Sortie audio : DAC 16 bits et PWM
-
Stockage vocal maximum : 512 voix
-
Tension de fonctionnement : CC 2,6 à 3,6 V
-
Courant de repos : 16 μA (la carte SD n'est pas insérée)
Caractéristiques:
Tension d'alimentation (V) |
3.3 |
Interface de contrôle |
GND, VCC, MISO, MOSI, SCK, CS |
Taille du trou de montage |
M2 |
Taille du circuit imprimé (mm) |
18 x 20 |
Poids (g) |
4 |
Le forfait comprend :
-
1 x module de lecteur de carte mini micro SD
