CATEGORIE:   TEST - MESURE

18 000 DA

Ruprure de stock
DETAILS

Caractéristiques:
1. Le produit est fait de matériaux de haute qualité avec une qualité garantie
2. Peut tester la série 74ch, série osmo, série cd4000, série hef400, série 4500, amplificateurs opérationnels, puces d'interface, optocoupleurs, reconnaissance automatique des transistors, reconnaissance de la valeur de tension du régulateur de tension
3. Il peut également tester et intégrer plus de 1300 types de modèles de données de puce et plus de 420 types de modèles de données de transistor, couvrant la plupart des dispositifs d'usage général courants dans les 24 broches, réduction considérable de la charge de travail d'entretien et amélioration de l'efficacité du travail
4. Le produit a une apparence délicate et belle, ce qui le rend facile à transporter
5. C'est un appareil professionnel avec des boutons pour une utilisation facile et pratique



Introduction:
Il s'agit d'un testeur de maintenance multifonctionnel conçu spécifiquement pour le personnel de maintenance de première ligne, qui peut choisir différents modes de test tels que le mode 5V, le mode 3.3V, le mode automatique, etc. Il peut tester les séries 74ch, les séries 74ls, les séries osmo, les séries CD4000, les séries HEF400, les séries 4500, les amplificateurs opérationnels, les puces d'interface, les optocoupleurs, Reconnaissance automatique de transistor, reconnaissance de valeur de régulateur de tension, et ainsi de suite.

Construit dans plus de 1300 types de modèles de données de puce et plus de 420 types de modèles de données de transistor, couvrant la plupart des dispositifs communs dans 24 broches, il peut réduire considérablement la charge de travail de maintenance et améliorer l'efficacité de maintenance.

L'assistant de maintenance dispose d'une batterie empilée de 9V qui, comme une batterie de multimètre ordinaire, consomme une quantité d'énergie très ordinaire pour un multimètre numérique. Appuyez sur la touche Entrée pour démarrer l'appareil. La première fois que la machine démarre, elle exécute automatiquement un auto-contrôle. L'auto-vérification détecte que la tension de la batterie dépasse deux secondes et s'affiche à l'écran. Lorsque la tension de la batterie est inférieure à 7v, remplacez la batterie pour assurer la précision de la mesure. S'il n'y a pas d'alarme, le travail de mesure peut commencer. La résolution théorique de l'annonce native 10 ad et de la tension 5V est de 0.0048v. En raison de l'utilisation d'une alimentation par batterie, il ne convient pas à la mesure de thyristors de haute puissance. La valeur de Zener doit être basée sur la mesure réelle et ne peut pas être basée uniquement sur la valeur nominale. Le répertoire par défaut pour l'initialisation est le répertoire de recherche. Un optocoupleur typique peut tester jusqu'à dix paramètres, et la simple mesure du rapport logique de l'optocoupleur a peu de signification pratique. Cette machine peut tester la tension de saturation secondaire de l'optocoupleur pour référence. Test optocoupleur standard de 4 pieds.



Instructions du produit:
Il y a sept boutons sur le panneau, qui sont utilisés pour le haut, le bas, la gauche, la droite, les touches de saisie et les touches de raccourci o et p.
Les touches haut et bas sont utilisées pour ajuster le répertoire et changer le modèle, tandis que les touches gauche et droite sont utilisées pour déplacer le curseur vers la gauche et vers la droite pour sélectionner l'élément à modifier. La clé d'entrée est utilisée pour changer de machine et exécuter des commandes de test. Ouvrez les couvercles de batterie sur les deux batteries 5 #1.5v et fermez les couvercles de batterie. Appuyez sur Entrée pendant plus de 2 secondes pour démarrer la machine, et la tension actuelle de la batterie sera automatiquement affichée. Lorsque le niveau de la batterie est trop bas, remplacez la batterie. Si la tension est trop basse, cela affectera la fiabilité des résultats du test et la protection contre l'arrêt automatique.

Allumage: appuyez sur la touche Entrée pendant plus de 2 secondes pour allumer.

Arrêt:
1 Appuyez sur la touche Entrée dans le répertoire OFF pour arrêter immédiatement la machine.
2 Appuyez sur pour entrer dans n'importe quel répertoire et appuyez sur la touche Entrée pendant plus de 10 secondes pour raccrocher.
3. Arrêt automatique après 60 secondes sans aucune opération
Raccourci 1: Appuyez sur la touche 0 pour éteindre rapidement la machine (Type 06)
Bouton 2: Appuyez sur la touche p pour répéter le bouton d'auto-vérification et de réinitialisation

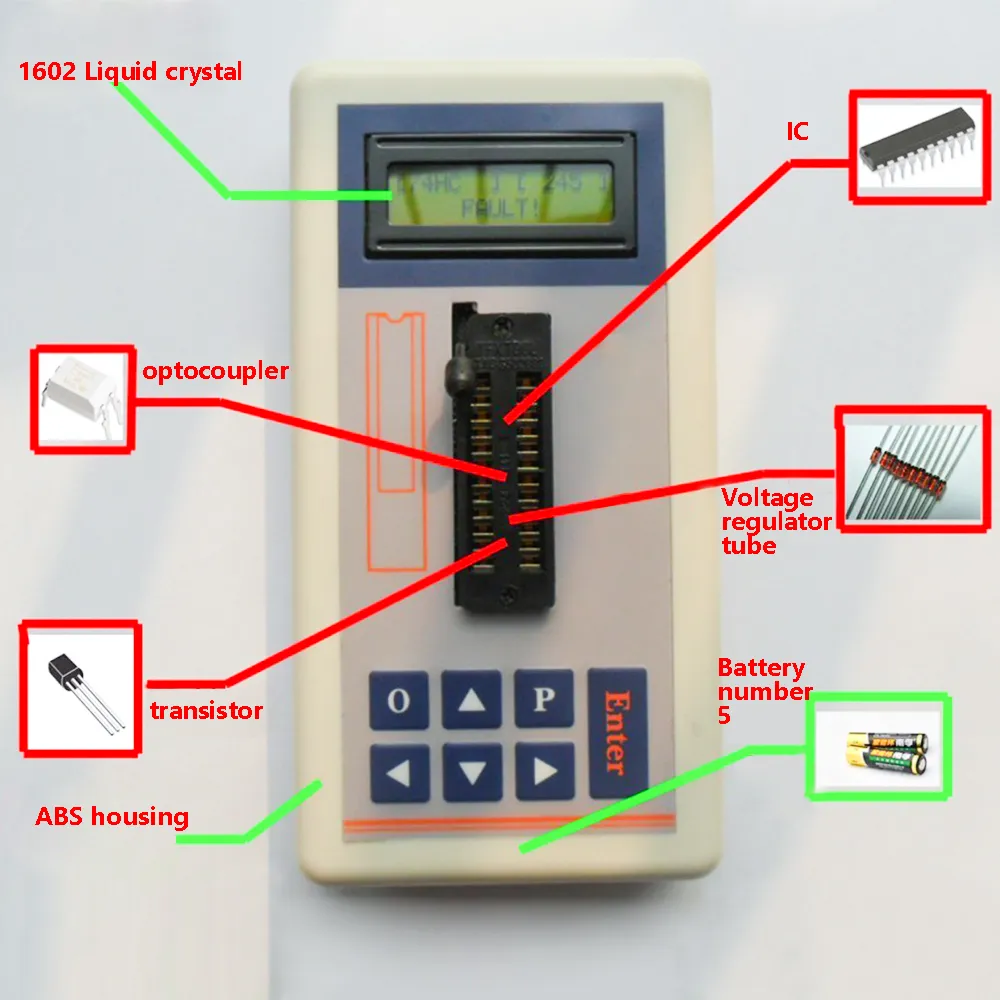

Méthode de positionnement de l'équipement:
1. Placez la puce et l'optocoupleur au-dessus de l'alignement, et alignez le circuit intégré à 1 broche avec la base.
2. Le transistor de gauche a principalement trois fentes.
3. Placez le régulateur IC sur les broches 13 et 14.
Remarque: L'ordre des broches d'affichage du transistor correspond aux blocs IC de 10 pieds, 11 pieds et 12 pieds de gauche à droite, respectivement.
(Batterie ou adaptateur non intégré)



Le forfait comprend:
Paquet 1: Testeur X1

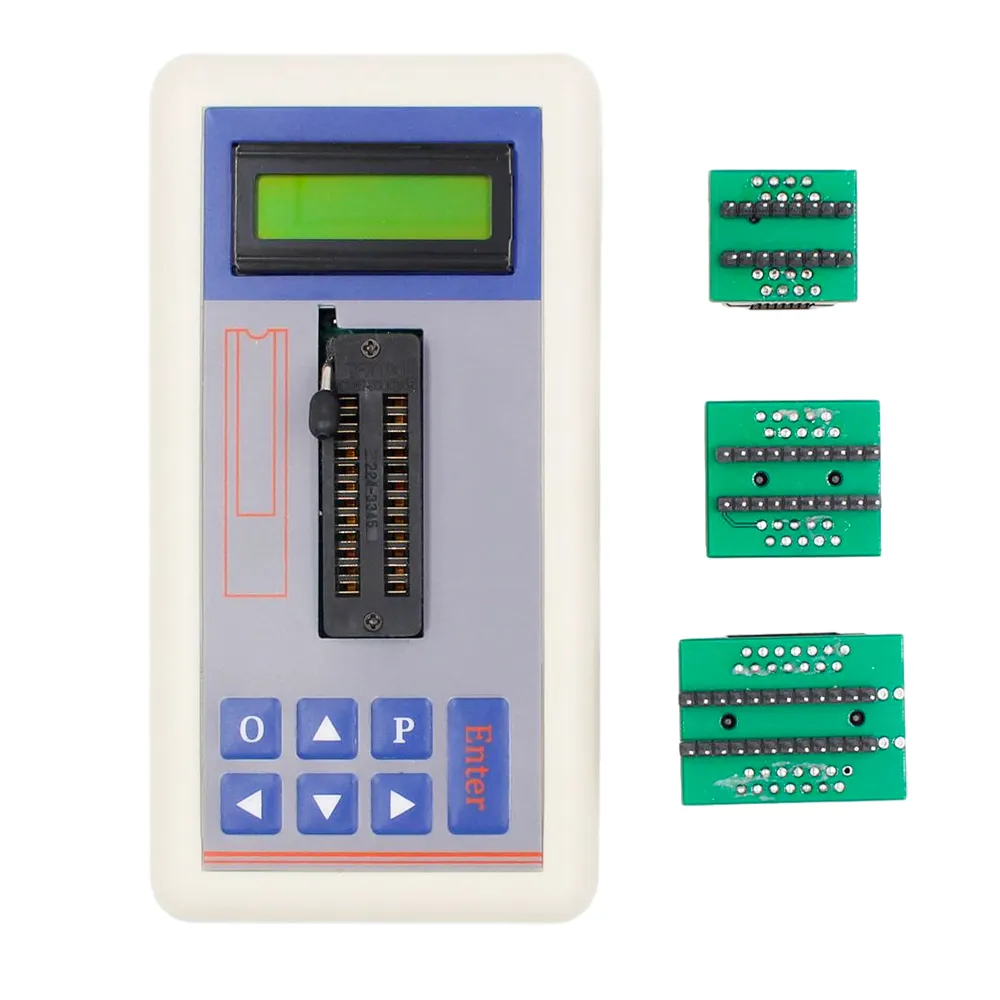

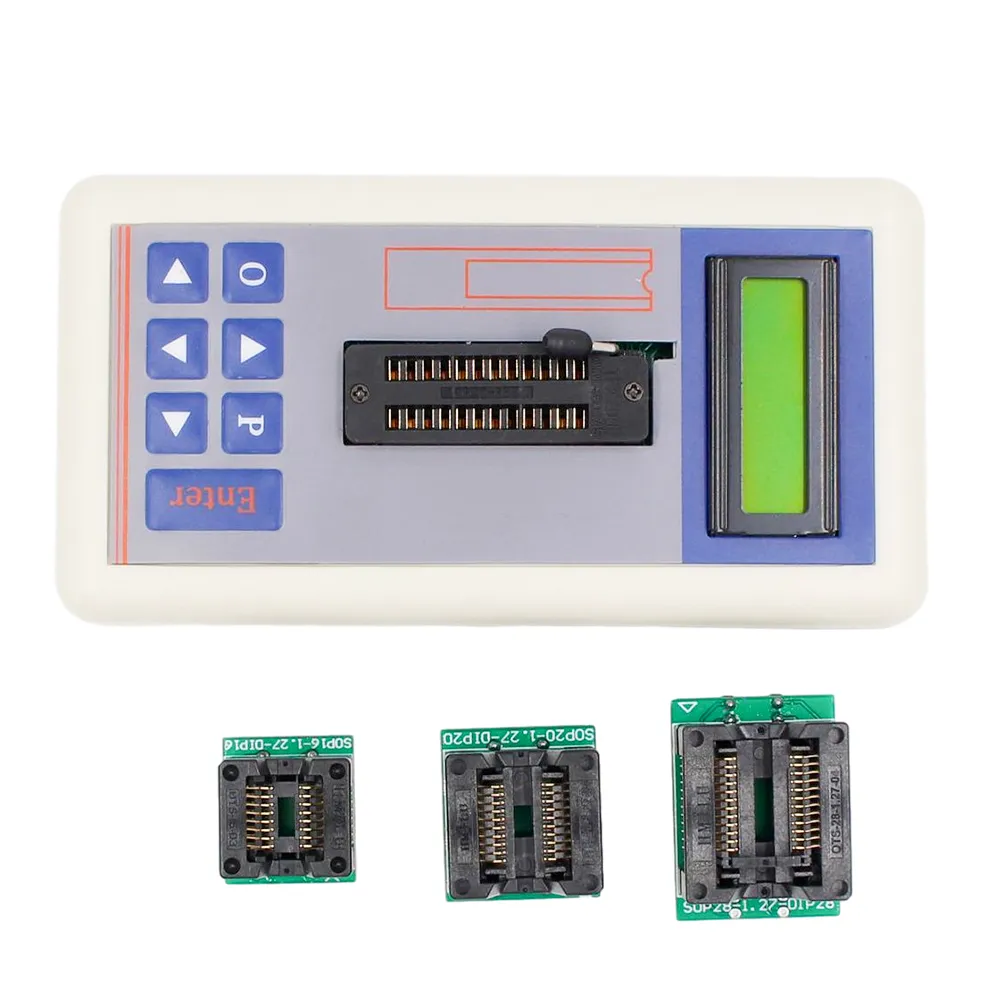

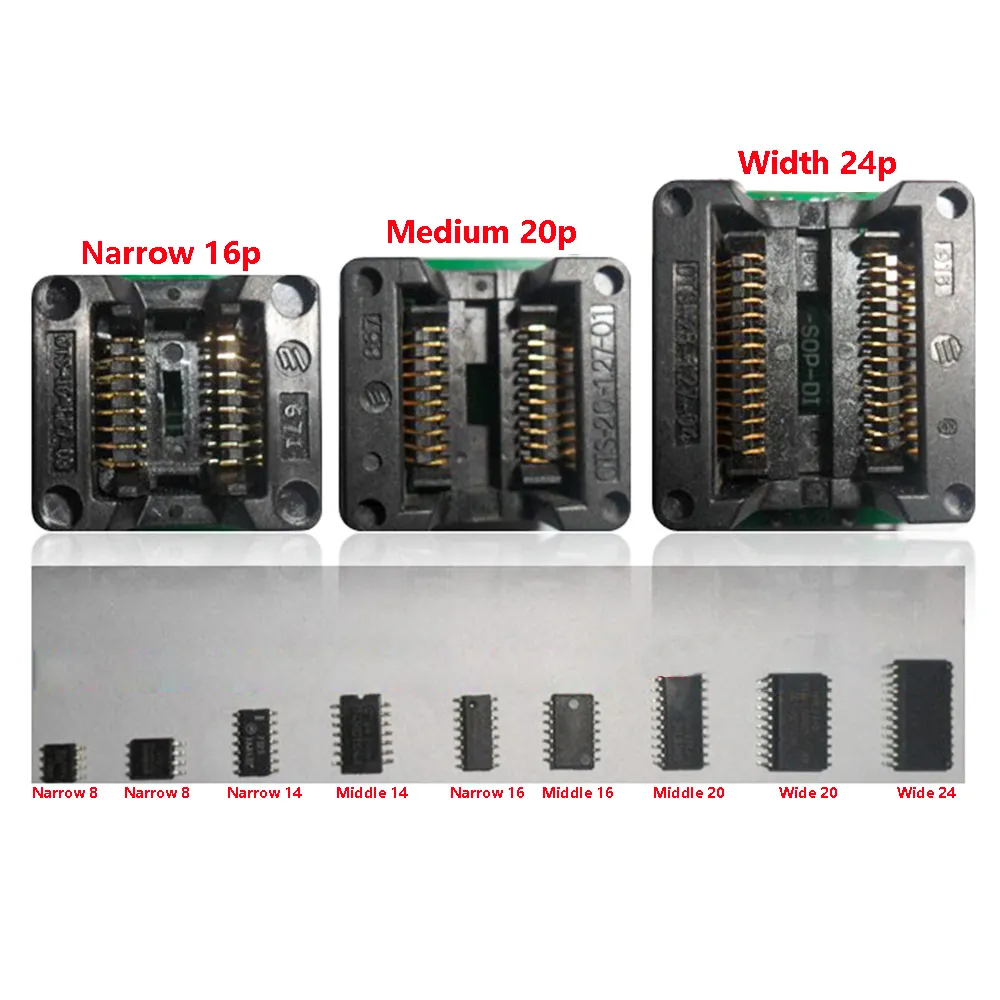

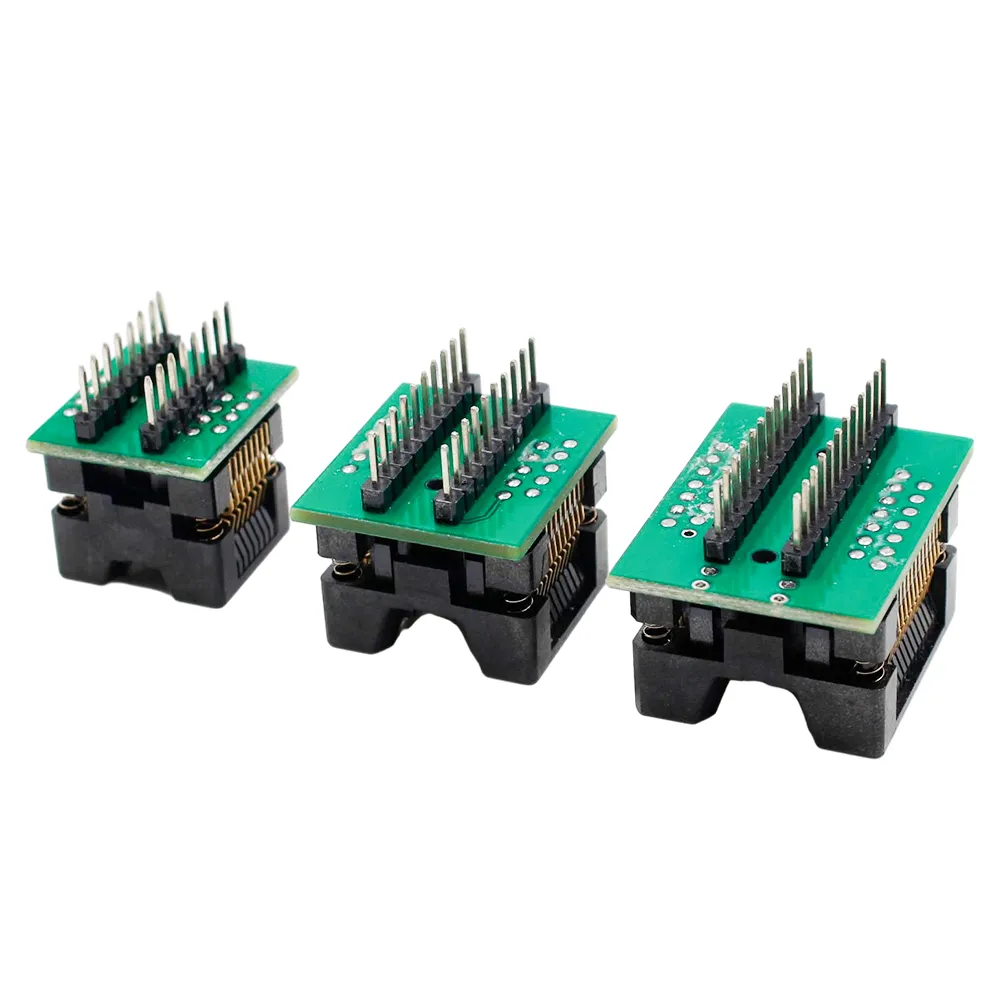

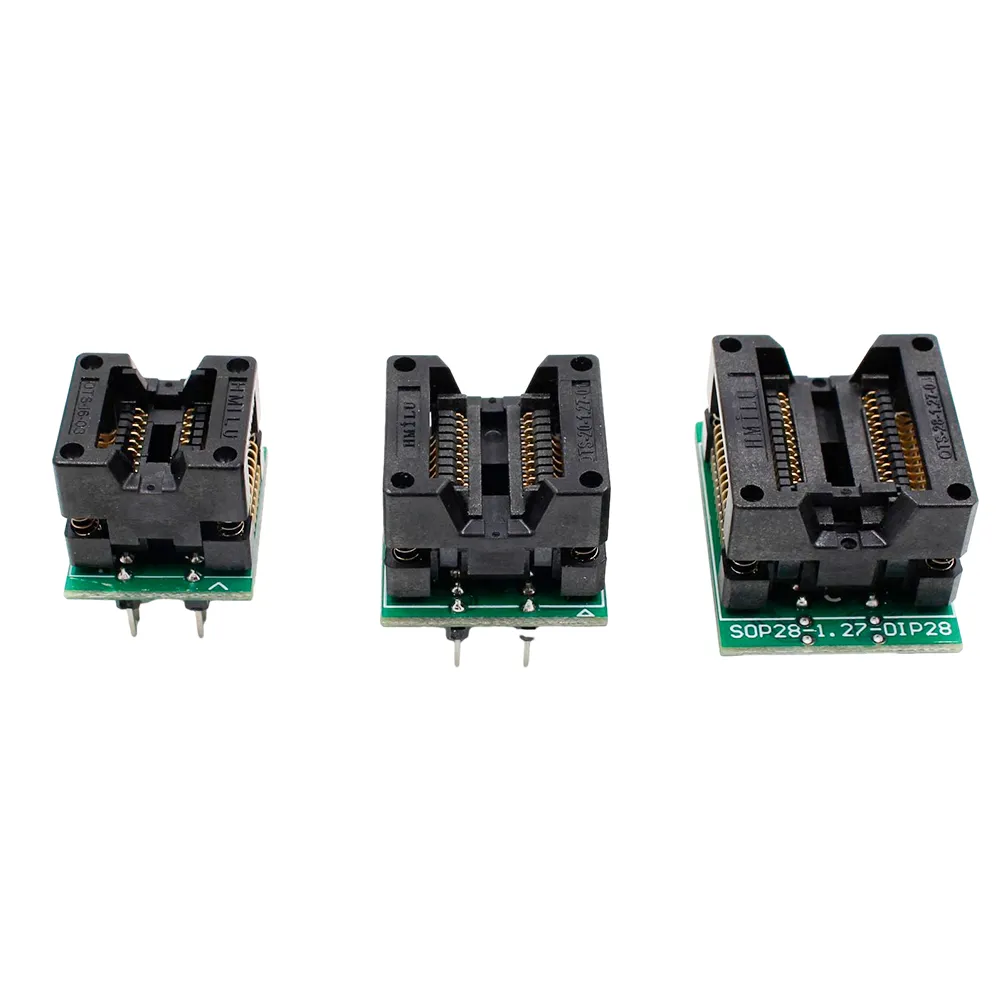

Paquet 2: Testeur X1 + 16PIN Burner X1 + 20PIN Burner X1 + 24PIN Burner X1
