Caractéristiques:
1. Ce produit est un compteur de mesure/comptage de vitesse multifonction avec fonction de mesure de vitesse, fonction de comptage et fonction de sortie d'alarme de limite supérieure.
2. Avec des performances fiables, une installation simple et une large gamme d'applications, il s'applique généralement à toutes sortes d'équipements mécaniques, tels que les moissonneuses, les machines-outils, les moteurs, les ventilateurs, etc. où la mesure de vitesse de rotation est exigée pour des dispositifs, aussi bien que la production comptant et d'autres occasions.
3. Ce produit est compatible avec le commutateur de Hall, le commutateur de proximité en métal, le commutateur de proximité infrarouge et d'autres signaux de commutateur de détection.
4. Ce produit peut émettre un canal de signal d'alarme NPN, et l'utilisateur peut connecter l'indicateur lumineux et le sondeur pour l'avertir. L'utilisateur peut personnaliser la valeur du champ d'alarme.
5. Le capteur de support de ce produit est un capteur à trois fils, qui utilise la technologie électronique pour rendre le capteur haute sensibilité, forte fiabilité, bonne performance anti-interférence, fonctionnement stable à long terme et peut être utilisé pour les fonctions de mesure et de comptage de la vitesse.
6. Ce produit adopte un capteur Hall pour la mesure de la vitesse. Grâce à la fonction interne du programme, une sonde peut être réglée pour plusieurs points de détection, améliorant ainsi la précision de la détection. La mesure de la vitesse adopte la méthode de mesure de la vitesse moyenne sur plusieurs périodes, qui offre une large gamme de mesures à basse vitesse, à grande vitesse et une excellente précision de mesure. La fonction de comptage est réalisée par la fonction de comptage externe de la minuterie monopuce, qui est stable et fiable.

Paramètres:

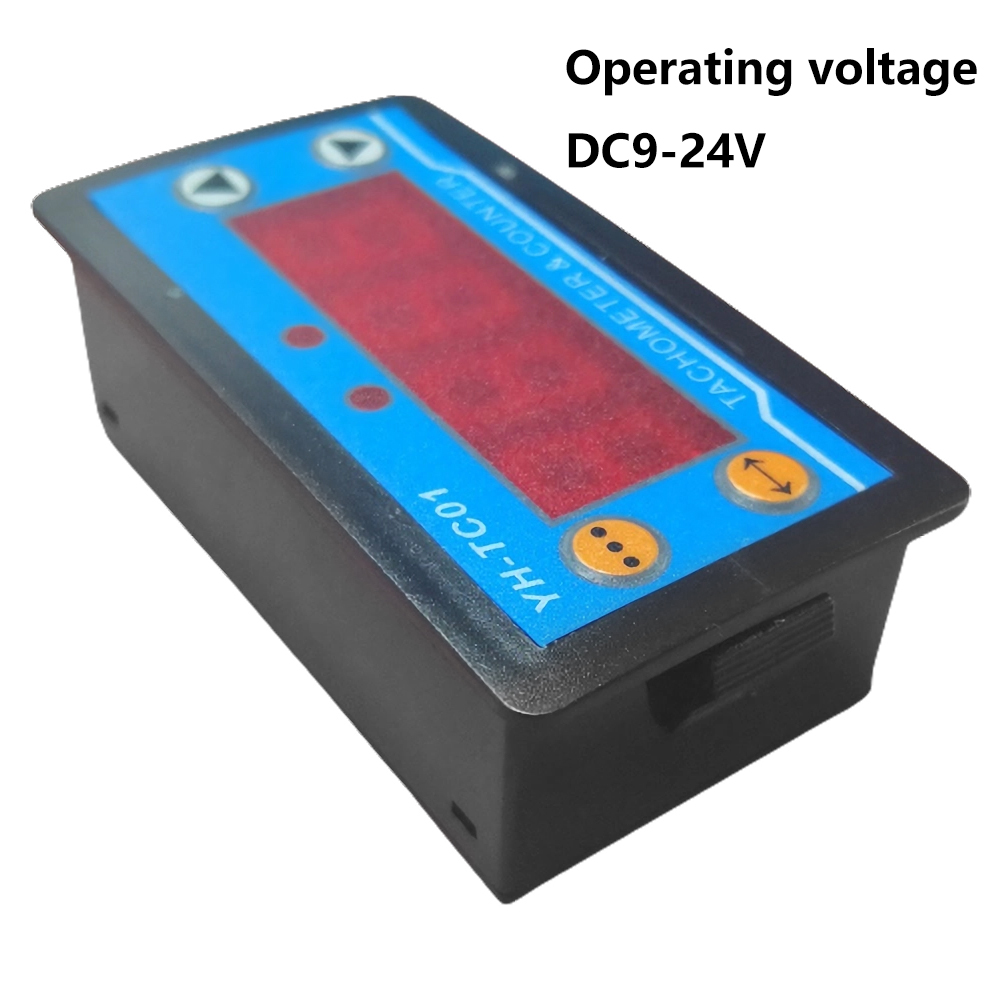

Tension de travail: DC9-24V
Plage de base: point de détection unique plage de vitesse 30-80000 rpm
Plage de vitesse = plage de point unique/nombre de points de détection (minimum 10 tr/min)
Compte: 1-9999
Plage d'erreur: ± 1%,
Taux de rafraîchissement:>1 fois/seconde
Affichage: tube nixie rouge 4 bits de 0.56 pouces
Dimension totale: 78x42x24mm
Taille du trou: 76.5X39.5mm
Méthode d'installation: installation intégrée
Température de fonctionnement: 0 à 60 ℃ (humidité relative inférieure à 80%)
Description de l'affichage:
Ce compteur de vitesse utilise un tube nixie à 4 chiffres pour afficher les données
Résolution d'affichage à point de détection unique de vitesse
La résolution de l'affichage ne représente que le nombre de chiffres affichés, pas la précision de la mesure
Résolution d'affichage de la vitesse (tr/min)
Affichage de la rotation du point de détection multiple = affichage de la vitesse de rotation du point de détection unique/nombre de points de détection
La résolution d'affichage est 1 fois lors du comptage

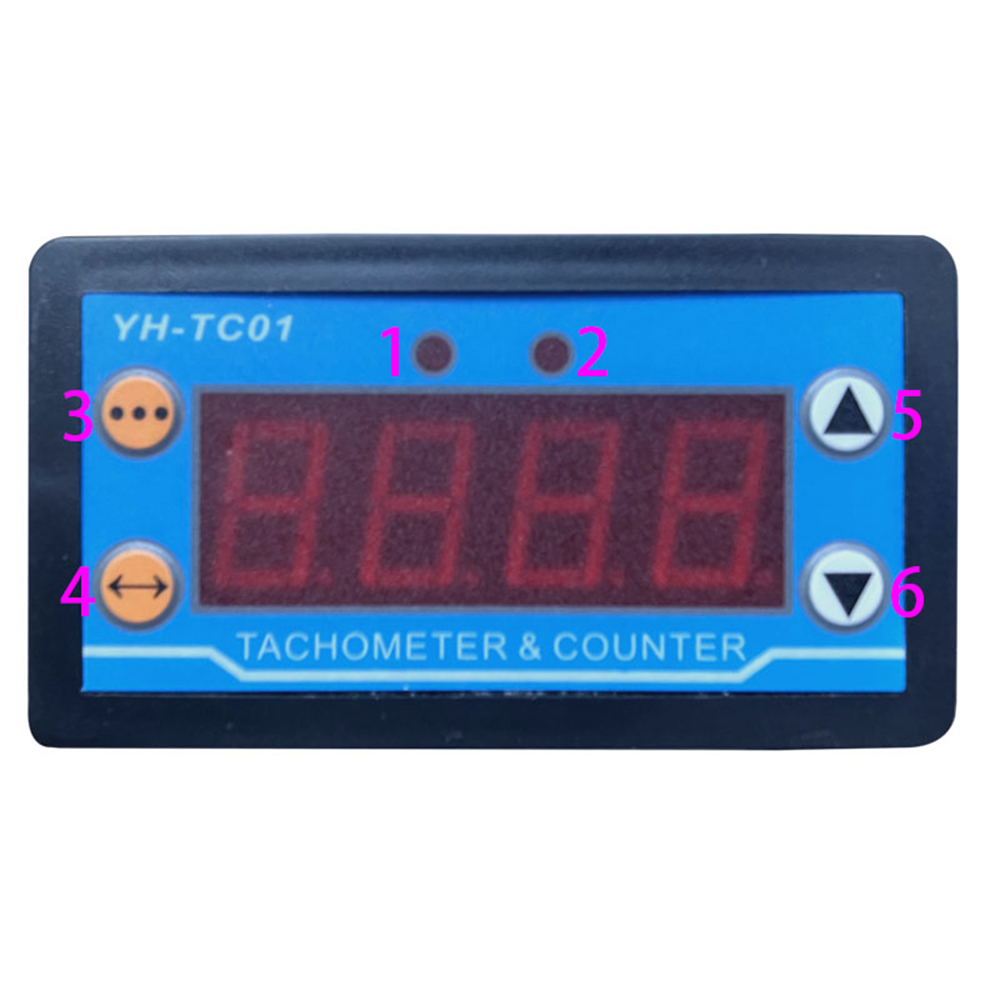

Description du panneau:
Description de la fonction SN
1. Le voyant d'état de travail est toujours allumé
2 Lorsque l'indicateur d'alarme répond aux exigences d'alarme, il sera allumé,
3 Touche de fonction Menu pour entrer dans le menu/quitter le menu/enregistrer les paramètres
4 Touche Maj pour entrer dans le bit de réglage/sélection
5. Navigation dans le menu haut/augmentation des paramètres
6 Abaissement du menu clé navigation/diminution des paramètres

Instructions d'utilisation
Réglage des paramètres:
1. Entrez dans le menu: appuyez une fois sur la touche de fonction de menu pour entrer dans le réglage du menu
2 Navigation dans le menu: utilisez les boutons haut et bas pour parcourir le menu
3 Entrez le réglage: appuyez une fois sur la touche Maj pour entrer le réglage
4 Changement de paramètre: changez les paramètres en appuyant sur les boutons haut et bas
5 Sauvegarde des paramètres: appuyez une fois sur la touche de fonction du menu pour enregistrer le paramètre
6 Quitter le menu: appuyez à nouveau sur la touche de fonction menu pour quitter le menu
Description de l'alarme:

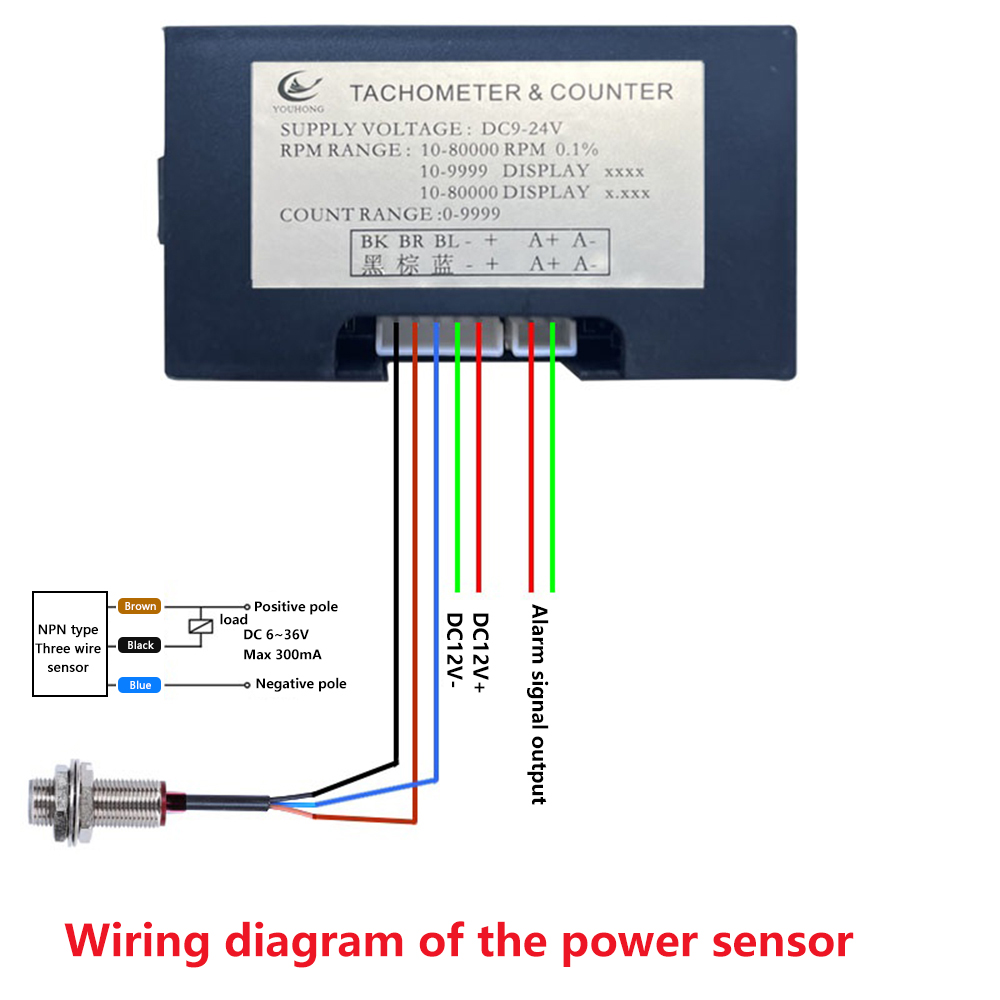

Lorsque la valeur de détection actuelle atteint les exigences d'alarme, le voyant d'alarme s'allume et A + A émet un signal d'alimentation de 12V (identique à la tension d'alimentation), qui peut être connecté à un buzzer ou autre dispositif d'invite d'alarme, et le courant ne peut pas dépasser 500mA.

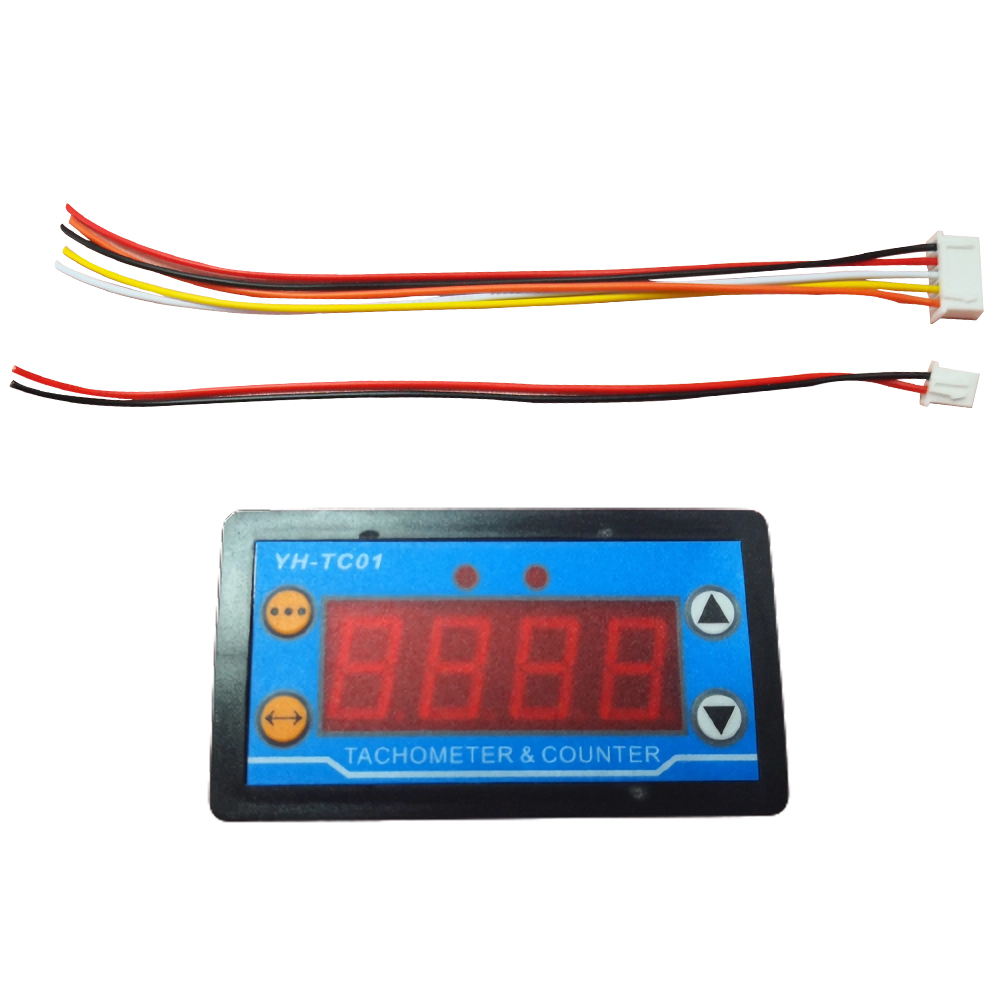

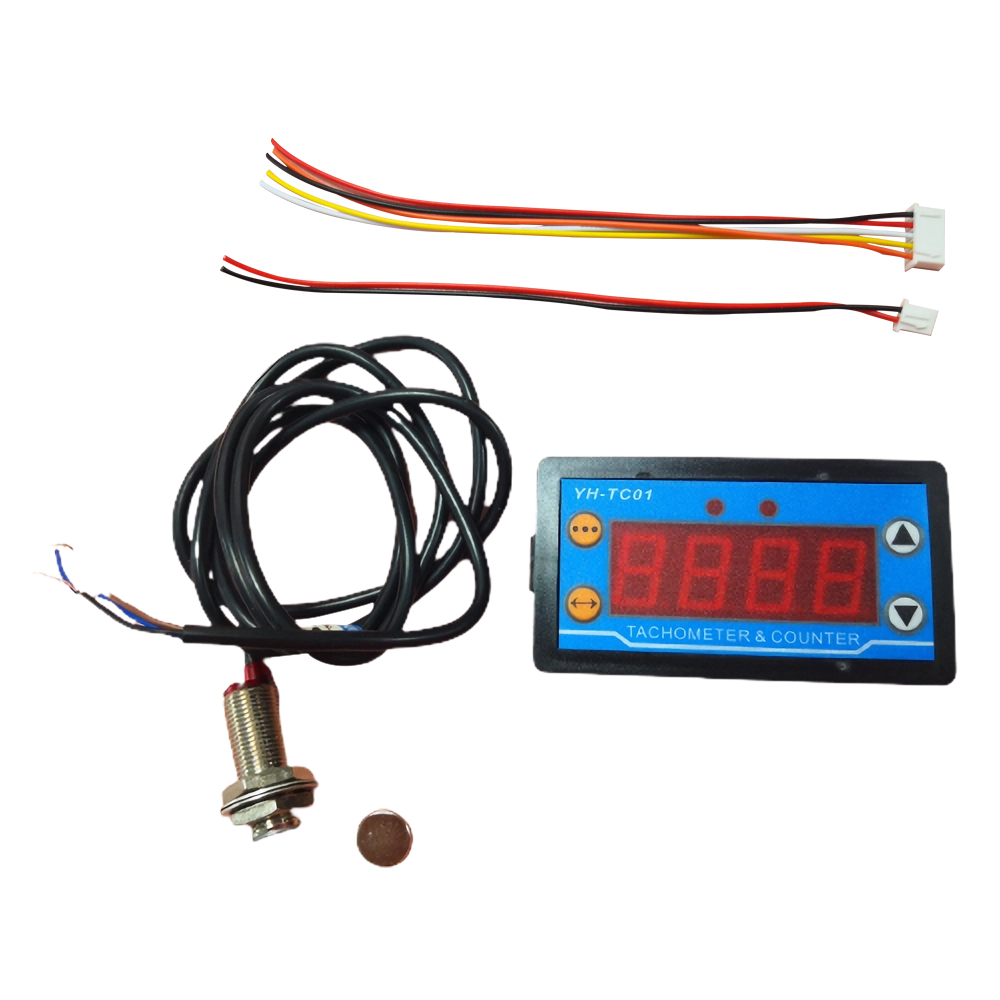

Le forfait comprend:
1x tachymètre
Câble plat du noyau 1X5
Câble plat du noyau 1X2
1X capteur NJK-5002C
1X aimant
