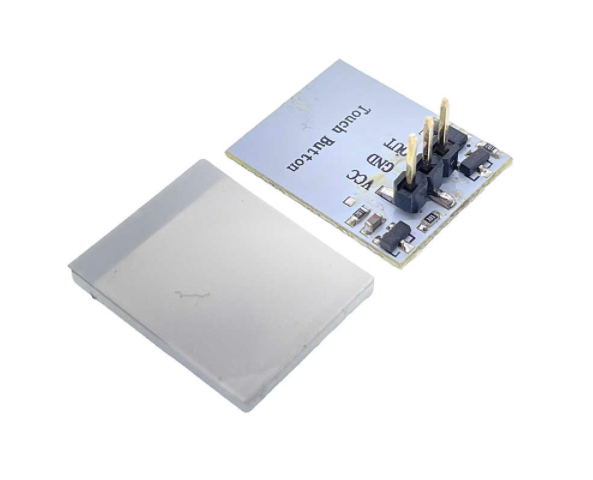

Switch interrupteurs tactile capacitif HTTM 2.7 V é 6 V

Présentation

Signaler cet article

HTTM-□ ◇ △:

HTTM est un raccourci pour HelTec Touch Model;

□ → Le nombre de touches: S-clé, D-double liaison, T-triple clé, F-quatre construit;

◇ → Attribut de version: C-version régulière, S-édition spéciale (version personnalisée);

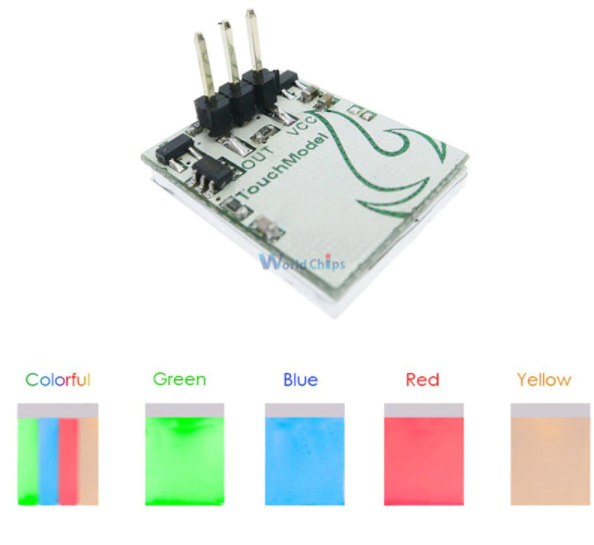

△ → Couleur de rétroéclairage: B-bleu, R-rouge, G-jaune-vert

Par exemple:

HTDS-SCR: module tactile rétroéclairé classique à touche unique, rouge

Dans les médias tactiles, tels que les lecteurs multimédias portables et les appareils portables mobiles, tels que les produits de grande capacité et de haute visibilité, ont été largement adoptés. En raison de sa facilité d'utilisation, de la mode et des avantages à faible coût, de plus en plus de produits électroniques des touches mécaniques traditionnelles pour toucher le bouton tactile.

Cas d'application client existant:

L panneau d'opération de capot de gamme;

Interrupteur tactile L

L détecteur portatif d'environnement d'air à la maison;

L dispositif de contrôle industriel avec clavier de fonction étanche;

L Équipement de voiture;

L Affichage des informations du banc d'essai Bluetooth.

Le module de touche tactile HTTMSeries présente les caractéristiques suivantes:

1. Il n'y a pas de pièces mécaniques, ne s'use pas, durée de vie illimitée, réduire le coût de l'entretien tardif;

2. La partie de détection peut être placée derrière n'importe quelle couche isolante (généralement en verre ou en matière plastique), il est facile de rendre le clavier avec le milieu environnant scellé pour jouer le rôle de l'humidité et de l'eau;

3. conception de panneau arbitraire, taille de bouton, forme n'importe quelle conception, caractères, marques déposées, perspective et d'autres combinaisons, de sorte que le sens global du produit plus fort;

4. Par rapport aux boutons physiques, toucher le bouton est plus vulnérable;

5. La sortie du signal de réglage peut être émise en verrouillant la sortie ou le niveau en modifiant la résistance à l'arrière (voir section 3.3.2);

6 + 2.7V ~ + 6 V large plage d'entrée de tension, + 3.3 V sortie de signal, peut être directement utilisé pour piloter le relais, l'optocoupleur, les lumières LED et autres originaux;

7. -30 ~ + 70 ° Plage de température de fonctionnement;

8. Sensible au toucher, sans hystérésis, retard, scintillement et autres réactions indésirables;

9. Algorithme anti-brouillage intégré, avec une excellente performance anti-brouillage.

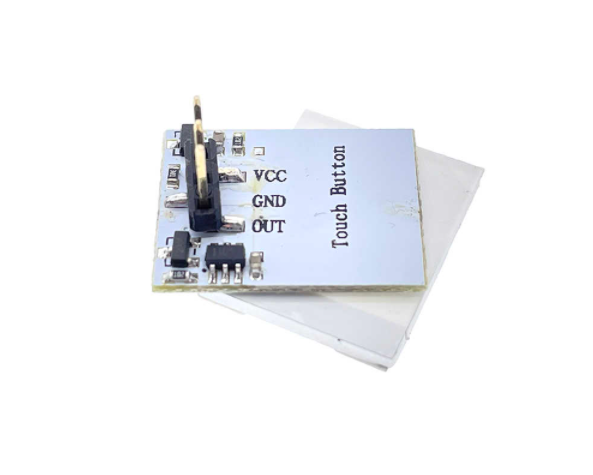

Définitions et paramètres des broches

• Tension de fonctionnement: + 2.7 ~ 6V

• Température de fonctionnement: 30 ~ + 70 °

• Tension de sortie de broche de sortie: + 3.3V ± 0.1V

• Courant de sortie maximum OUTPin: 500mA

Taille mécanique:
