Shield KIT cnc v4+3 Driver DRV8825 OU A4988
CATEGORIE: MACHINE CNC LASER🗜️⚙️
ref: GG102 400 DA
DETAILS

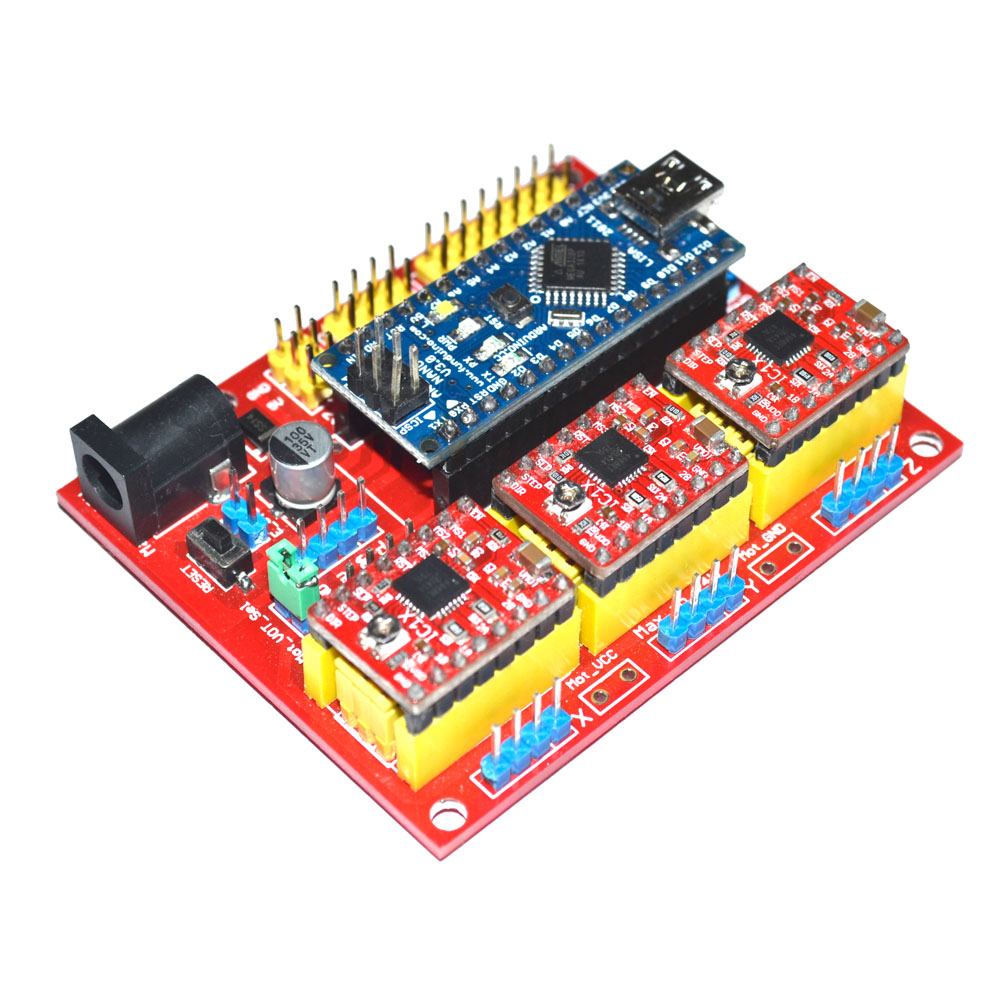

Powertech vous propose un CNC Shield v4 pour Arduino Nano + 3 piece A4988

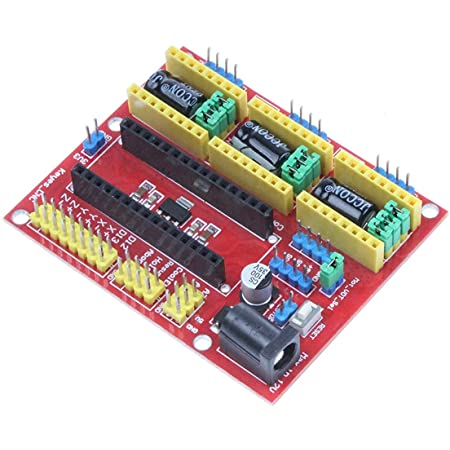

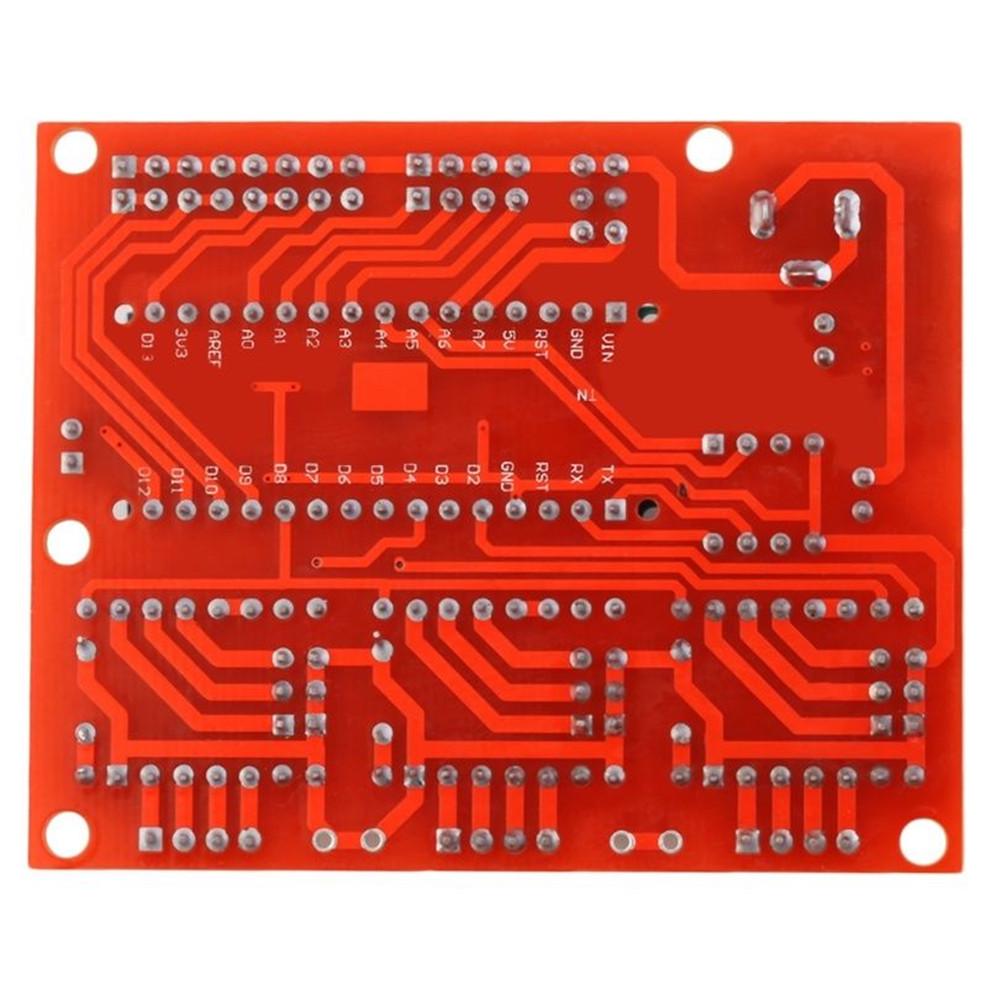

CNC Shield v4 pour Arduino Nano + 3 piece A4988 est un shield CNC à 3 axes pour moteur pas à pas pour Arduino Nano.
Contrairement aux autres shield de moteur adaptés uniquement à l'Arduino Uno, ce shield CNC v4 vous permet de brancher facilement votre Arduino Nano pour contrôler une machine à gravure à 3 axes ou laser complètement.
L'unité est compatible avec les chips Nano UART CH340 ainsi qu'avec les boards Nano d'origine (non inclus).
Le bouclier repose également sur les pilotes du moteur pas à pas A4988 (non inclus).
L'unité offre également des broches I2C IO pour l'expansion de votre machine avec un écran LCD et des boutons endstop, des capteurs et des lumières.
CARACTÉRISTIQUES:
-----------------------------
• 3 axes
• Driver A4988
• Arduino Nano
• 2A courant par bobine
• Input: 7.5-12VDC
• Contrôle du moteur à quatre fils à deux phases
• Interfaces IO et I2C pour d'autres connexions (LCD, boutons, capteurs, lumières, etc.)
• Logiciel GRBL compatibleCaractéristiques shield cnc v3 :
Compatible avec GRBL 0.8c.
Support pour 4 axes (X, Y, Z, A)
2 connexions pour les interrupteurs de fin de course pour chaque axe (6 au total)
Sortie "Activer broche" et "direction"
Sortie "Liquide de refroidissement"
Compatible avec Pololu A4988 et DRV8825
Cavaliers pour le contrôle de micro-pas (Les conducteurs aiment le support de DRV8825 jusqu'à 1/32 pour plus de précision)
Design compact
Les moteurs peuvent être connectés avec des bornes de type Molex à 4 broches
Puissance: 12-36V DC. (Selon les pilotes utilisés)
Caractéristiques du pilote de moteur pas à pas A4988 :
Tension de fonctionnement de 8 à 35 volts
Courant maximum par bobine: 2 ampères
Capacité de "micro-pas à pas"
Interface simple à 2 broches avec microcontrôleur: STEP STEP et DIRECTION
5 résolutions différentes: Pas complet, 1/2 pas, 1/4 pas, 1/8 pas et 1/16 pas.
Contrôle du courant réglable grâce à un potentiomètre dans le module
Protection contre la surchauffe, la basse tension, les courts et autres conditions d'erreur communes
