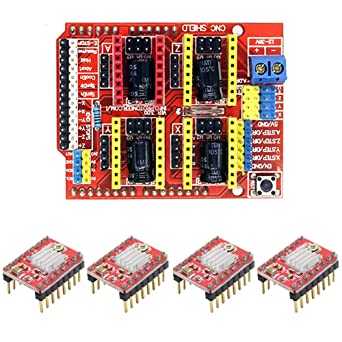

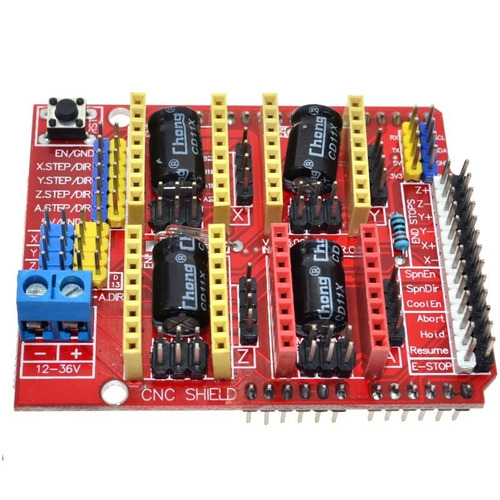

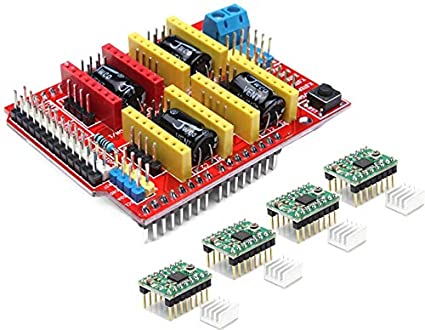

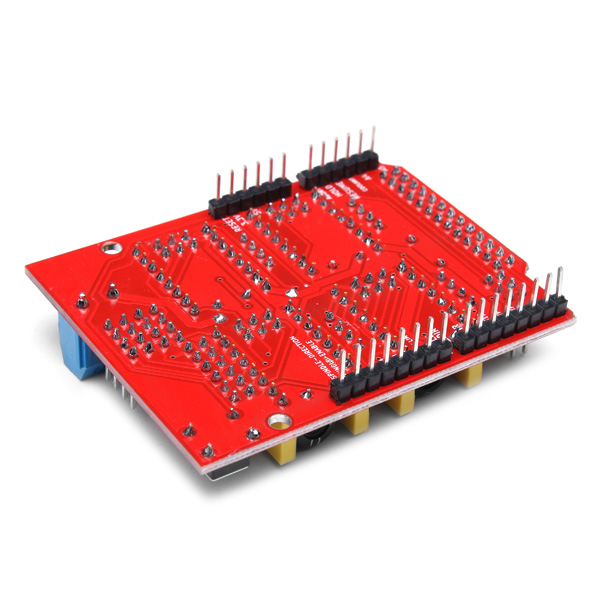

CNC Shield est une petite carte qui vous permet de contrôler jusqu'à 4 moteurs pas à pas grâce à son format de blindage. Il prend en charge 4 contrôleurs de puissance Pololu A4988 ou Pololu DRV8825 (non inclus) et dispose de toutes les connexions nécessaires pour connecter les interrupteurs de fin de course, les sorties relais et divers capteurs. Il est entièrement compatible avec le firmware de contrôle GRBL
Avec cette plaque, vous pouvez avoir un système complet pour assembler votre propre machine CNC, découpeuse laser ou tout autre système nécessitant un contrôle précis avec les moteurs pas à pas.
Caractéristiques shield cnc v3 :
Compatible avec GRBL 0.8c.
Support pour 4 axes (X, Y, Z, A)
2 connexions pour les interrupteurs de fin de course pour chaque axe (6 au total)
Sortie "Activer broche" et "direction"
Sortie "Liquide de refroidissement"
Compatible avec Pololu A4988 et DRV8825
Cavaliers pour le contrôle de micro-pas (Les conducteurs aiment le support de DRV8825 jusqu'à 1/32 pour plus de précision)
Design compact
Les moteurs peuvent être connectés avec des bornes de type Molex à 4 broches
Puissance: 12-36V DC. (Selon les pilotes utilisés)
Caractéristiques du pilote de moteur pas à pas A4988 :
Tension de fonctionnement de 8 à 35 volts
Courant maximum par bobine: 2 ampères
Capacité de "micro-pas à pas"
Interface simple à 2 broches avec microcontrôleur: STEP STEP et DIRECTION
5 résolutions différentes: Pas complet, 1/2 pas, 1/4 pas, 1/8 pas et 1/16 pas.
Contrôle du courant réglable grâce à un potentiomètre dans le module
Protection contre la surchauffe, la basse tension, les courts et autres conditions d'erreur communes
