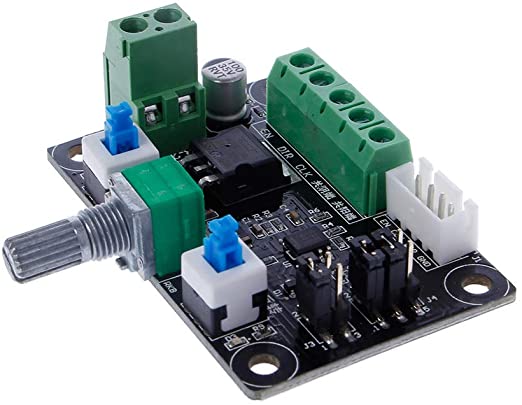

Caractéristique :
1, ce module est un module de génération d’impulsions, fournissant le signal de commande au pilote pas à pas.
Pour contrôler le moteur pas à pas, il doit être équipé d'un entraînement.
2, ce contrôleur simple + moteur pas à pas + moteur pas à pas + alimentation en courant continu peut être composé d'un simple jeu de plate-forme de contrôle.
3, le contrôleur a une haute 5.4k-160khz, moyen 540-16.6khz, faible total 80-2.4khz de 3 types de signal basse fréquence peut être utilisé pour sélectionner le cavalier.
4, peut produire un signal d'impulsion, peut également produire un signal PWM, peut choisir le cavalier.
5, la fréquence de mesure: PUL et extrémité de cathode commune.
Différent pilote pas à pas peut marquer un nom différent
EN = ENA = FREE Enable
PUL = PULS = CLK impulsion
DIR = CW = CWW Direction

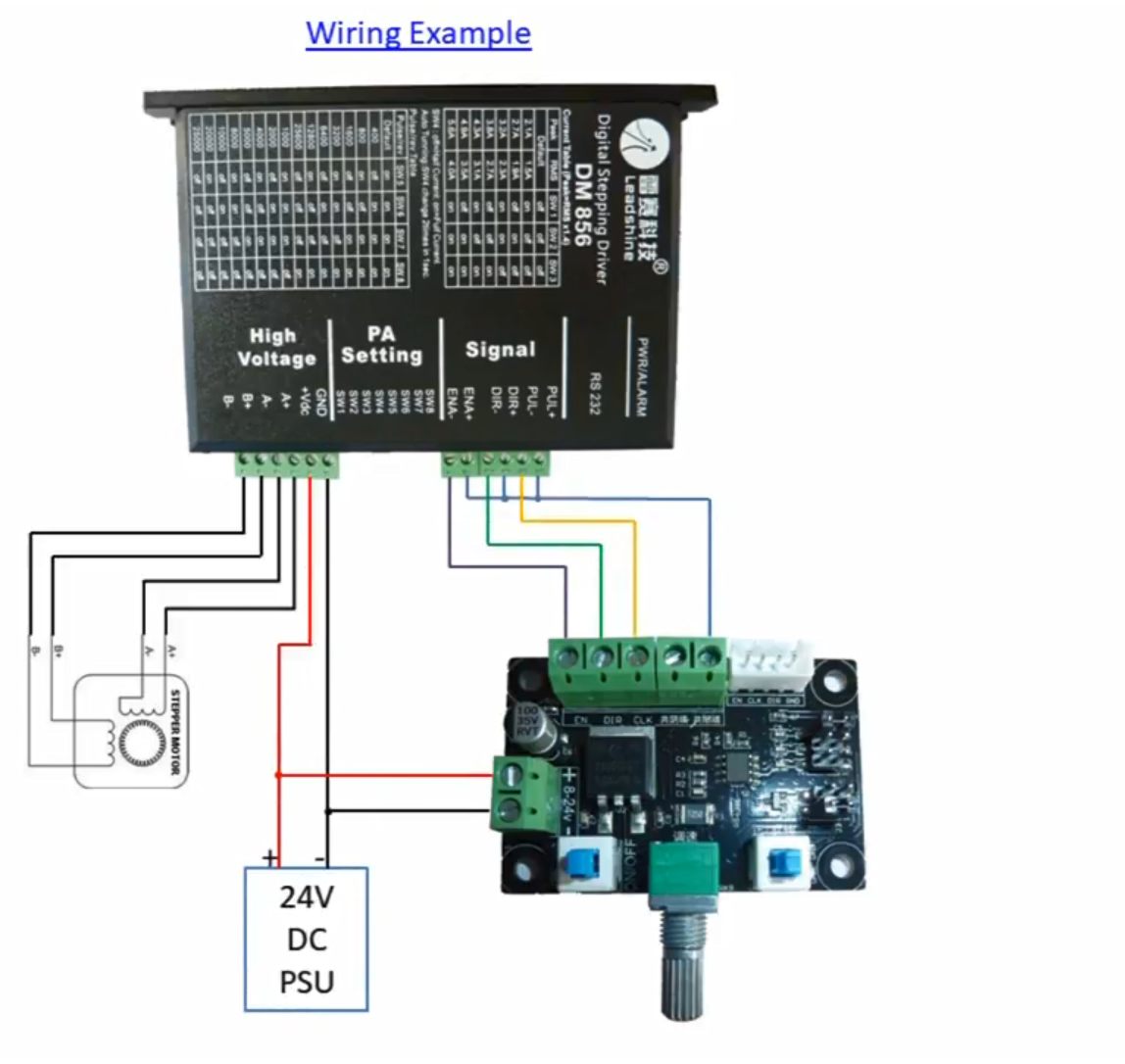

Méthode de connexion d'anode commune (B)
EN + PUL + DIR + connectez ensemble à com +
EN- connectez EN
PUL- connectez CLK
DIR- connect DIR
Cathode commune Méthode de connexion (B)
EN- PUL- DIR- à connecter ensemble pour com-
connecter EN + connecter EN
PUL + connecter CLK
DIR + connecter DIR
Description du produit
La description:
Ce contrôleur peut générer des fonctions de signal PWM, la carte possède un cavalier, vous pouvez définir la sélection par défaut fournie dans le signal de fréquence de pouls.
