Description:

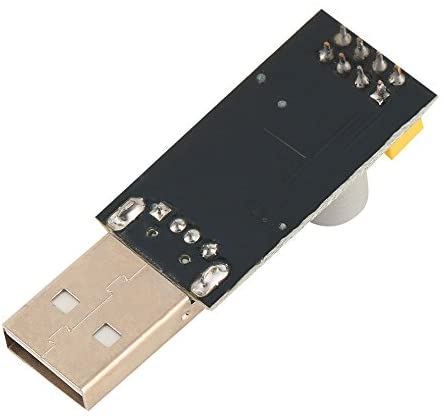

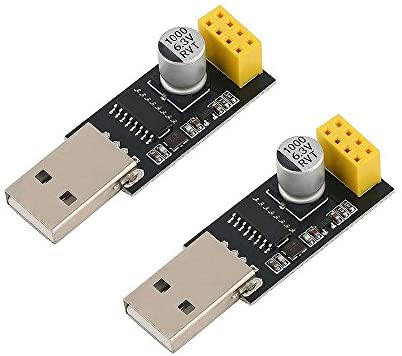

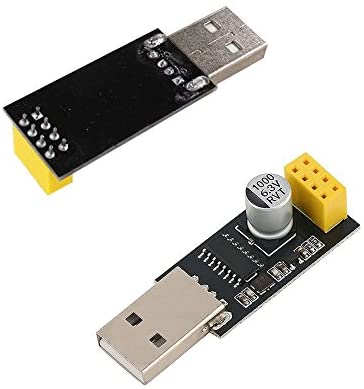

Ce module est un adaptateur / programmateur USB pour les modules ESP8266 de type ESP-01.

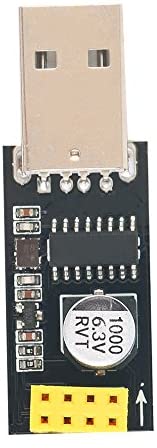

Il est commodément équipé d'un connecteur femelle 2x4P 2,54 mm pour brancher l'ESP01 (selon l'illustration photo 2) et configurer ou lancez-le tout de suite.
Un grand plafond de 1000 u F aidera à obtenir un VCC 5.0V stable du bus USB et du cavalier (à droite de l'en-tête 2x4P) (nous n'offrons aucun cavalier !!!! ) aidera à configurer la ligne GPIO0 en fonction des besoins.
Le module est basé sur le pont USB-UART CH340 de WCH qui est compatible avec toutes les plates-formes.
Note:
Pour une utilisation avec la plate-forme ESP8266 et pour l'IDE, il est nécessaire de basculer manuellement l'état GPIO0 pour le mode de travail, afin d'obtenir un téléchargement entièrement automatique, il est très probablement possible, pour un effort très limité, d'attribuer une ligne de contrôle inutilisée de CH340 au pilote de la ligne GPIO0 (probablement au prix d'une nécessaire inversion logique), se référer à la fiche technique du CH340 et surtout au NodeMCU V0.9 qui utilise le CH340 et d implémente déjà cette solution, le schéma est open source et facilement disponible.
