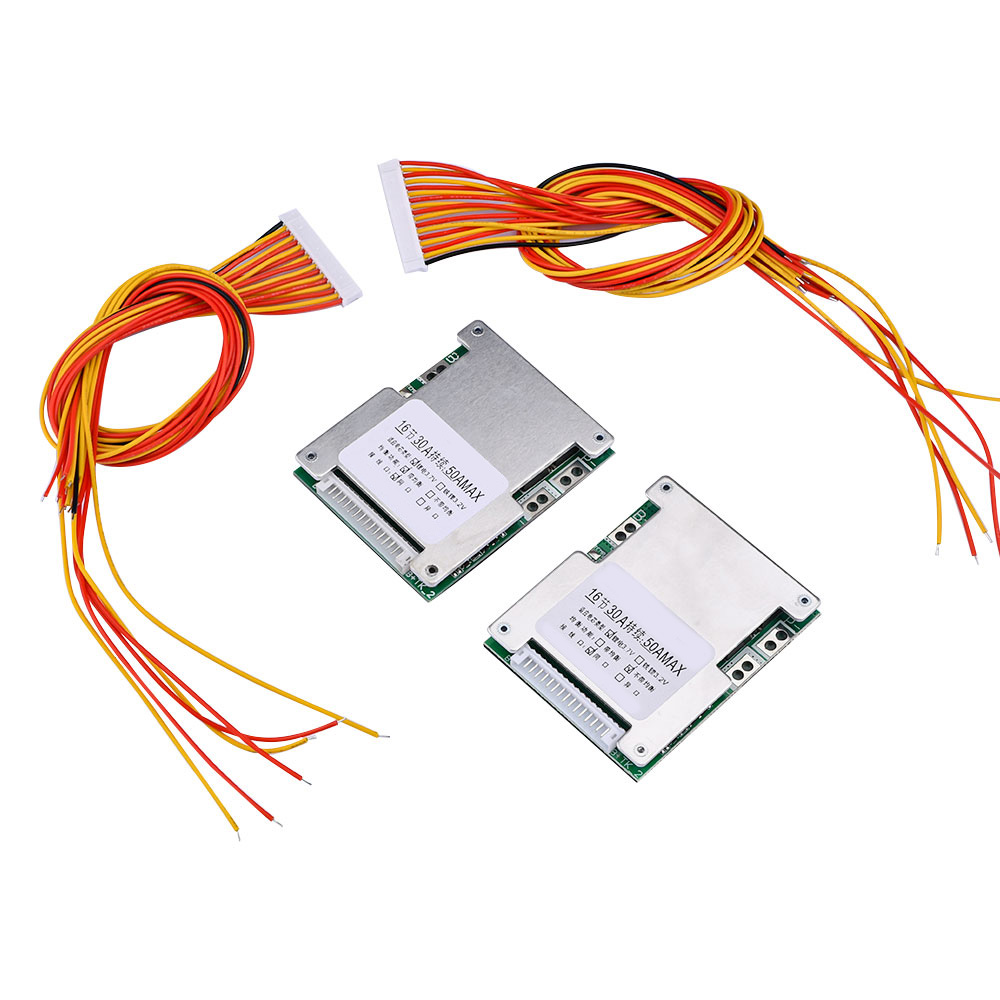

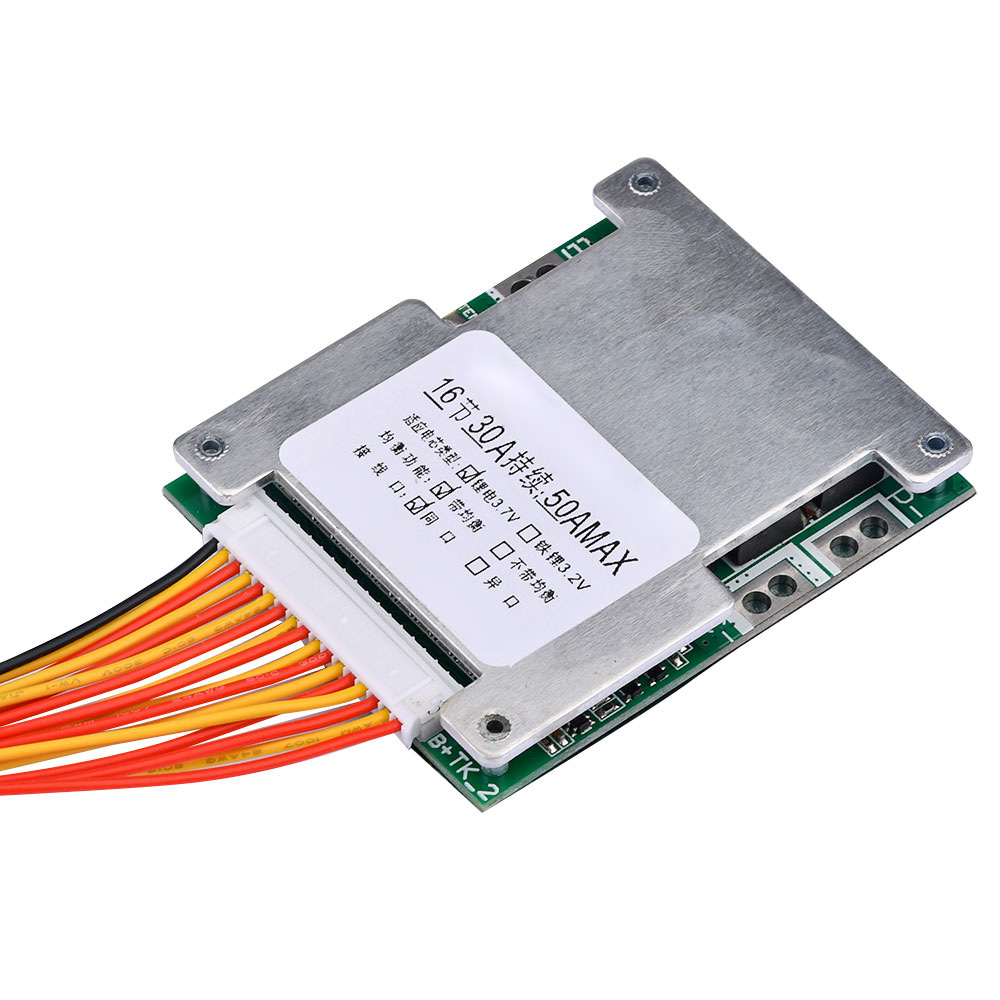

Panneau de Protection de batterie BMS 16S 60V 50a

Caractéristiques:
1. Utilisation de matériaux de haute qualité, durables
2. protection de contrôle de température, sûre et fiable
3. protection de surcharge de batterie au Lithium, protection contre les décharges; protection contre les surintensités, protection contre les courts-circuits de sortie
4. Peut être utilisé pour les batteries ternaires 3.7V, les batteries au lithium-manganèse et les batteries au lithium-cobalt
5. Large gamme d'applications: voiture électrique, voiture torsadée, propulseur électrique, scooter, onduleur, etc.

Spécifications:
Modèle: 16S 60V/50A avec port
Puissance de tension Applicable: 60V <2500W
Courant de travail maximal: 50A MAX
Courant maximum de travail continu: 40A MAX
Tension de protection contre les décharges excessives: 2.6V
Tension de protection contre les surcharges: 4.25V
Courant de charge: 40A MAX
Fonction de charge d'égalisation: en option

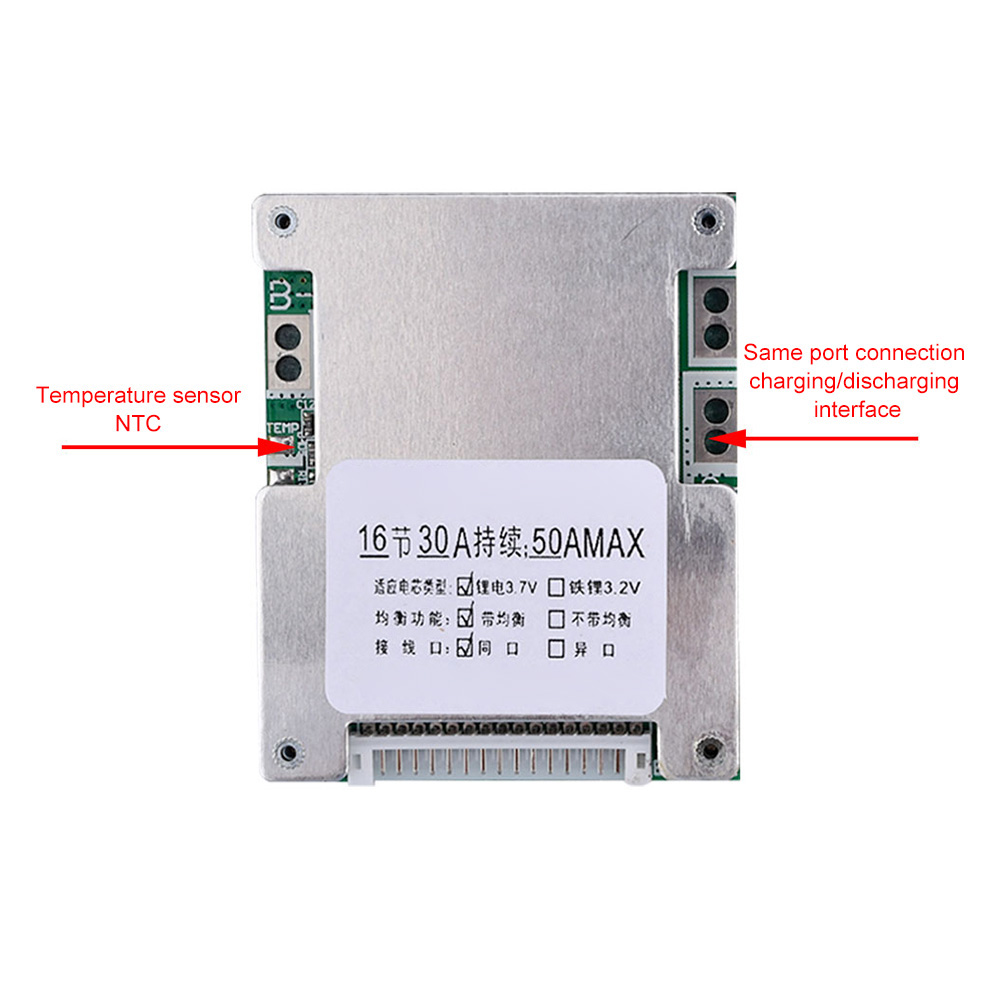

Protection de la température: avec cette fonction. Décharge haute température 75 ° c; Charge basse température-7 ° c

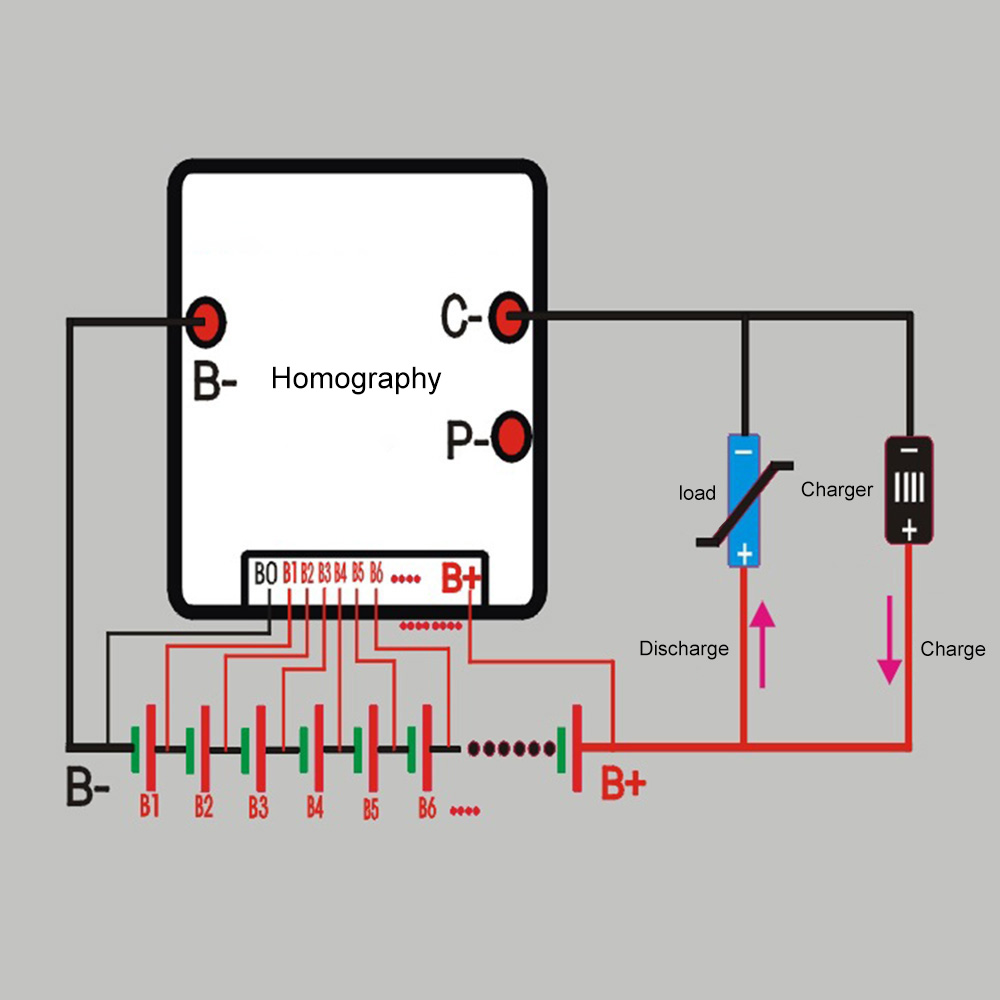

Étapes de câblage:
(1) recueillir la rangée de fils connectés à chaque section de la batterie pour assurer une connexion efficace de la rangée de fils.
Assurez-vous que l'extrémité de prise de la rangée de fils, une seule séquence de potentiels dans l'ordre croissant ou l'ordre décroissant. Ordre potentiel et panneau de protection fin du socket ordre potentiel cohérent et potentiel est une correspondance individuelle.
(2) souder le plomb B du panneau de protection au B négatif total du bloc-batterie.
S'assurer que le point de soudure est solide et fiable et a de bonnes caractéristiques conductrices, et qu'il n'y a aucun danger caché possible tel que l'extrusion et le frottement dans la position d'alignement, et que l'alignement est lisse et court. Évitez les soudures, les objets facilement conducteurs ou les fils qui tombent, collent ou touchent le panneau de protection.
(3) amarrage de la fiche de la rangée de fils avec la prise du panneau de protection.
Tout d'abord, terminer de souder le plomb B de la carte de protection au B négatif total de la batterie, Et puis dock la prise de la rangée de fils avec la prise de la carte de protection pour s'assurer que la connexion entre la prise de la rangée de fils et la prise de la carte de protection est en place et aucun objet ou fil chargé électriquement ne touche le panneau de protection, et prendre de bonnes mesures de fixation.
(4) B + et c-sont connectés aux bornes positives et négatives de l'interface de charge.
Assurez-vous que pendant le processus de connexion de soudure, faites un bon travail d'isoler les autres fils pour éviter l'apparition de court-circuit.
Interface de décharge et interface de charge du test de la tension de la batterie compatible avec la tension de la batterie, la justesse de la polarité et la position de câblage correcte.

Note :
1, veuillez prêter attention à la puissance de sortie pour configurer la taille de la feuille de nickel;
2, faites attention à ne pas court-circuit P + P-à plusieurs reprises, il y aura des pointes de tension de circuit, faciles à causer des dommages de tube MOS;
3, faites attention à, ne laissez pas le panneau de protection toucher l'eau, facile à endommager!
4, soudant le conseil, faites attention à l'opération antistatique!

Instructions de montage:
1, la première batterie pour l'appairage de tension, la différence <0.1V;
2, appariement de résistance interne de la batterie, la différence entre la résistance interne <5 ohms;
3, le soudage par points de la batterie, tester la tension est normale:
4, le conseil est soudé feuille de nickel:
5, selon B0 B1 B2 B + ordre de connecter la carte à la batterie au lithium.

Équilibre Fonction :
Les performances de la batterie se détériorent lentement pendant l'utilisation, y compris une résistance interne accrue, une capacité réduite, une fuite interpolaire
Augmentation, incohérence de perte de ligne externe, etc., entraînant une tension incohérente de chaque chaîne dans la batterie, la réelle disponible
Afin d'atténuer ce problème, la fonction de péréquation est introduite. Afin d'atténuer ce problème, la fonction de péréquation est introduite.
Lorsque la tension d'une chaîne atteint un certain point de tension pendant le processus de charge, le circuit de shunt est activé pour réduire le courant de charge, ralentir la vitesse de charge et attendre d'autres chaînes.
Et attendre d'autres ficelles. Ainsi, l'effet de péréquation est atteint.
