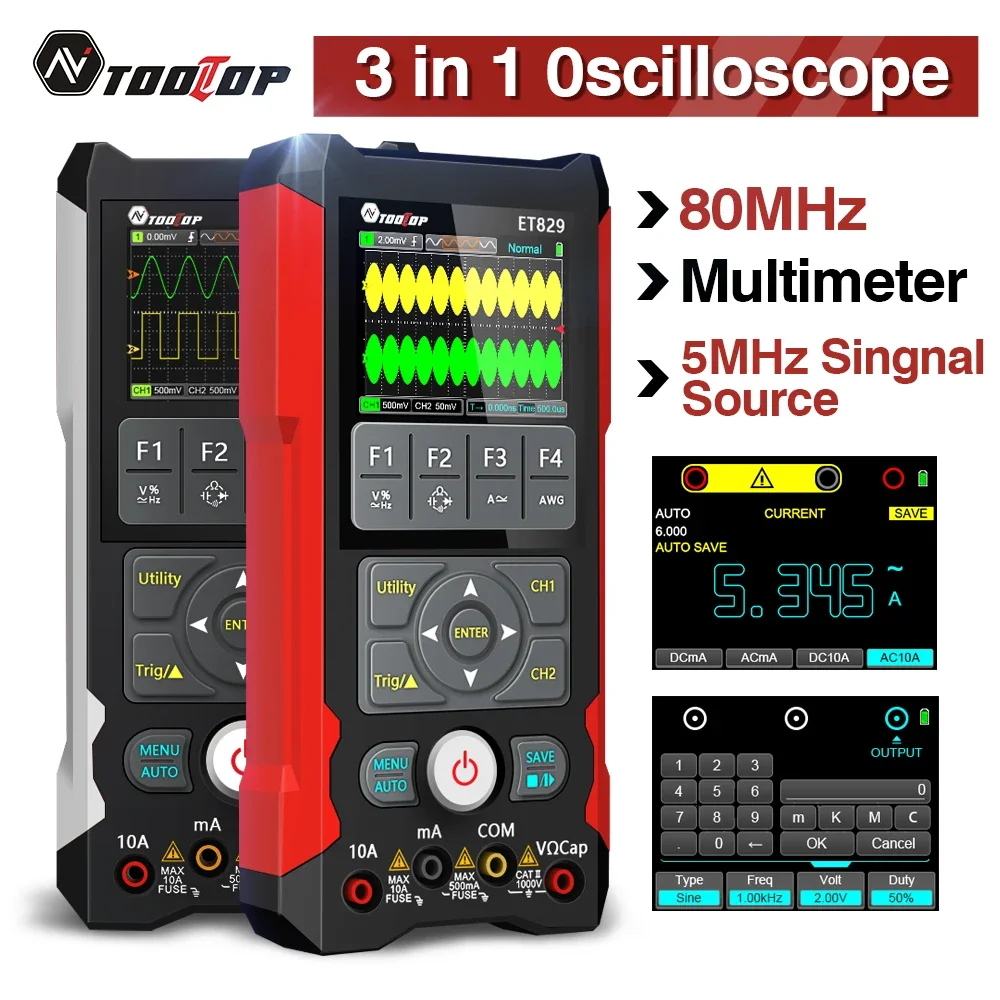

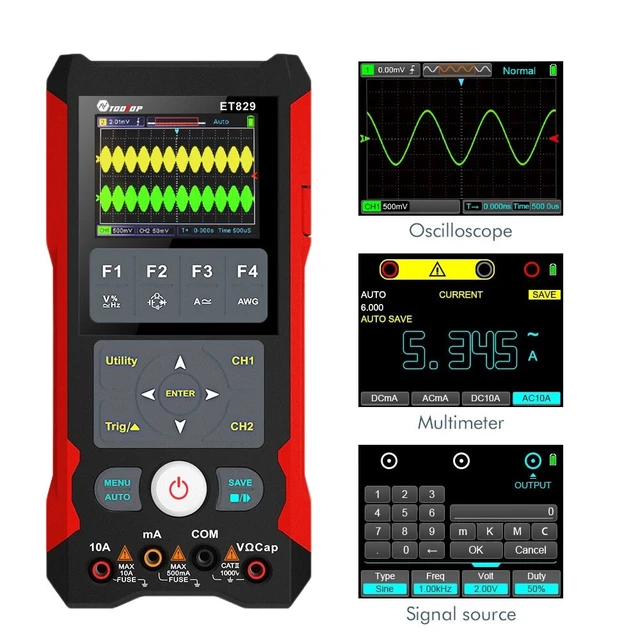

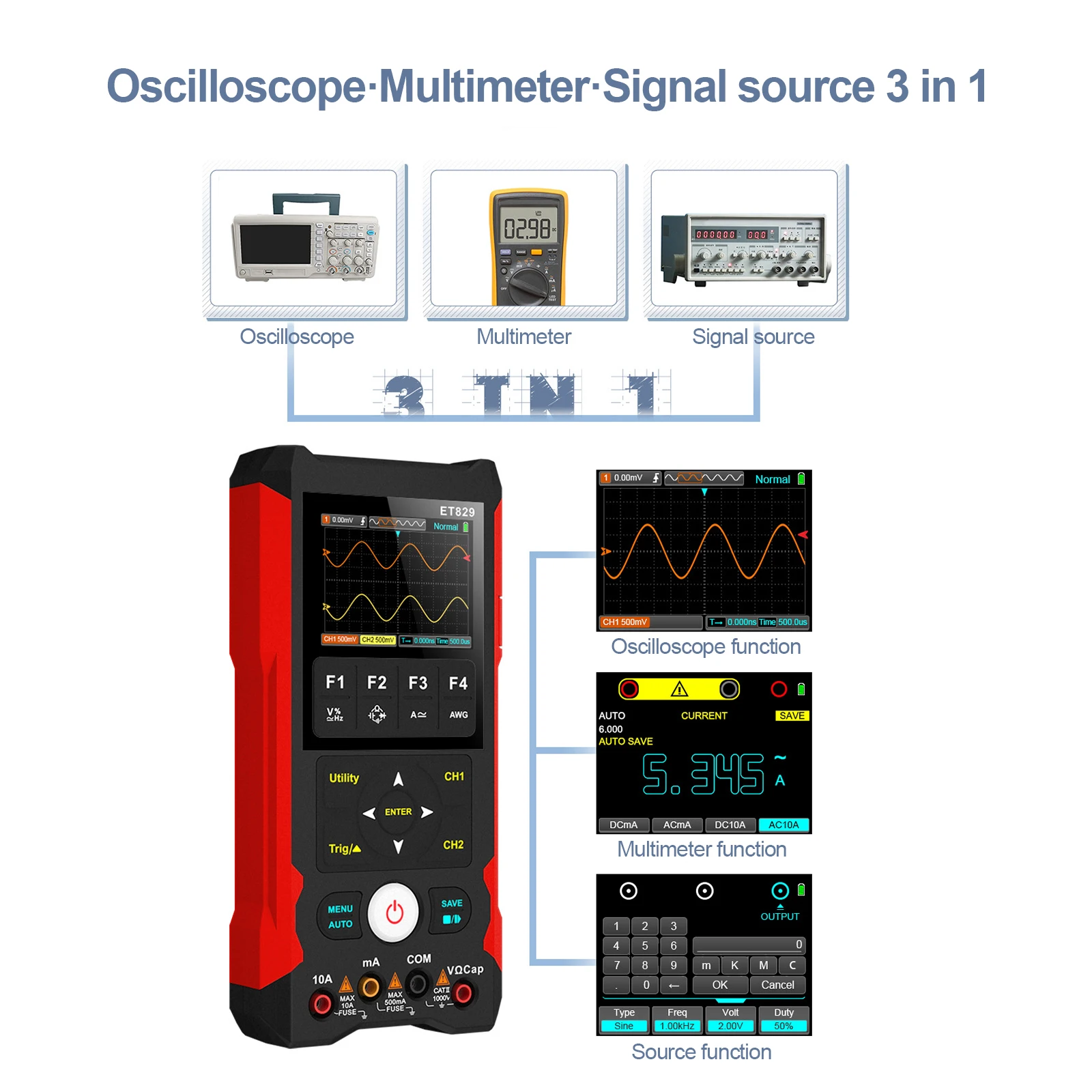

oscilloscope MULTIMETRE portable TOOLTOP ET829 + DMM + Générateur de formes d'ondes 3 en 1 à double canal avec une bande passante de 80 MHz
CATEGORIE: WATTMETRES
30 000 DA
DETAILS
|
Caractéristiques générales |
|
|
Résolution de l'écran |
320 (horizontal) * 240 (vertical) pixels |
|
Taille de l'écran |
Écran couleur TFT de 2,8 pouces en diagonale |
|
Temps de rétroéclairage de l'écran |
réglable |
|
Luminosité de rétroéclairage de l'écran |
réglable |
|
Alimentation électrique |
Charge rapide CA 100V〜240V, 50Hz〜60Hz; CC 15W |
|
Consommation d'énergie de l'ensemble de la machine |
Plage d'oscilloscope ≤400mA, plage de multimètre ≤200mA |
|
Batterie |
Batterie lithium-ion 18650 2000mAh x 2 |
|
Indicateur de niveau de batterie |
Oui |
|
Sommeil automatique |
l'heure peut être ajustée ou désactivée, et il y aura un avertissement sonore ou visuel avant de dormir. |
|
«Signal sonore» |
Facultatif on/off ; il existe plusieurs types de messages vocaux, tels que le son du bouton, le son de l'alarme en cas de pression élevée ou hors plage pendant la mesure, ainsi que certaines voix d'IA qui peuvent être ajoutées, etc. Pour désactiver le son, vous pouvez choisir de désactiver le son de toute la machine ou simplement de désactiver un son d'alerte sélectionné. |
|
Utilisez le temps |
environ 10 heures pour la plage de l'oscilloscope, environ 20 heures pour la plage du multimètre |
|
Environnement d'exploitation |
0℃〜40℃, <75%RH |
|
Conditions de stockage |
-10℃~60℃, <90%RH |
|
Dimensions |
100mm X 210mm X 40mm (L × l × H) |
|
Poids |
480g |
|
Nombre de chaînes |
Chaîne CH1, Chaîne CH2 |
|
Bande passante analogique |
80MHz (canal unique), 50MHz (double canal) |
|
Taux d'échantillonnage en temps réel maximal |
250 MSa/s (un canal), 125 MSa/s (deux canaux) |
|
Interpolation de formes d'onde |
(Sin x) / x |
|
Longueur de l'enregistrement |
Lorsqu'il s'agit d'un seul canal, le maximum est de 6K ; lorsqu'il s'agit de deux canaux, le maximum est de 3K |
|
Plage d'échelle horizontale |
5nS/div〜50S/div, 1 > 2, 5 étapes |
|
Convertisseur AD |
Résolution de 8 bits, échantillonnage simultané de chaque canal |
|
Plage d'échelle verticale |
1 X: 10mV/div-10V/div; 10X: 100mV/div-100V/div |
|
Plage de mesure verticale |
Grille ±4 |
|
Limite optionnel de bande passante analogique |
20MHz |
|
Réponse en fréquence basse (-3 dB) |
≤10 Hz sur BNC |
|
Précision du gain vertical |
±3% en mode d'acquisition "Normal" ou "Moyenne |
|
Résistance d'entrée |
1MΩ/15 |
|
Couplage d'entrée |
DC, AC, GND |
|
Atténuation de la sonde |
1X, 10X |
|
Facteur d'atténuation de la sonde de support |
1X, 10X, 100X |
|
Protection de tension d'entrée |
300Vpp |
|
Type de déclencheur |
Déclencheur de front |
|
Mode de déclenchement |
Auto, Unique, Normal |
|
niveau de déclenchement |
±4div |
|
Bord déclenché pente |
Front montant, front descendant, front montant ou front descendant |
|
Mesure du paramètre de tension |
crête à crête, RMS, moyen, crête, maximum, minimum |
|
Mesure de paramètre de temps |
fréquence, période, cycle de travail, largeur d'impulsion positive, largeur d'impulsion négative |
|
Curseurs |
Différence de tension entre les curseurs, différence de temps entre les curseurs Groupe 1 du curseur intelligent, le point de saisie continue de suivre la forme d'onde actuelle lorsque le curseur se déplace, et les informations sur la position actuelle du curseur, la différence de tension et la différence de temps sont affichées ci-dessous. |
|
Analyse spectrale FFT |
Oui |
|
Capacité de stockage |
2000 groupes de données DMM, 200 groupes d'enregistrements de formes d'onde, avec gestionnaire de fichiers de stockage |
|
Filtrage |
passe-haut, passe-bas |
|
Opération mathématique |
FFT |
|
Option de lueur résiduelle |
Oui (l'effet de rémanence est nécessaire pour créer des graphiques de Lissajous) La sélection de l'afterglow est divisée en option multi-niveaux. |
|
Communication en temps réel de l'ordinateur |
Communication USB |
|
Zoom de forme d'onde |
Oui |
|
Aperçu de la forme d'onde de l'IA |
une petite fenêtre est ajoutée au-dessus de l'interface principale pour afficher la vignette de la forme d'onde pour prévisualisation, et avec un indicateur indiquant que la forme d'onde principale actuelle se trouve à une certaine position dans la forme d'onde complète collectée. |
|

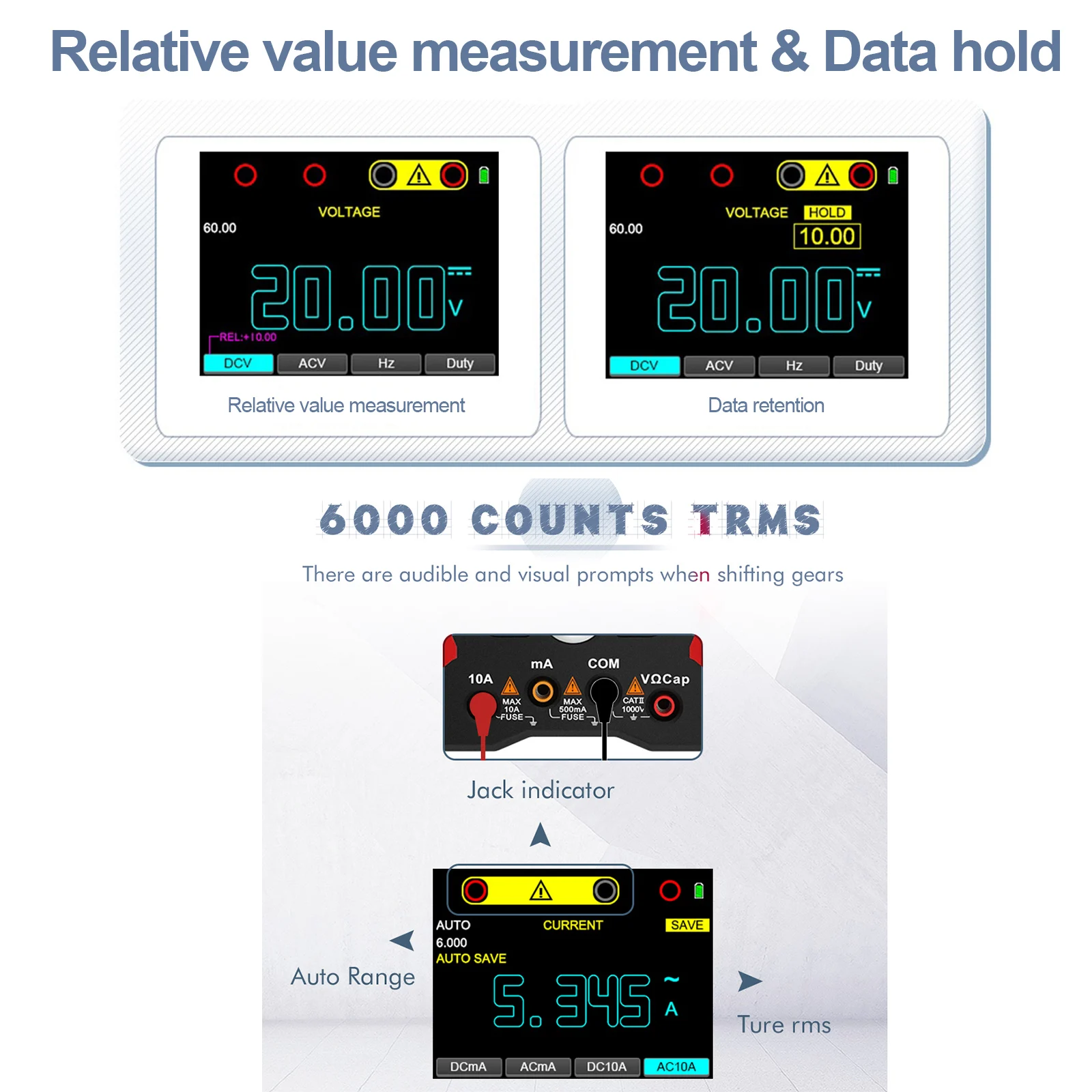

Fonction |
Incertitude de portée |
Incertitude |
|
tension CC |
600,0mV〜1000V |
0.75% LEC + 10dgt |
|
Tension alternative |
600.0mV〜750V (TRMS, plage de fréquence: 40Hz〜1KHz) |
1.0%rdg + 10dgt |
|
Courant continu |
60,00mA/500,0mA, 6,000A/10,00A Protection contre les surcharges : fusible de type fusible 500mA/250V, 10A/250V |
1,2%rdg + 10dgt |
|
courant alternatif |
60,00mA/500.0mA, 6,000A/10.00A (TRMS) Protection contre les surcharges: fusible de type fusible 500mA/250V, 10A/250V |
1,5% de la lecture + 10 dgt |
|
Résistance |
600,0Ω～60,00M |
1,0%rdg + 5dgt |
|
Capacité |
10.00nF〜1.000mF 1.000mF〜100.0mF |
2,0%rdg + 10dgt 5,0% lecture + 10 chiffres |
|
Fréquence |
10,00Hz 〜 10,00MHz |
1,0%rdg + 5dgt |
|
Test de diode |
La tension de circuit ouvert est d'environ 3V, le courant d'essai maximum est d'environ 2mA |
|
|
Test on-off |
≤50Ω bip, ≥600Ω affichage 0L |
|
|
{"French":"Fréquence de la forme d'onde"} |
Onde sinusoïdale : 1Hz ~ 5MHz Ondes carrées: 1 Hz ～ 500 kHz Onde triangulaire : 1 Hz ～ 500 kHz |
|
Amplitude |
Sortie à point fixe, maximum 5Vpp (50Ω) - 0Vpp, 0.1Vpp, 0.2Vpp, 0.5Vpp, 1Vpp, 2Vpp, 3Vpp, 5Vpp |
|
Résolution de fréquence |
0.2Hz |
|
Nombre de chaînes |
1 |
|
Résolution verticale |
8 bit |
|
Impédance de sortie |
50Ω |
|
Précision de la largeur d'impulsion des ondes carrées |
±20nS |
