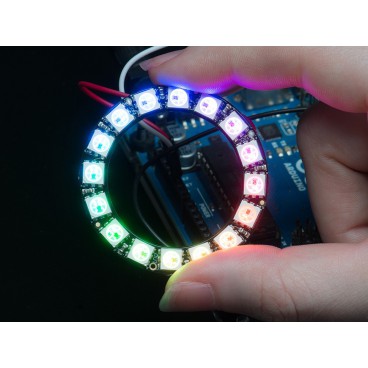

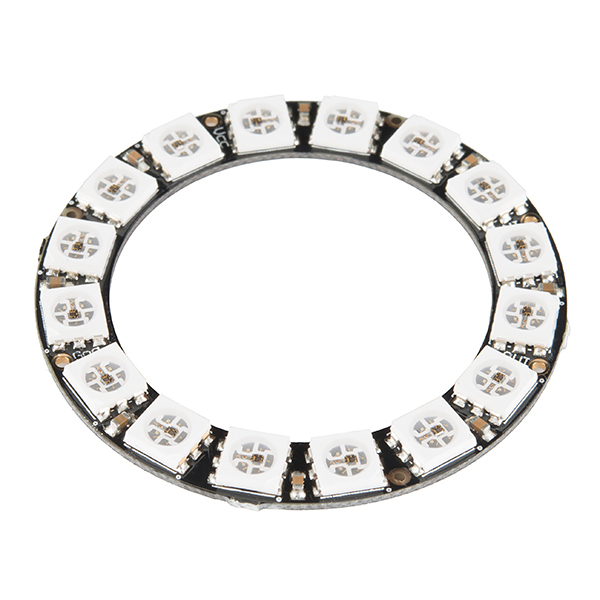

Il s'agit du 16 LED NeoPixel Ring d'Adafruit, une petite carte de diamètre extérieur chaînable de 44,5 mm (1,75 ") équipée de 5050 LED RVB WS2812. Les WS2812 sont adressables car la puce de pilote est située à l'intérieur de la LED. Chaque NeoPixel Stick a ~ 18 mA entraînement à courant constant de sorte que la couleur sera très cohérente même si la tension varie et nécessite 5V.
Chaque anneau est équipé d'une seule ligne de données avec un protocole très spécifique au timing nécessitant un microconrôleur en temps réel avec un processeur de 8 MHz ou plus rapide tel qu'un AVR, Arduino, PIC, mbed, etc. Il y a des pastilles de soudure à l'arrière pour la connexion fils ou broches de la planche à pain et deux trous de montage pour fixer cette carte à de nombreuses surfaces différentes.
