multiplexeur 74hc4067 16 canaux

Description

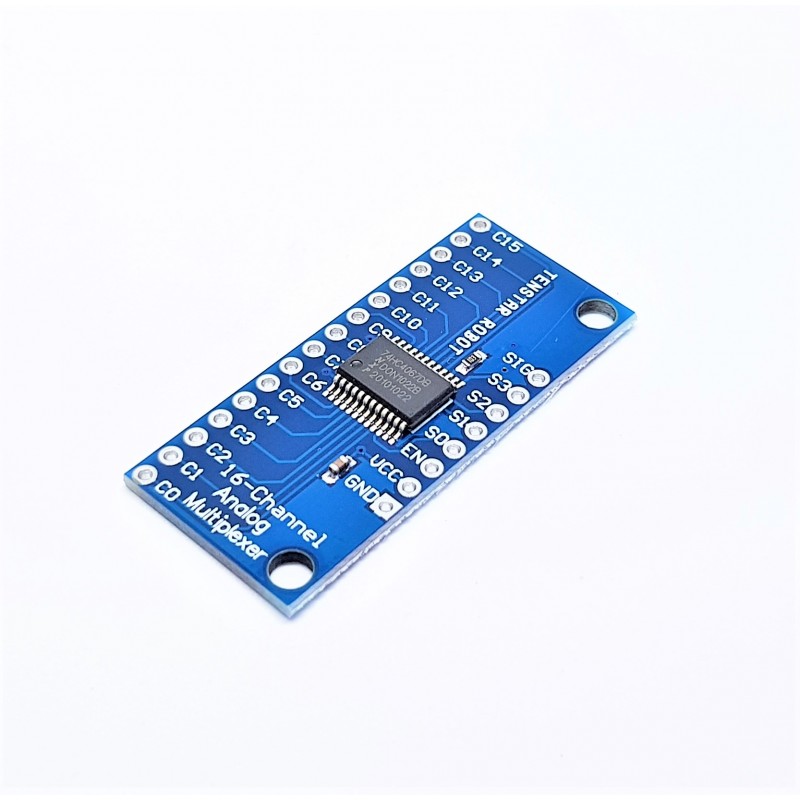

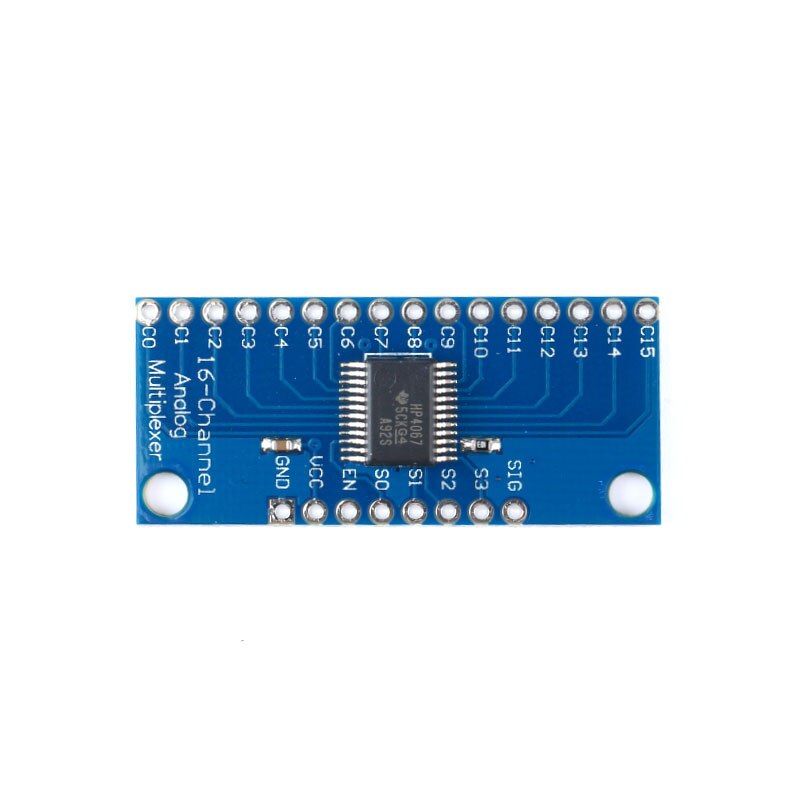

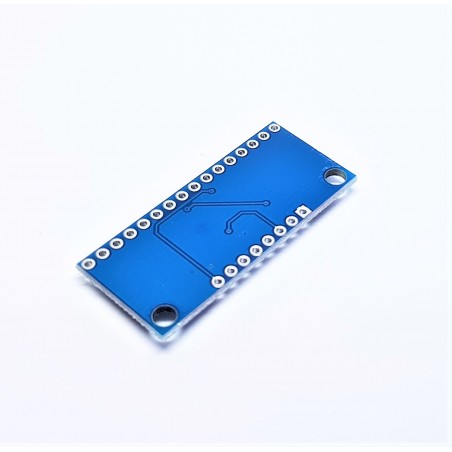

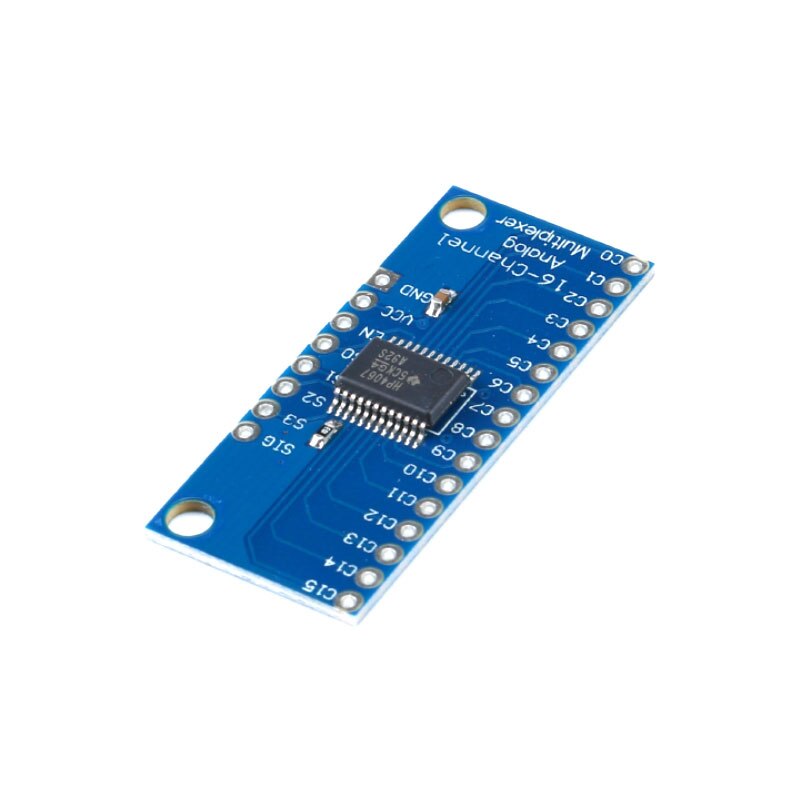

Il s'agit d'une carte de dérivation pour le très pratique multiplexeur analogique/numérique 16 canaux/démultiplexeur CD74HC4067.
Cette puce est comme un commutateur rotatif-elle achemine en interne la broche commune (COM dans le schéma, SIG sur la carte) à l'une des broches 16 canaux (CHANxx).
Il fonctionne avec des signaux numériques et analogiques (la tension ne peut pas être supérieure à VCC), et les connexions fonctionnent dans les deux sens. Pour le contrôler, connectez 4 sorties numériques aux broches de sélection d'adresse de la puce (S0-S3) et envoyez-lui l'adresse binaire du canal que vous voulez (voir la fiche technique pour plus de détails).
Cela vous permet de connecter jusqu'à 16 capteurs à votre système en utilisant seulement 5 broches! Puisque le mux/demux fonctionne également avec des signaux numériques, vous pouvez l'utiliser pour canaliser des données série au niveau TTL vers ou depuis plusieurs appareils. Par exemple, vous pouvez l'utiliser pour connecter les broches TX de 16 appareils à une broche RX de votre microcontrôleur. Vous pouvez ensuite sélectionner l'un de ces 16 appareils à écouter. Si vous voulez des communications bidirectionnelles, vous pouvez ajouter une deuxième carte pour acheminer la ligne TX de votre microcontrôleur vers les lignes RX de 16 périphériques. En utilisant plusieurs cartes, vous pouvez créer des arrangements similaires pour I2C, SPI, etc. les commutateurs internes sont bidirectionnels, supportent les tensions entre la terre et le VCC, ont une faible résistance «on» et une faible fuite «off», et empêchent la diaphonie, effectuez la commutation «pause-avant-faire». La carte décompose également la broche «activer» de la puce, qui lorsqu'elle est conduite en hauteur, déconnecte complètement la broche commune (tous les commutateurs «off»). Caractéristique: 1.2 V à 6 V fonctionnement 2.
Résistance «On»: 70 Ohms @ 4.5 V 3.6ns rupture-avant-faire @ 4.5 V 4. Large plage de température de fonctionnement:-55C à 125C
