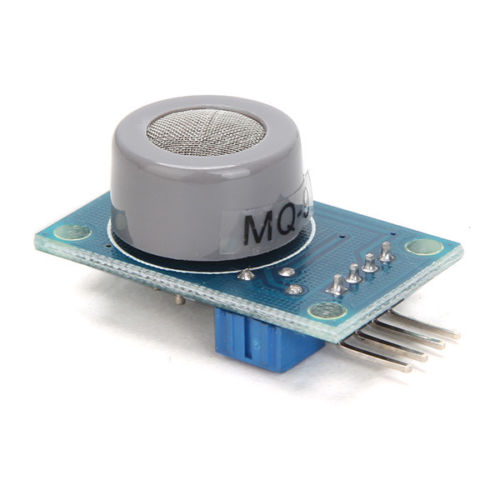

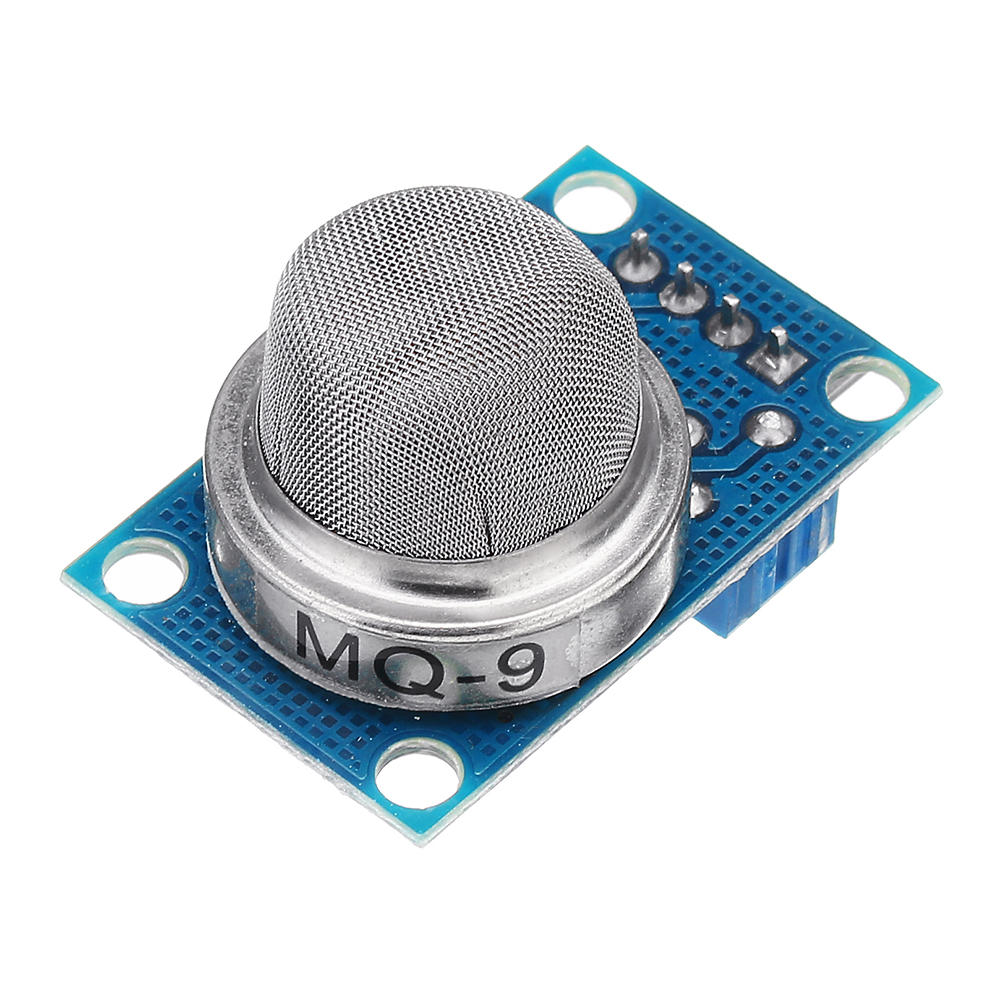

MQ-9 Capteur gaz Methane carbon monoxide

Capteur MQ-9 Description:

Matériau sensible MQ-9 capteur de gaz est utilisé pour nettoyer l'air dans la conductivité inférieure du dioxyde d'étain (SnO2 ). Méthode de détection utilisant un cycle à basse température (chauffage 1.5 V) pour détecter le monoxyde de carbone, les capteurs de conductivité avec du monoxyde de carbone dans l'air ont augmenté avec l'augmentation de la concentration de gaz, détection à haute température (chauffage 5.0 V) de gaz combustibles méthane, gaz de nettoyage au propane et cryogénique. Le circuit Simple peut être utilisé pour changer la conductivité, la concentration du gaz est convertie en signal de sortie correspondant. MQ-9 capteur de gaz élevé pour monoxyde de carbone, méthane, sensibilité au gaz de pétrole liquéfié, le capteur peut détecter une variété de gaz contenant du monoxyde de carbone et inflammable, est un capteur à faible coût pour une variété d'applications.

Module Applications:

Convient aux dispositifs de surveillance des fuites de gaz à la maison ou en usine, dispositifs de surveillance adaptés au monoxyde de carbone et à d'autres gaz combustibles, le monoxyde de carbone peut être testé 10 à 1000ppm CO, plage de gaz combustible 100 à 10000ppm

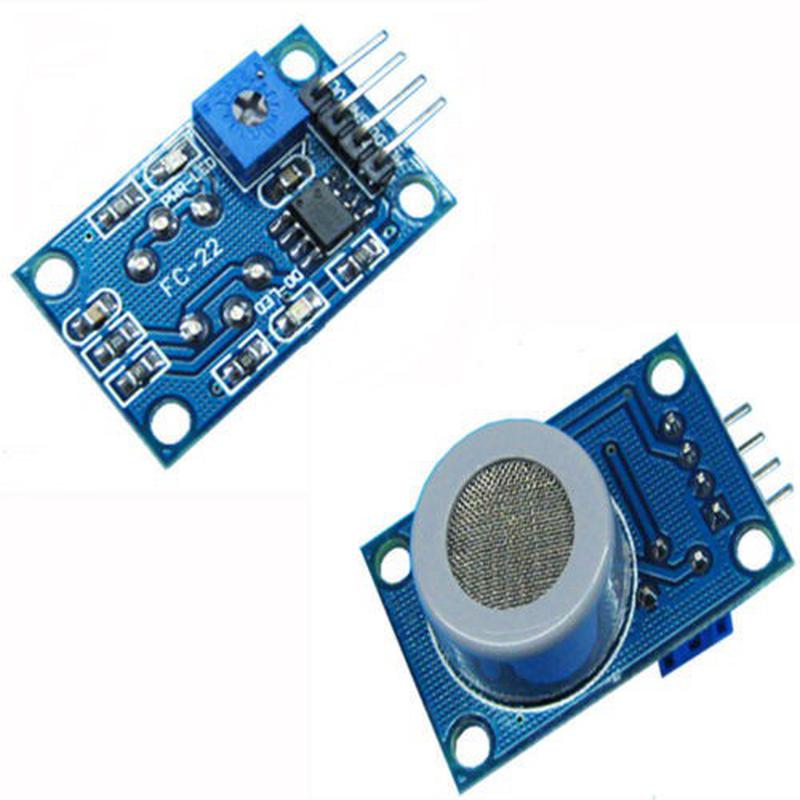

Caractéristiques du Module:

1, en utilisant la conception à double panneau de haute qualité, avec l'indicateur de puissance et les instructions de sortie de signal TTL;

2, le signal de commutation ayant une sortie DO (TTL) et une sortie analogique AO;

3, le signal valide de sortie de TTL est bas. (Signal de bas niveau lorsque la lumière de sortie peut être directement connectée au microcontrôleur ou au module de relais)

4, plus la tension de la tension de sortie analogique avec une concentration plus élevée.

5, pour le détecteur de monoxyde de carbone a une bonne sensibilité.

6, il y a quatre trous de vis pour le positionnement facile;

7 dimensions du produit: 32 (L) * 20 (W) * 22 (H)

8, a une longue durée de vie et une stabilité fiable

9, caractéristiques de réponse rapide et de récupération

Propriétés électriques:

Tension d'entrée: DC5V consommation d'énergie (courant): 150mA

Faire la sortie: TTL numérique 0 et 1 (0.1 et 5 V)

Sortie AO: 0.1-0. 3 V (par rapport à la pollution), la concentration maximale d'une tension d'environ 4 V

Note spéciale: après que le capteur soit alimenté, doit se réchauffer autour de 20 S, les données mesurées étaient stables, le capteur de chaleur est un phénomène normal, car le fil de chauffage interne, si chaud n'est pas normal.
