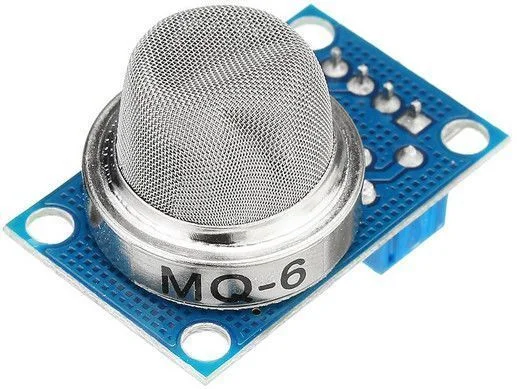

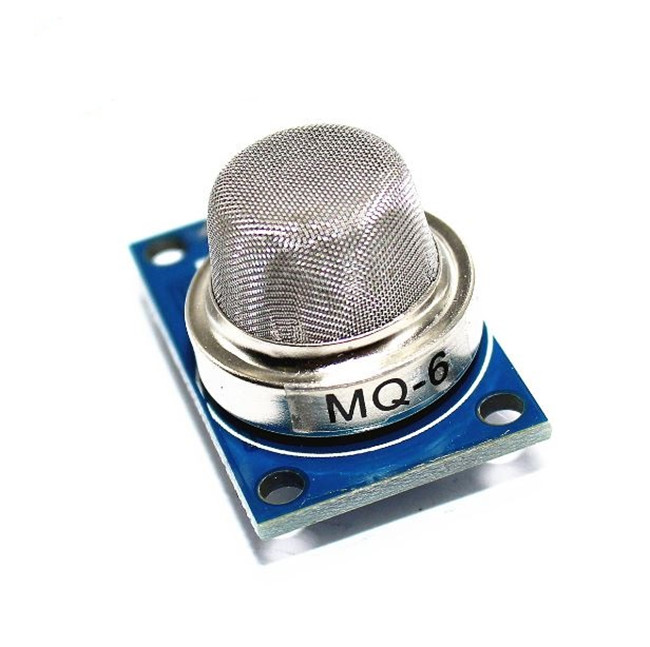

MQ-6 Capteur gaz propane isobutane liquéfié

Présentation produit:

Matériaux sensibles MQ-6 capteurs de gaz utilisés dans l'air pur, oxyde d'étain à faible conductivité (SnO2). Lorsqu'il y a un environnement dans lequel le capteur de gaz combustible, le capteur de conductivité avec une concentration croissante de gaz combustibles dans l'air augmente. Utiliser un circuit simple peut convertir le changement de conductivité de la concentration de gaz correspondant au signal de sortie. MQ-6 capteur de gaz pour propane, butane, gpl haute sensibilité, gaz naturel et a une bonne sensibilité. Le capteur peut détecter une variété de gaz combustible, c'est un capteur à faible coût adapté à une variété d'applications.

Application:

Convient à la maison ou à l'industrie sur le gpl (gaz de pétrole liquéfié), le butane, le propane, dispositifs de détection de gnl (gaz naturel liquéfié). Excellente résistance à la vapeur d'éthanol, interférence de brouillard.

Caractéristiques:

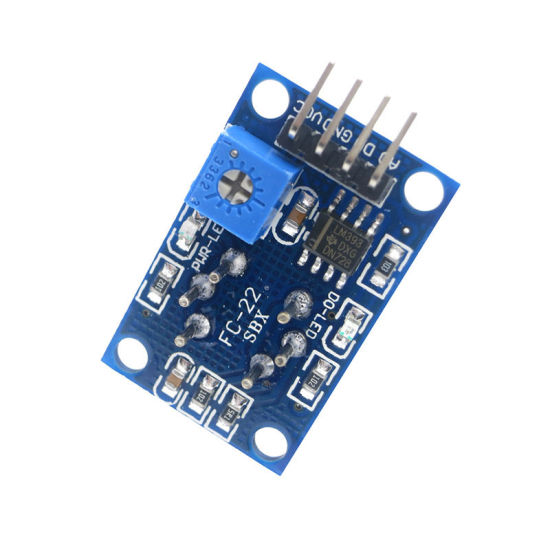

• En utilisant une conception à double panneau de haute qualité, avec indicateur de puissance et instructions de sortie de signal TTL.

• Le signal de commutation ayant une sortie DO (TTL) et une sortie analogique AO.

• Le signal valide de sortie de TTL est bas. (Signal de bas niveau lorsque la lumière de sortie peut être directement connectée au microcontrôleur ou au module de relais)

• Tension de sortie analogique avec une concentration plus élevée de tension supérieure

• Il y a quatre trous de vis pour le positionnement facile.

• A une longue durée de vie et une stabilité fiable

• Réponse rapide et caractéristique de récupération

Tension d'entrée: DC5V consommation d'énergie (courant): 150mA
Faire la sortie: TTL numérique 0 et 1 (0.1 et 5 V)
Sortie AO: 0.1-0. 3 V (par rapport à la pollution), la concentration maximale d'une tension d'environ 4 V
Note spéciale: après que le capteur soit alimenté, doit se réchauffer autour de 20 S, les données mesurées étaient stables, le capteur de chaleur est un phénomène normal, car le fil de chauffage interne, si chaud n'est pas normal.

• VCC: alimentation positive (5 V)

• GND: l'alimentation est négative

• DO: sortie de signal de commutation TTL

• AO: sortie de signal analogique
