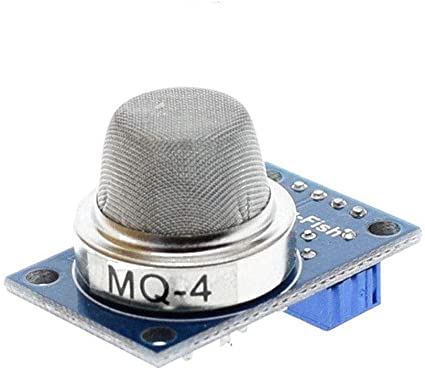

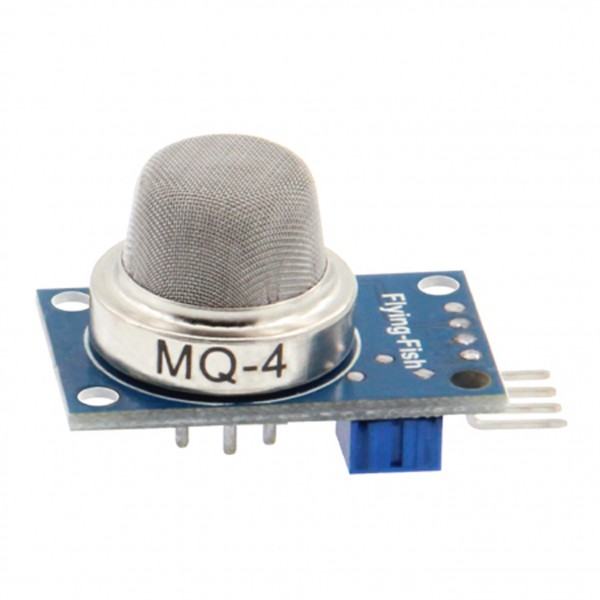

MQ-4 Capteur de Gaz naturel Gaz méthane

Spécification:

- Le matériau de détection de gaz utilisé dans le capteur de gaz MQ-4 est du dioxyde d'étain (SnO2) à faible conductivité dans l'air pur.

- Lorsqu'il y a un gaz inflammable dans l'environnement où se trouve le capteur, la conductivité du capteur augmente à mesure que la concentration de gaz inflammable dans l'air augmente.

- Un circuit simple peut être utilisé pour convertir le changement de conductivité en un signal de sortie correspondant à la concentration de gaz.

- Le capteur de gaz MQ-4 a une sensibilité élevée au butane, au propane et au méthane, et a un bon équilibre entre le méthane et le propane.

- Ce capteur détecte une large gamme de gaz inflammables, en particulier le gaz naturel, et est un capteur à faible coût pour une variété d'applications.

- Convient pour les équipements de surveillance des gaz liquéfiés, du gaz naturel et du gaz dans la maison ou l'industrie. Excellente résistance à l'éthanol et à la fumée.

Fonctionnalités:

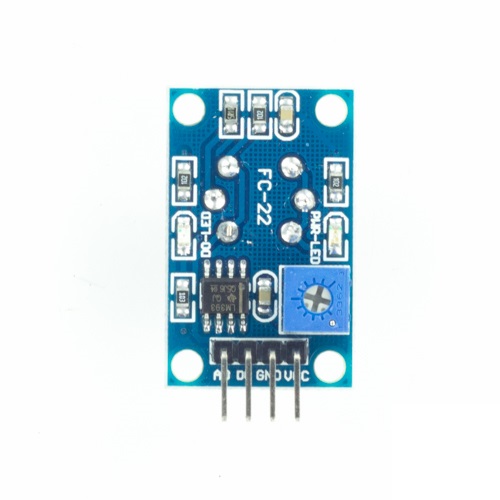

1. Il adopte une conception à double panneau de haute qualité avec indication de puissance et indication de sortie de signal TTL;

2. Il a une sortie de signal de commutation DO (TTL) et une sortie de signal analogique AO;

3. Le signal valide de sortie TTL est faible. (Lorsque la sortie est faible, le signal lumineux est allumé, il peut être directement connecté au MCU ou au module de relais)

4. La tension de la sortie analogique, plus la concentration est élevée, plus la tension est élevée.

5. Il a une bonne sensibilité à la détection de gaz et de gaz naturel.

6. il y a quatre trous de vis pour un positionnement facile;

7. dimensions du produit: 32 (L) * 20 (W) * 22 (H)

8. a une longue durée de vie et une stabilité fiable

9. caractéristiques de récupération de réponse rapide

Performance électrique:

Dection de gaz: gaz naturel / méthane

Dection de concentration: 300-10000ppm

Tension d'entrée: DC5V

Consommation d'énergie (courant): 150mA

Sortie DO: grandeurs numériques TTL 0 et 1 (0,1 et 5V)

Sortie AO: 0,1-0,3 V (relativement non polluant), la tension de concentration la plus élevée est d'environ 4 V

Utilisation de la puce: AT89S52

Cristal: 11.0592MHZ

Vitesse de transmission: 9600

Environnement de compilation: Keil

Rappel spécial:

Une fois le capteur mis sous tension, il doit être préchauffé pendant environ 20S et les données mesurées sont stables. L'échauffement du capteur est un phénomène normal, car il y a un fil chauffant à l'intérieur, s'il est chaud, ce n'est pas normal.

Emballage inclus:

1 x module de capteur de gaz MQ-4
