Module Générateur Signal Onde Carrée NE555

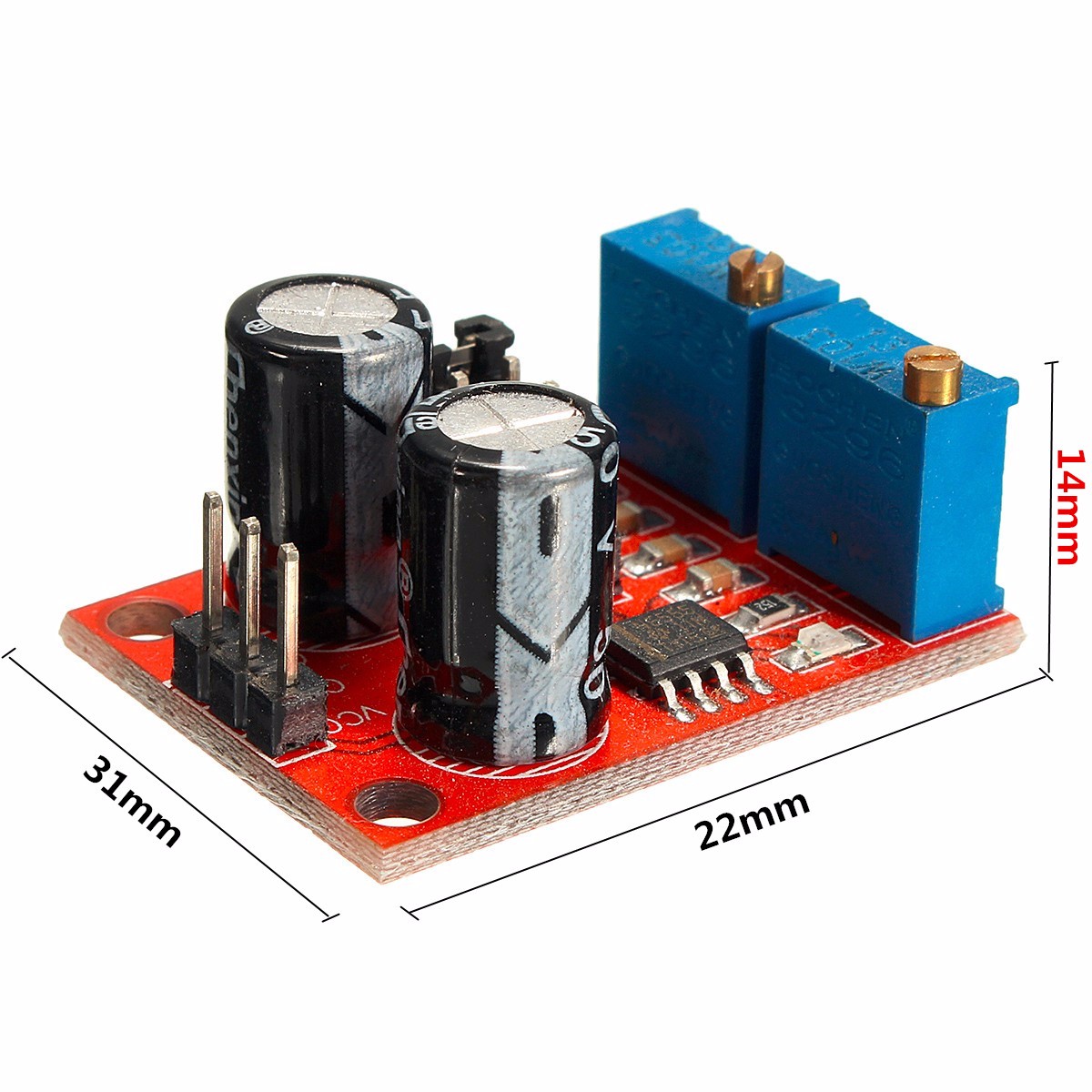

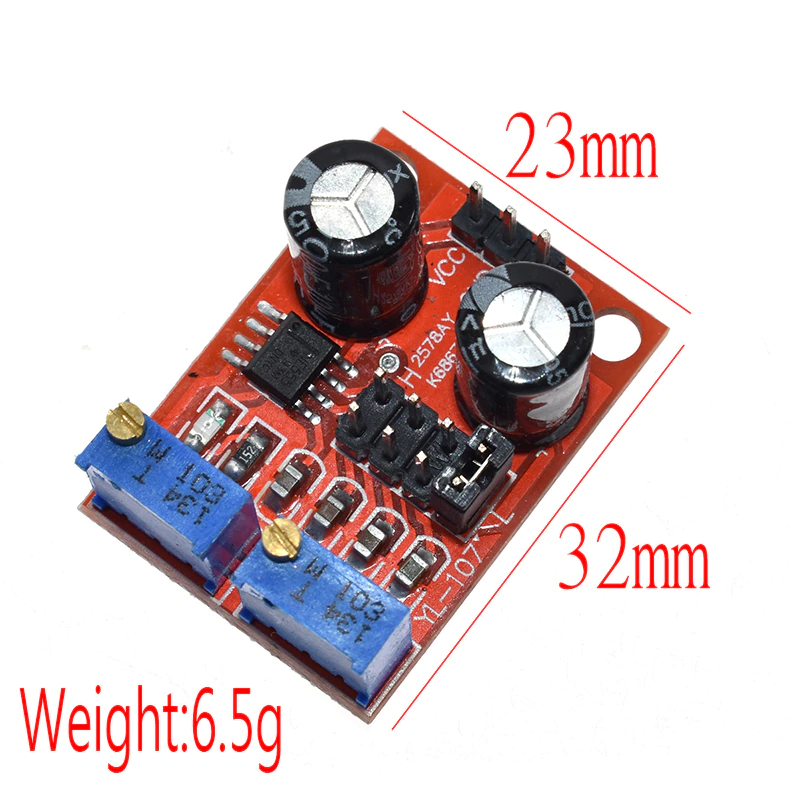

taille: 3.1CM * 2.2CM 1,                                                                                                                                                                                 la puce principale: NE555;                                                                                                                                                                         tension d'entrée: 5V-15VDC.                                                                                                                                                                        Alimentation 5V, le courant de sortie peut 15MA autour; Alimentation 12V,                                                                                                  le courant de sortie peut 35MA autour;  le courant d'entrée: 100MA 4,                                                                                                         l'amplitude de sortie: 4.2V V-PP à 11.4V V-PP. (Différent selon la tension d'entrée, l'amplitude de sortie sera différente)                           le courant de sortie maximal: 15MA (alimentation 5V, V-PP supérieure à 50%), 35MA (alimentation 12V, V-PP supérieure à 50%)        la portée de ce module:                                                                                                                                                                                1 est utilisé comme un générateur de signal d'onde carrée génère un signal d'onde carrée utilisé pour le développement expérimental.  2 pour conduire un moteur pas à pas pour générer un signal d'entraînement à onde carrée.                                                                      3 impulsions réglables générées pour une utilisation par MCU.                                                                                                                  4 génération d'impulsion réglable, circuit de contrôle associé.                                                                                                                     Avantages:                                                                                                                                                                                                    1, la sortie avec indication de LED, il n'y a pas de sortie simple (faible volume de LED, haute fréquence LED arrêt est relativement faible, le LED clignote);                                                                                                                                                                                  2, la gamme de fréquence sélectionnable de niveau de sortie, la fréquence de sortie est plus réglable en continu; Fichier LF: 1Hz ~ 50Hz si fichier: 50Hz ~ 1kHz fichier haute fréquence: 1KHz ~ 10kHz fichier HF: 10kHz ~ 200kHz                                                           3, le cycle d'utilisation de sortie peut affiner, le cycle d'utilisation et la fréquence ne sont pas réglables séparément, l'ajustement du cycle d'utilisation changera la fréquence                                                                                                                                                     4, la fréquence de sortie est réglable;                                                                                                                                                        Période T = 0.7 (RA + 2 RB) C RA, RB est 0-10K réglable; Profil bas quand C = 0.001UF;  Si cale C = 0.1UF; Fichier haute fréquence C = 1UF; Cale HF C = 100UF, ainsi, la fréquence des acheteurs de formes d'onde peut posséder des calculs
