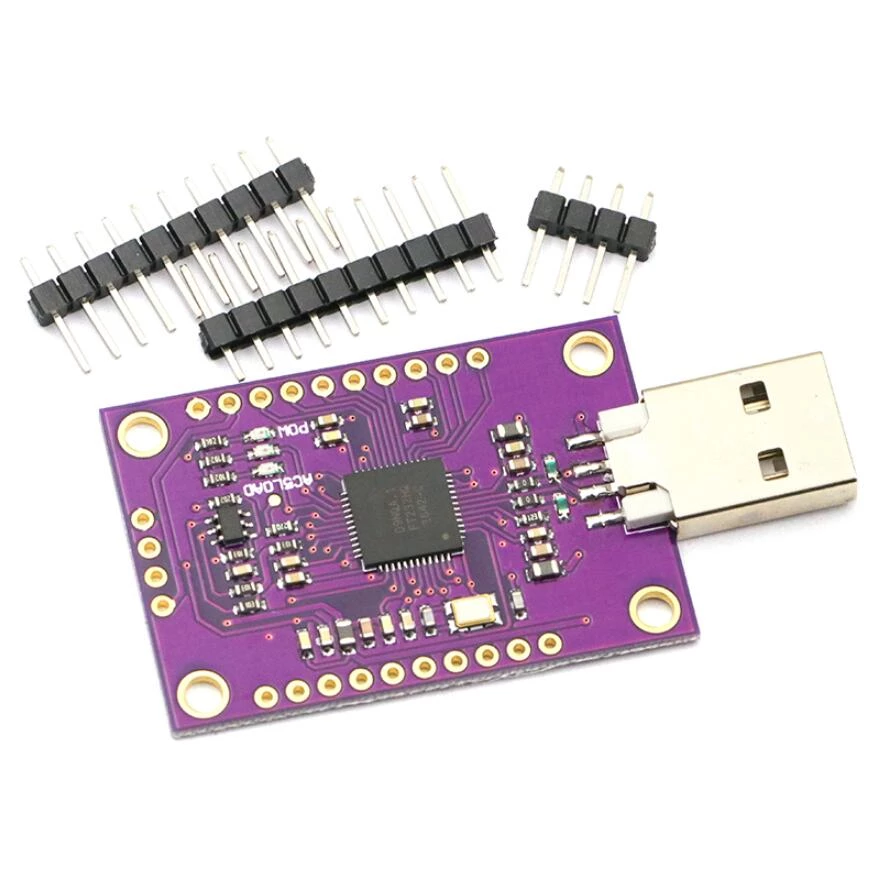

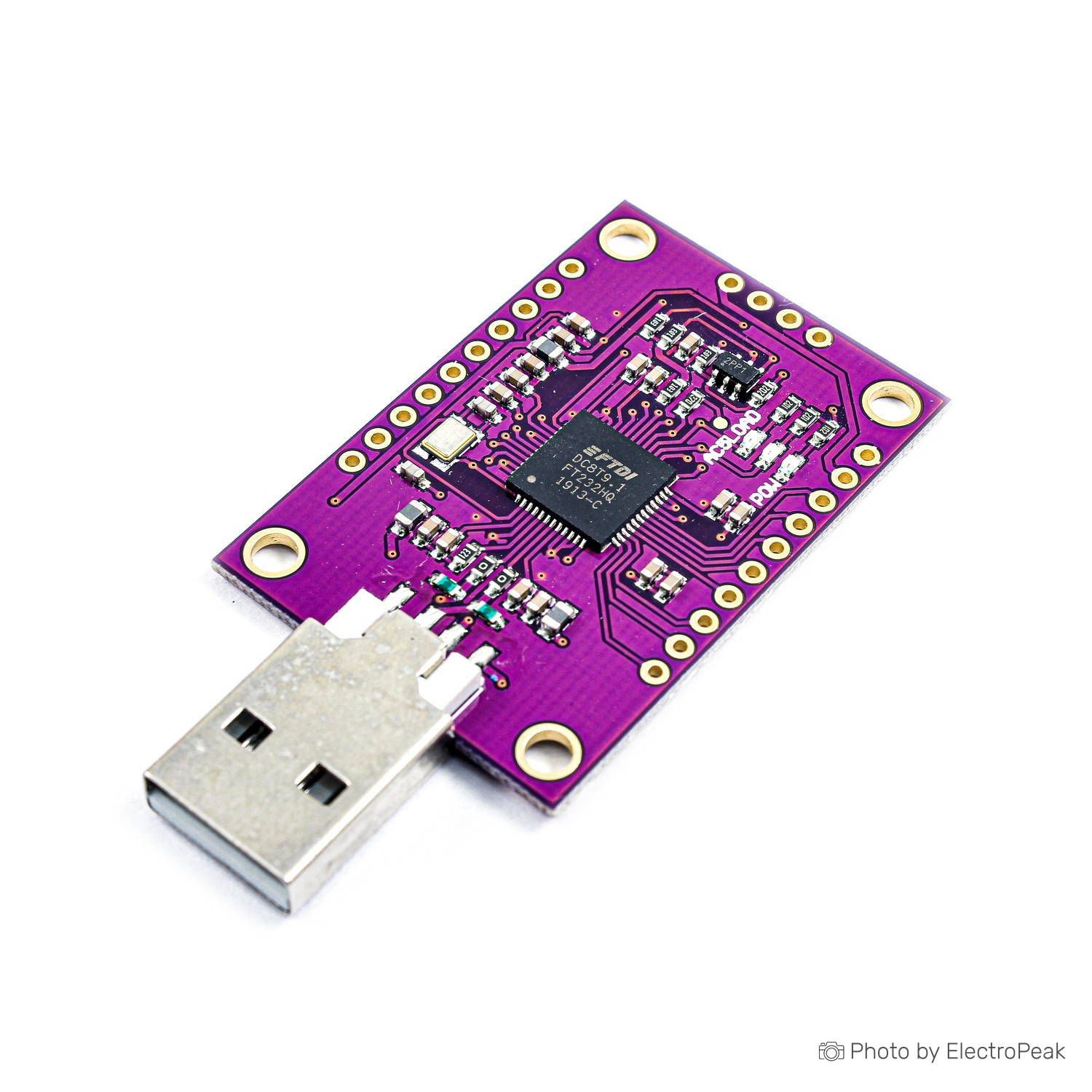

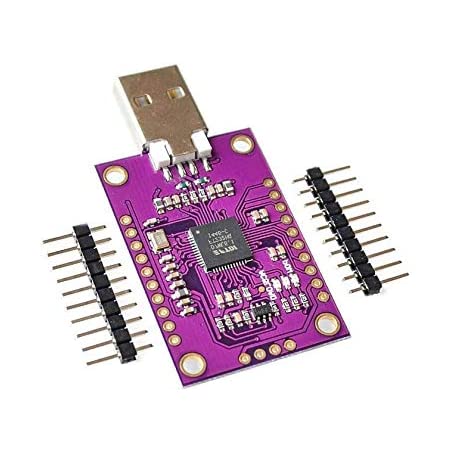

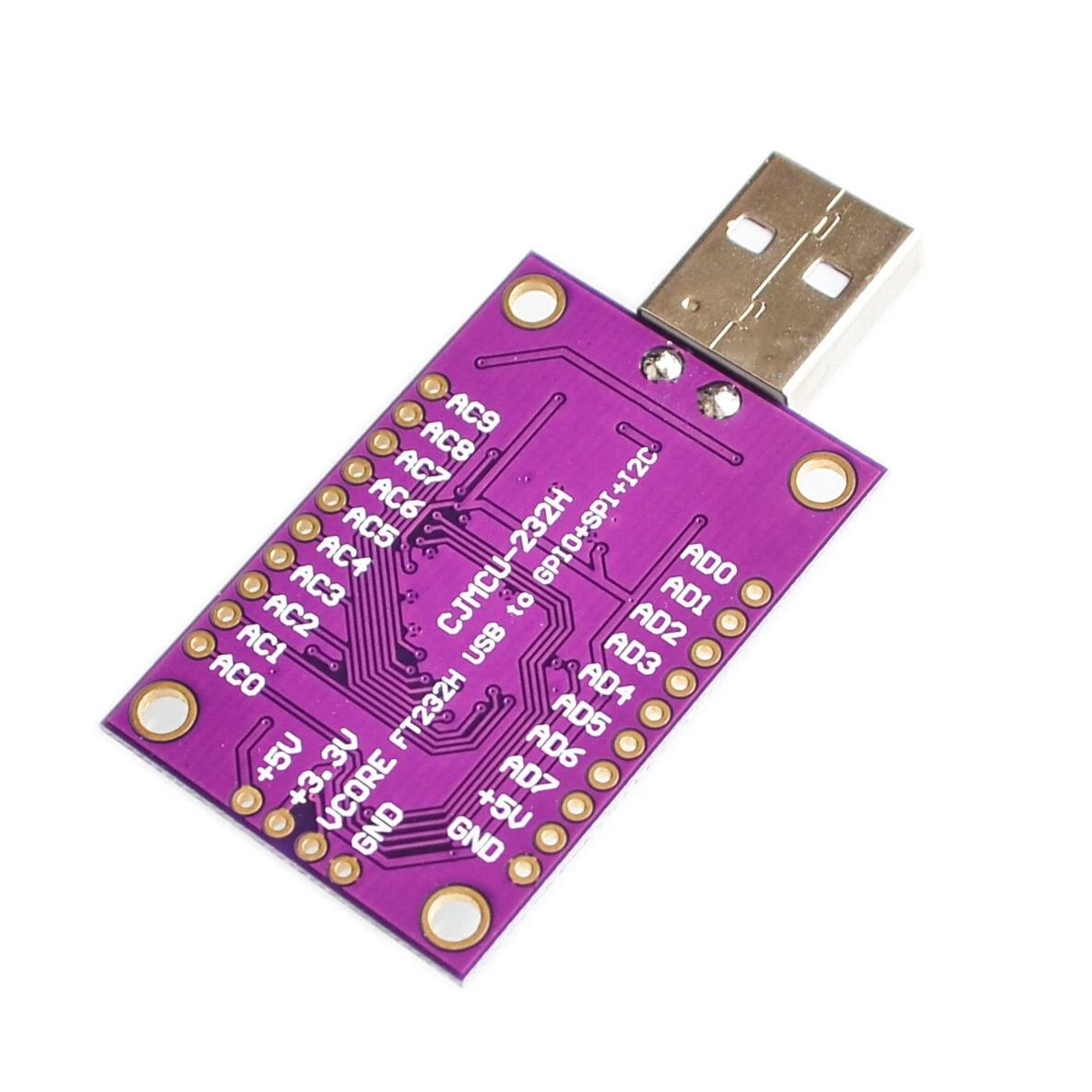

module FT232H USB to JTAG UART /fif SPI CJMCU 232
CATEGORIE: Convertisseurs
ref: JJ154 500 DA
DETAILS
Description du produit
CJMCU-FT232H est un CI USB 2.0 haute vitesse (480 Mo / s) à canal unique vers UART / FIFO. Il a la capacité d'être configuré dans une variété d'interfaces série ou parallèles standard de l'industrie.
Le FT232H possède les fonctionnalités avancées suivantes:
1. Ports USB à canal unique vers série / parallèle avec une variété de configurations.
2. Protocole USB complet géré sur la puce. Aucune programmation de micrologiciel spécifique USB requise.
3. Compatible USB 2.0 haute vitesse (480 Mbits / seconde) et pleine vitesse (12 Mbits / seconde).
4. Multi-Protocol Synchronous Serial Engine (MPSSE) pour simplifier la conception de protocoles série synchrones (USB vers JTAG, I2C, SPI (MASTER) ou bit-bang).
5. Taux de transfert de données UART jusqu'à 12 Mbauds. (Débit de données RS232 limité par un décalage de niveau externe).
6. Mode USB vers asynchrone 245 FIFO pour un débit de transfert jusqu'à 8 Mo / s.
7. Mode FIFO parallèle USB vers 245 synchrone pour des transferts jusqu'à 40 Mo / s
8. Prend en charge une interface FT1248 semi-duplex propriétaire avec une largeur configurable, un bus de données bidirectionnel (largeur 1, 2, 4 ou 8 bits).
9. Le mode d'interface FIFO de type CPU simplifie la conception de l'interface CPU.
Applications typiques:
USB à puce unique vers UART (RS232, RS422 ou RS485)
USB vers FIFO
USB vers FT1248
USB vers JTAG
USB vers SPI
USB vers I2C
USB vers Bit-Bang
Interface USB vers série rapide
Interface cible USB vers CPU (comme mémoire)
Taille: 5.6x2 .8cm / 2.20x1.10inch
Le forfait comprend:
1x module multifonction haute vitesse FT232H
