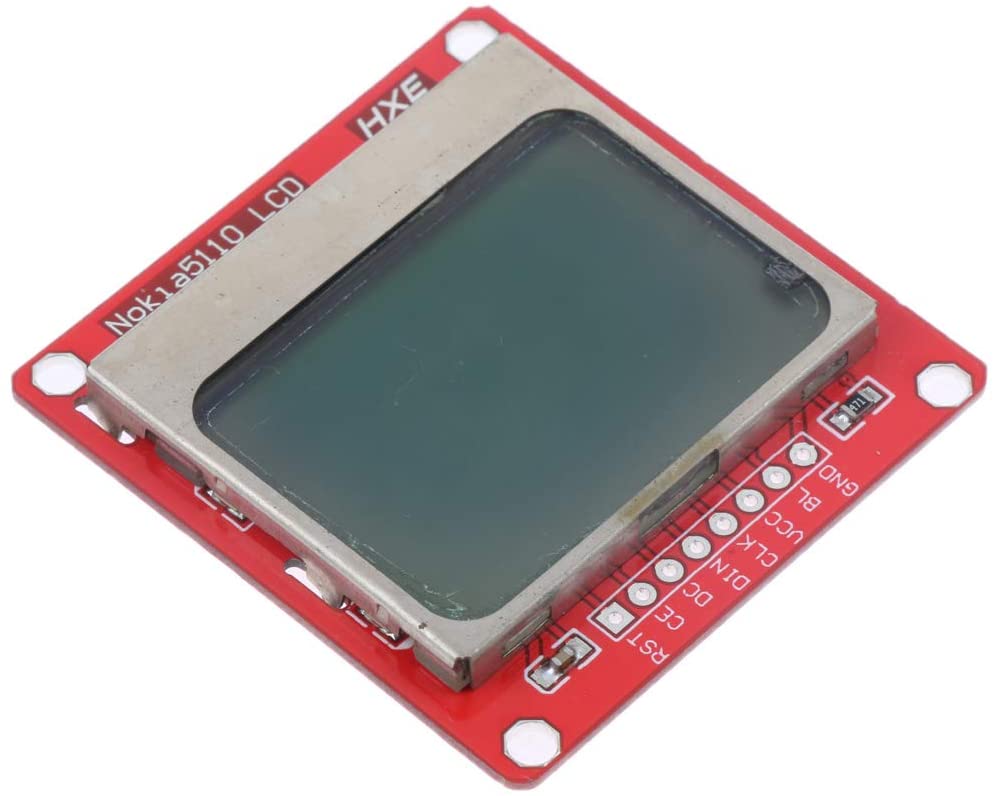

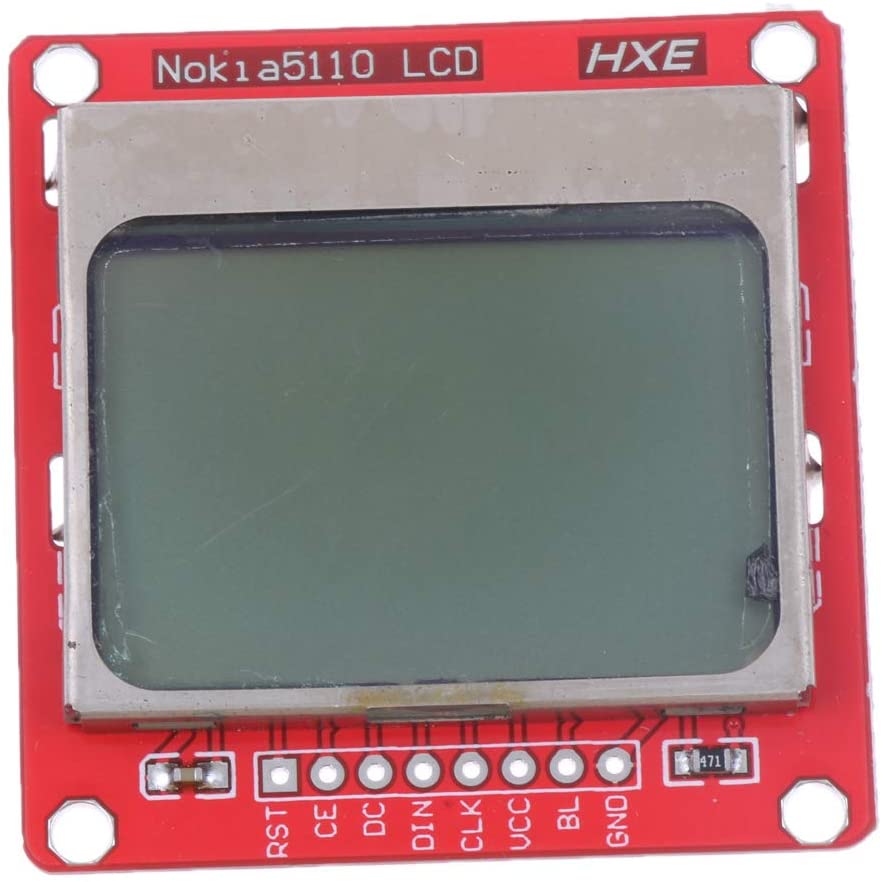

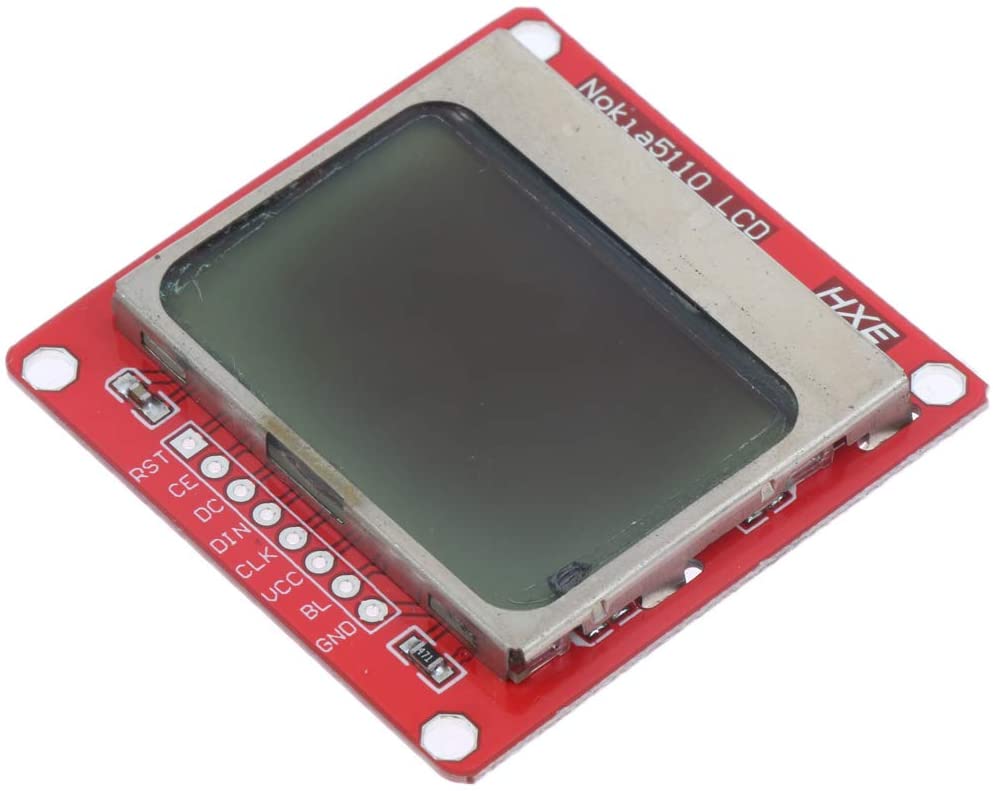

Module D'écran LCD Nokia 5110 84 * 48
CATEGORIE: ecrans-lcd-afficheurs
ref: NN121 000 DA
DETAILS
La description:
- 84 X 48 points LCD, peut afficher 4 lignes de caractères
- Utiliser l'interface série communiquer avec le processeur maître, le nombre de ligne de signal d'interface réduit considérablement, seulement 8 lignes de signal, y compris la puissance et GND.Support différents types de MCU, tels que le SPI, MCS51 série 0 du taux AVR.Transfer jusqu'à 4 Mbps , peut écrire à pleine vitesse des données d'affichage sans temps d'attente.
- Peut utiliser la colle conductrice pour connecter le module avec la carte imprimée, sans câble de connexion. Les crochets métalliques du module peuvent fixer le module sur la carte imprimée, ce qui est très facile à installer et à remplacer.
- La puce du contrôleur LCD / pilote a été liée à la puce LCD, le volume de l'écran LCD est petit.
- Faible alimentation, le courant de travail en situation normale est inférieur à 200 μA et dispose d'un mode de mise hors tension.
spécification:
- Tension d'alimentation: 2.7-3.3V, 5V est OK, mais une partie de l'écran devient noir lors des tests
- Niveau d'interface de données: 2.7-5V
- Tension d'alimentation du rétro-éclairage: maximum 3.3V
- Diamètre d'installation: 2mm
- Rétro-éclairage: bleu

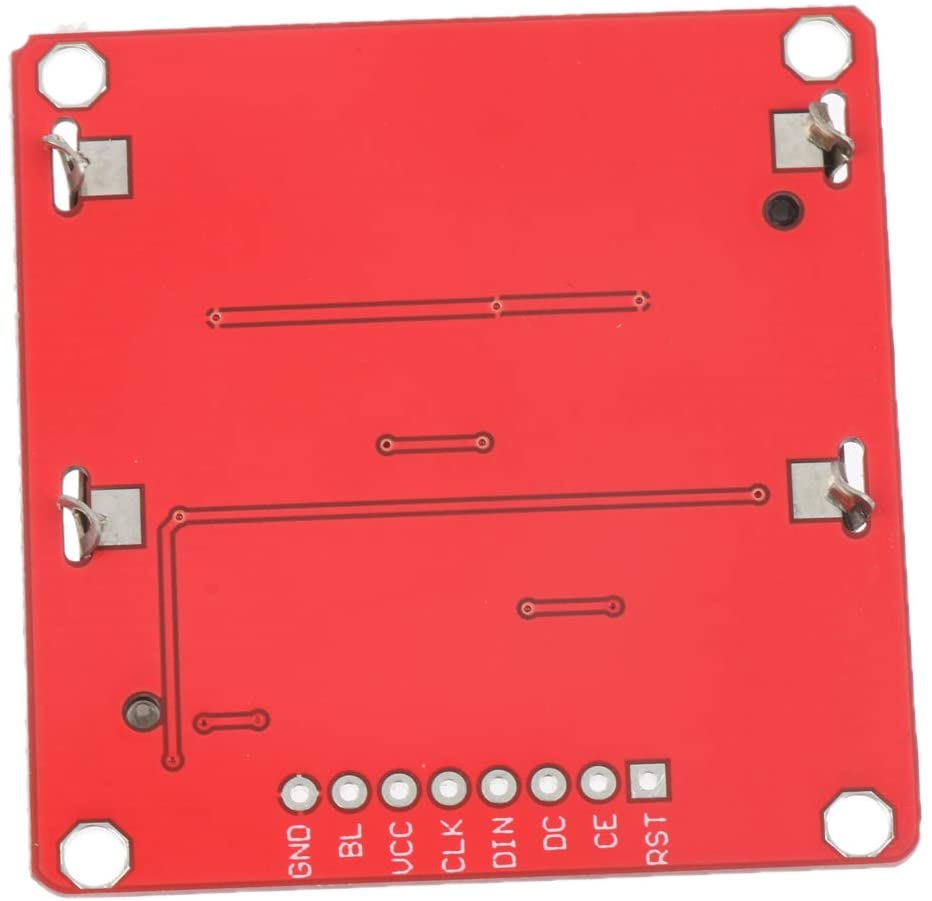

- RST - réinitialiser
- CE - sélection de puces
- DC - choix des données / commandes
- DIN - ligne de données série
- CLK - Vitesse d'horloge série
- VCC - alimentation 3.3V
- BL - Terminal de contrôle de rétroéclairage
- GND - puissance négative

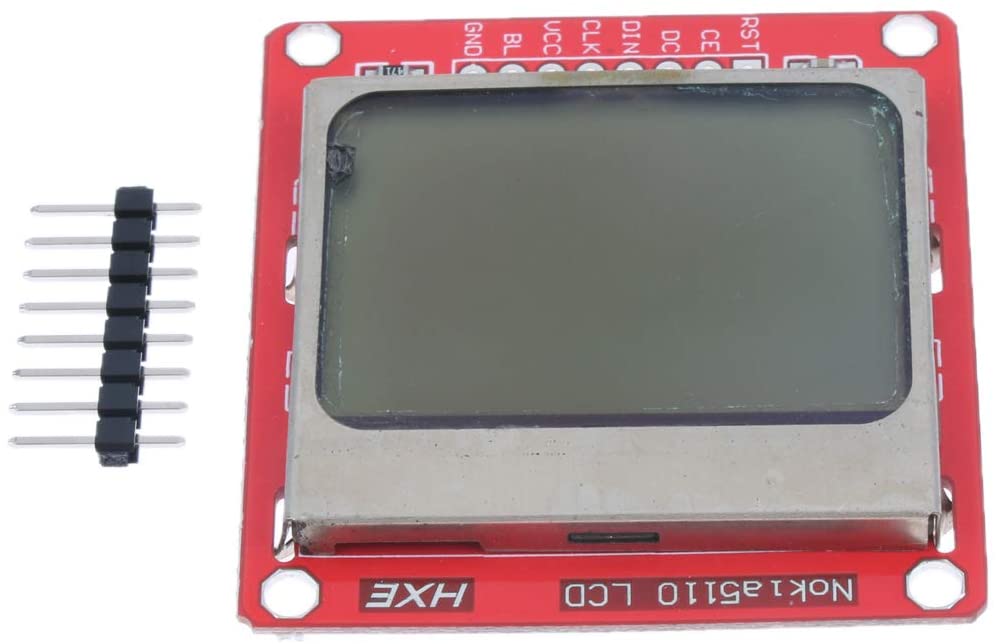

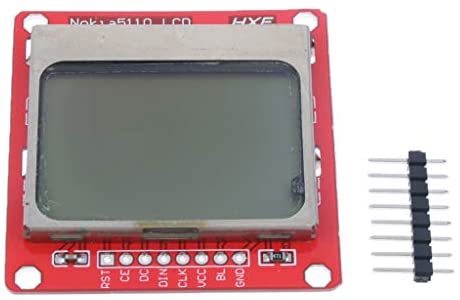

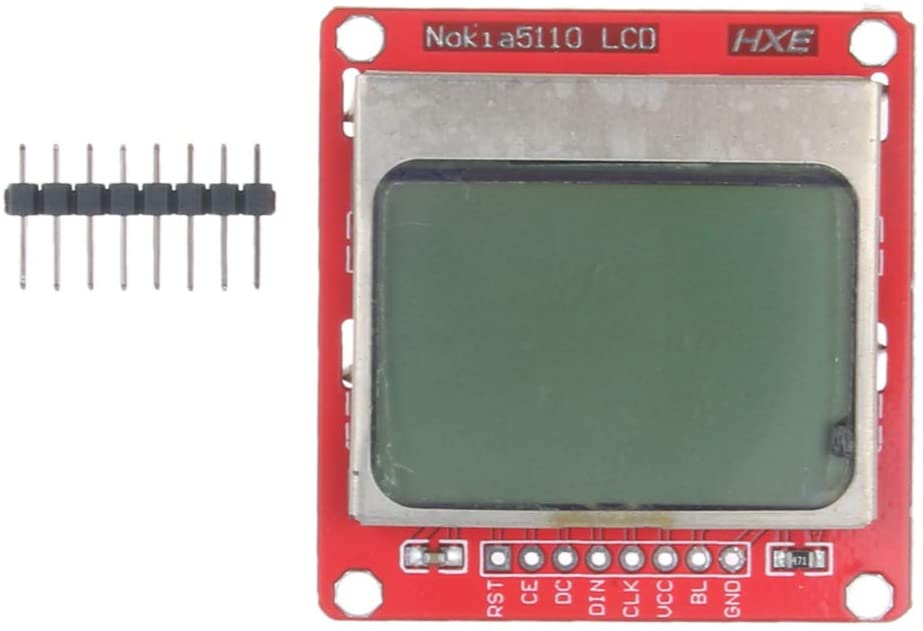

Le forfait comprend:
Module LCD 1 Pièce
En-tête de 2 pièces
Détails & caractéristiques
- La puce du contrôleur LCD / pilote a été liée à la puce LCD, le volume de l'écran LCD est petit.
- Utiliser l'interface série communiquer avec le processeur maître, le nombre de ligne de signal d'interface réduit considérablement, seulement 8 lignes de signal, y compris la puissance et GND.Support différents types de MCU, tels que le SPI, MCS51 série 0 du taux AVR.Transfer jusqu'à 4 Mbps , peut écrire à pleine vitesse des données d'affichage sans temps d'attente.
- 84 X 48 points LCD, peut afficher 4 lignes de caractères
- Peut utiliser la colle conductrice pour connecter le module avec la carte imprimée, sans câble de connexion. Les crochets métalliques du module peuvent fixer le module sur la carte imprimée, ce qui est très facile à installer et à remplacer.
- Faible alimentation, le courant de travail en situation normale est inférieur à 200 μA et dispose d'un mode de mise hors tension.
