module de signal bidirectionnel RS422 TTL a puce unique 3.3V/5V module de signal bidirectionnel RS422 TTL a puce unique 3.3V/5V
module de signal bidirectionnel RS422 TTL a puce unique 3.3V/5V

module de signal bidirectionnel RS422 TTL a puce unique 3.3V/5V


CATEGORIE:   Convertisseurs
ref: ET125

1ย 000 DA

ajouter au panier
DETAILS

Description du produit

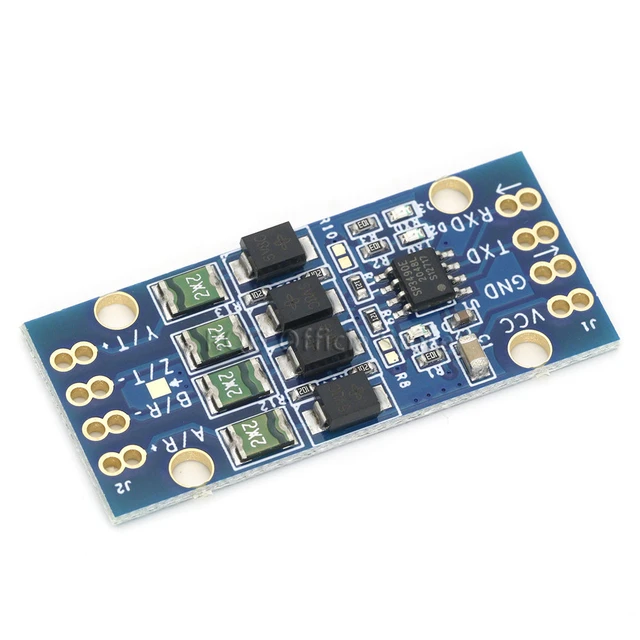

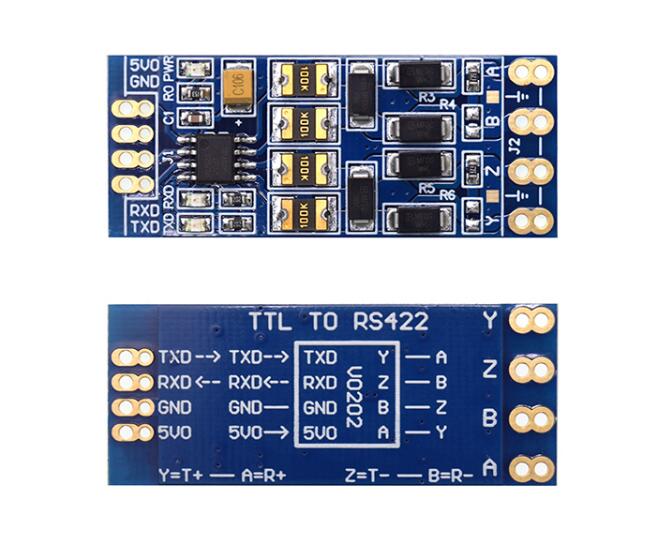

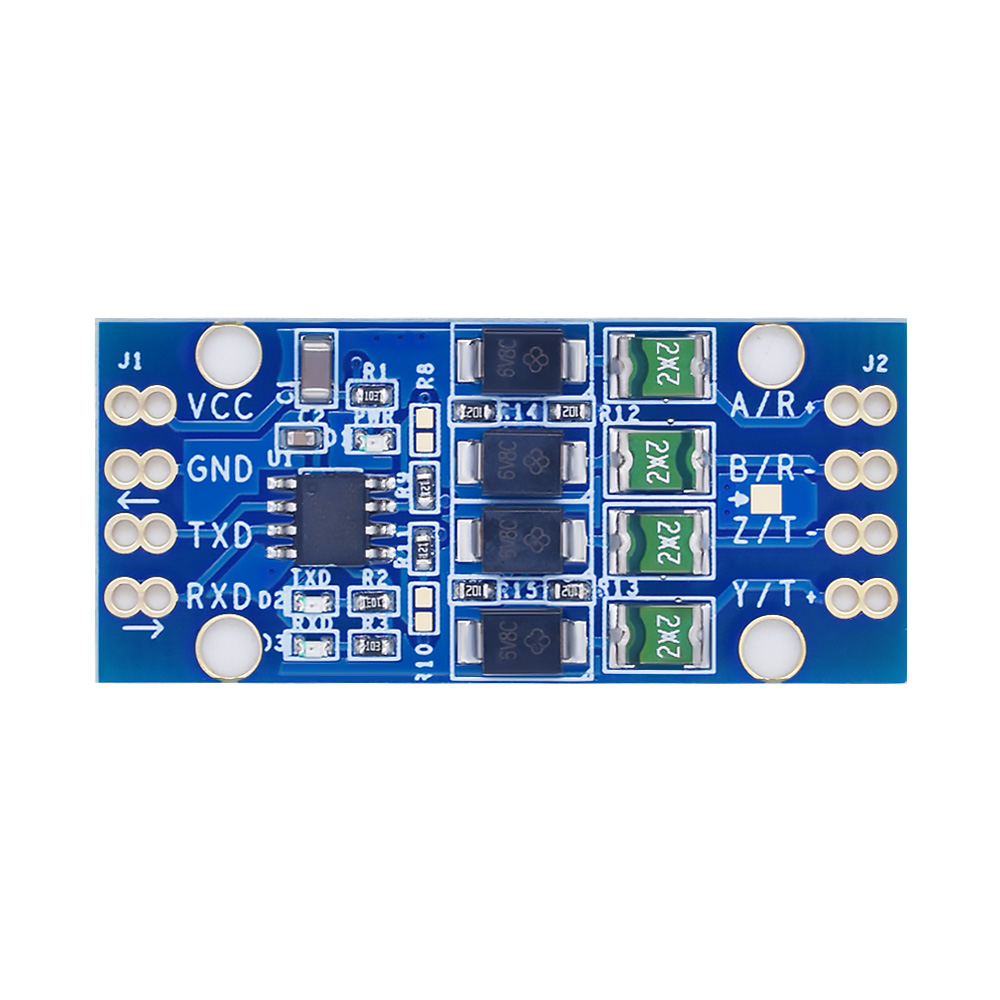

  • Définition de l'interface du module:

  • Module 4P côté terminal:

VCC <<>> + 5V / + 3.3V (spécification du module)

TXD <<>> La transmission TTL (UART) de ce module est connectée à la broche de réception RXD du microcontrôleur

RXD <<>> réception TTL (UART) de ce module, connecté à la broche d'envoi TXD du microcontrôleur

GND <<>> Le fil de terre de ce module (ce fil de terre doit être connecté à la terre du système de microcontrôleur)

  • Côté terminal du module 5P:

R +/A <<>> La broche A de ce module doit être connectée à la broche T +/Y d'autres modules 422

R-/B <<>> La broche B de ce module doit être connectée à la broche T-/Z d'autres modules 422

T-/Z <<>> La broche Z de ce module doit être connectée à la broche R-/B d'autres modules 422

T +/Y <<>> La broche Y de ce module doit être connectée à la broche R +/A des autres modules 422

  • GND <<>> Le fil de terre de ce module, si certaines conditions le permettent, le fil de terre peut être tiré comme chemin de retour du signal en mode commun du signal. Bien entendu, ce fil ne peut pas être utilisé lorsque les conditions ne le permettent pas.
