Module de relais WIFI ESP8266 4 canaux 5V/8-80V
CATEGORIE: COMP
ref: HH73 200 DA
DETAILS

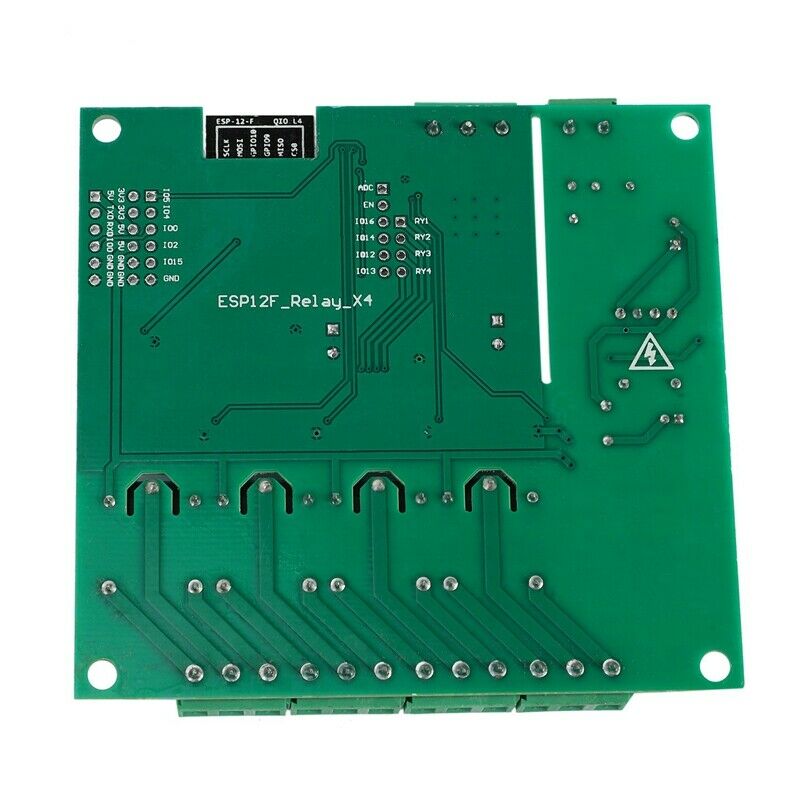

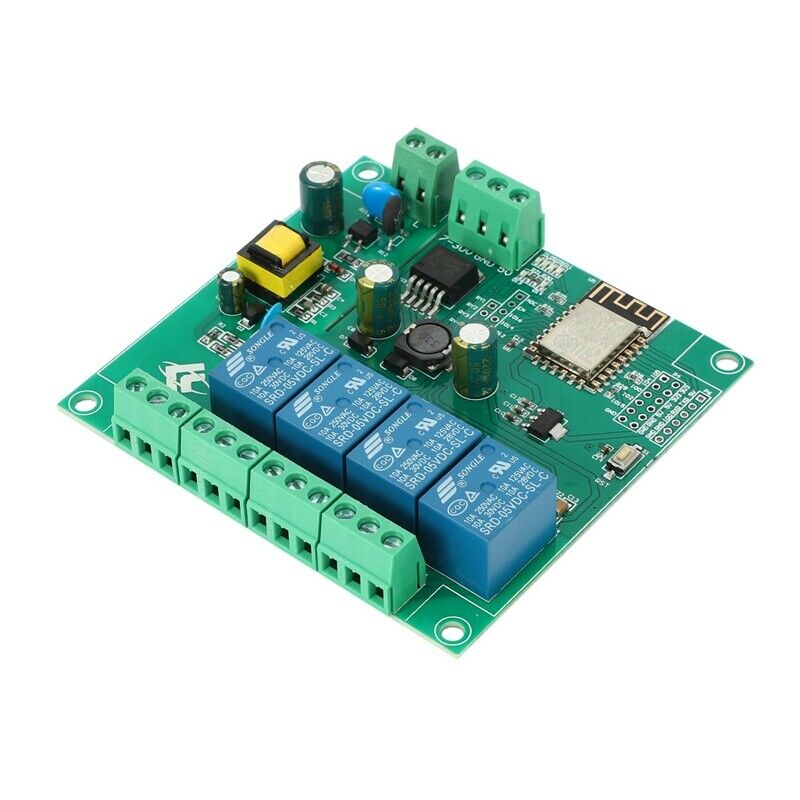

Carte de développement WIFI sans fil ESP8266, Module relais 4 canaux ESP-12F pour alimentation Arduino AC/DC 5V/8-80V
1. module WIFI ESP-12F intégré mature et stable, FLASH d'octets de 4M de grande capacité
2. Le port e/s du module WIFI et le port de téléchargement du programme UART sont tous sorties pour faciliter le développement secondaire
3. module d'alimentation à commutation AC-DC intégré, le mode d'alimentation prend en charge AC90-250V/DC7-30V/5v
4. Bouton de réinitialisation RST du module WIFI intégré. ESP-12F soutient l'utilisation d'outils de développement tels que ECLIPSE/ARDUINO IDE, et fournit le programme de référence ARDUINO dans l'environnement de développement

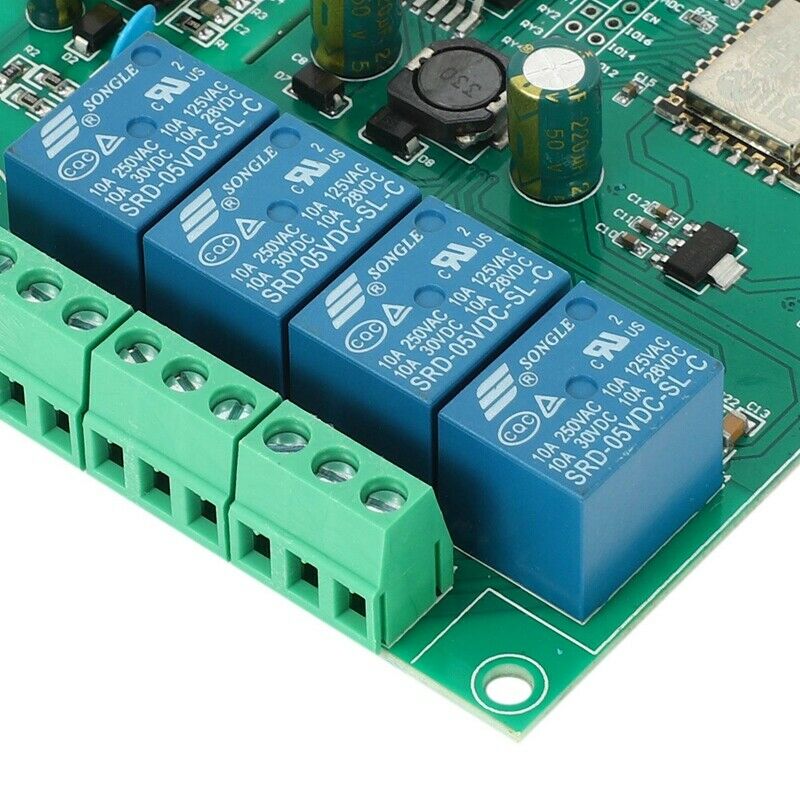

5. À bord de 4 relais 5V, signal de commutation de sortie, adapté pour contrôler la tension de fonctionnement de la charge ca dans 250V/cc 30V. Indicateur d'alimentation intégré, 1 LED programmable et indicateur de relais.
Combustion port:
Les GND, RX, TX et 5V d'esp8266 sont respectivement connectés au GND, TX, RX, du module de port série TTL externe
5V, IO0 doit être connecté à GND lors du téléchargement, puis déconnecter la connexion entre IO0 et GND après le téléchargement;
Sortie relais:
NC: normalement fermé, le relais est court-connecté à COM avant d'être fermé, et il est suspendu après avoir été fermé;
COM: extrémité publique;
Non: extrémité normalement ouverte, le relais est suspendu avant d'être fermé, et court-circuité à COM après avoir été fermé.
Couleur: Vert
Matériel: CARTE PCB
Taille: 87x93mm
Contenu de l'emballage:

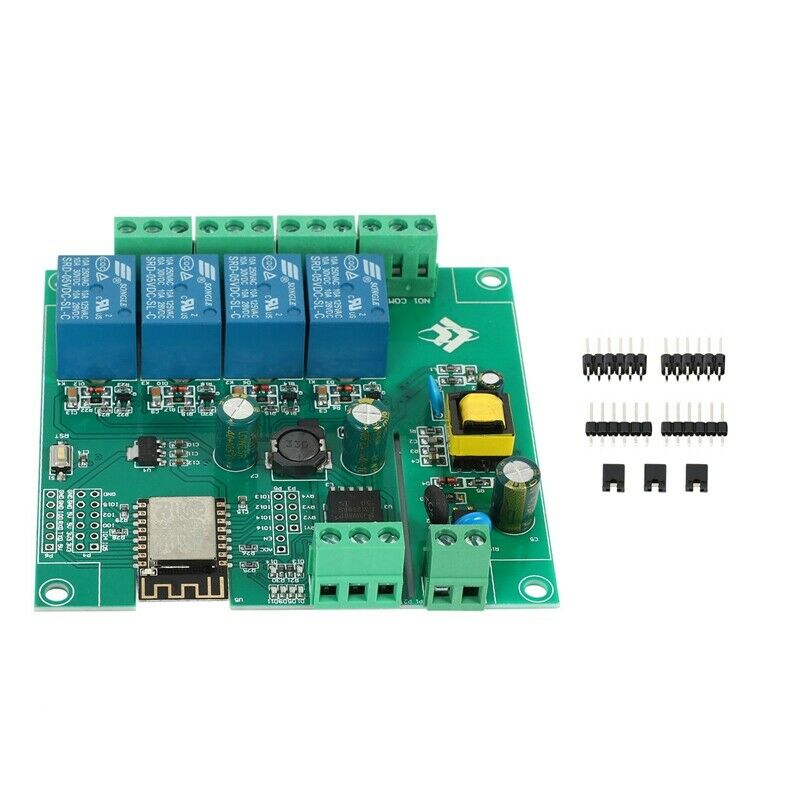

1 x Module de relais à 4 canaux ESP8266
Seul le contenu de l'emballage ci-dessus, les autres produits ne sont pas inclus.
Remarque: la prise de vue légère et les différents affichages peuvent rendre la couleur de l'article dans l'image un peu différente de la réalité. L'erreur de mesure autorisée est de +/- 1-3cm.
