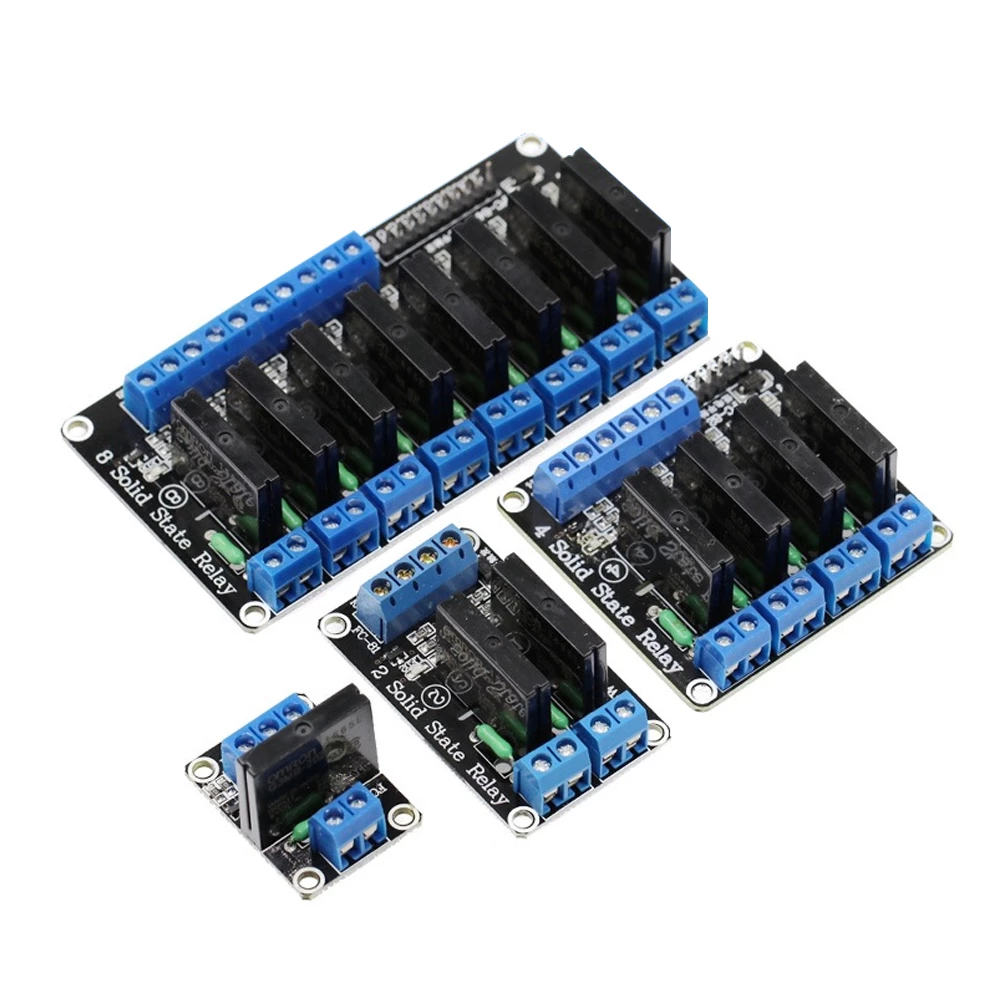

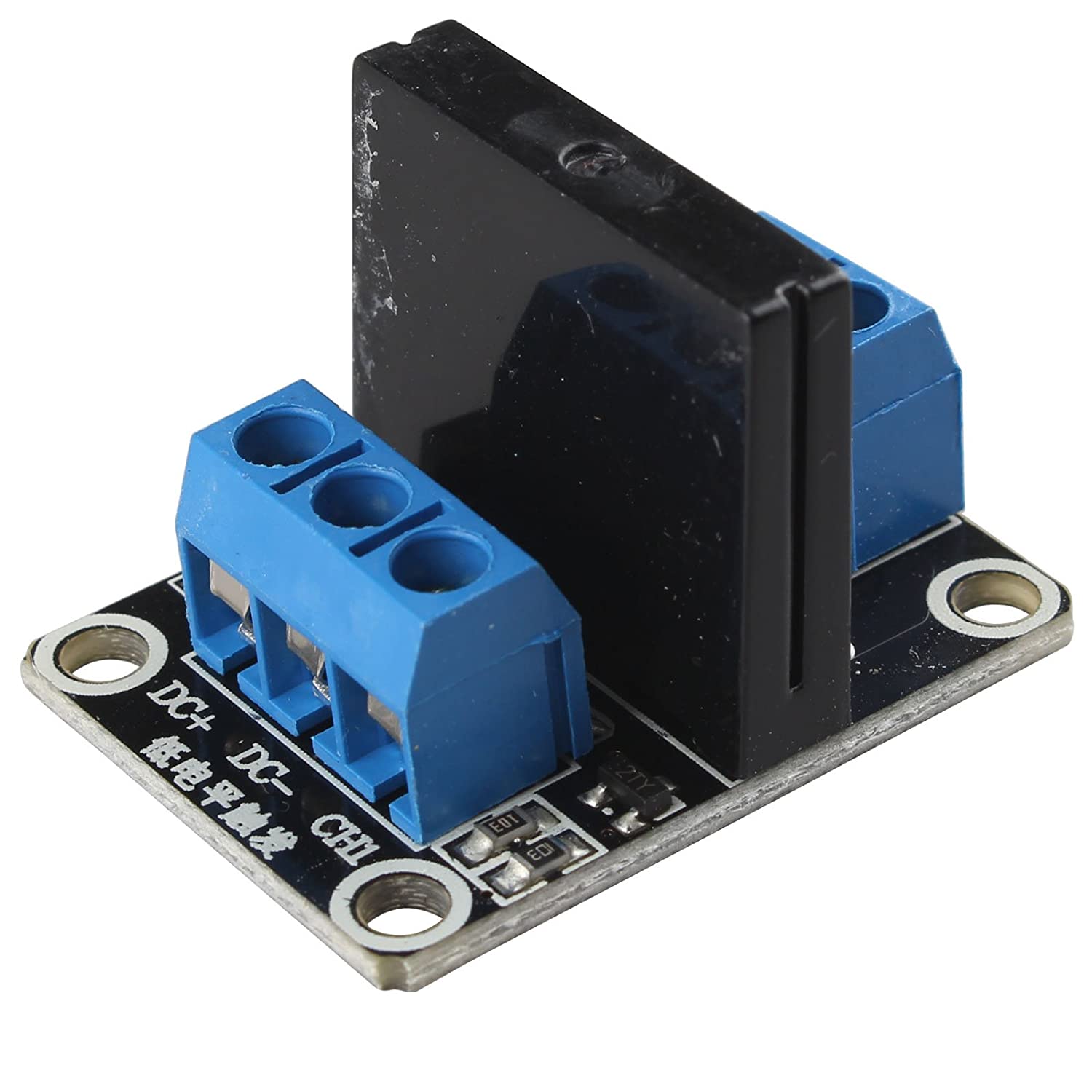

Module de relais é semi-conducteurs, 1 2 4 8 canaux 5V DC, SSR AVR DSP de bas niveau 250V 2A

Description du produit:

1. Relais à semi-conducteurs 5V 240V 2A, la sortie avec un fusible résistif 240V 2A.

2. Taille (approximative):

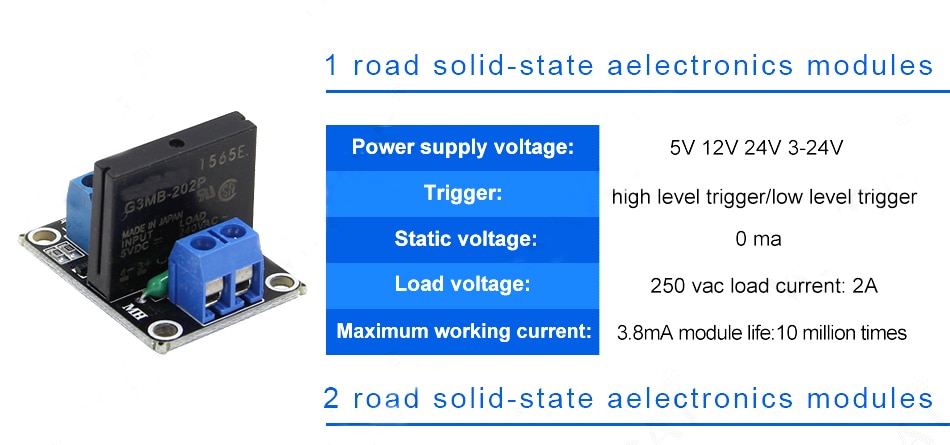

1 façon: 25*34*25(L * W * H)

2 façon: 55*33*25(L * W * H)

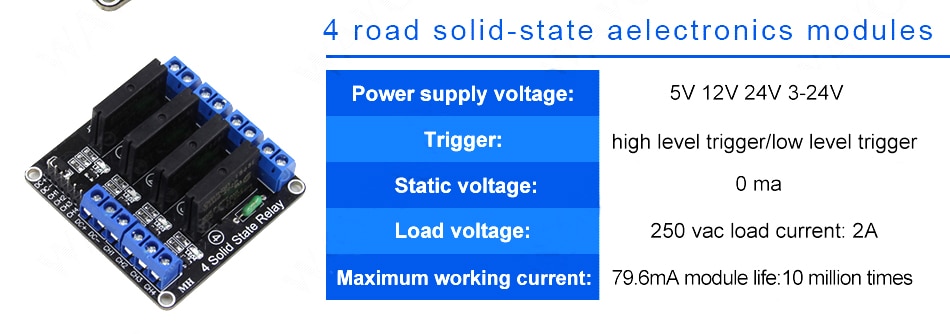

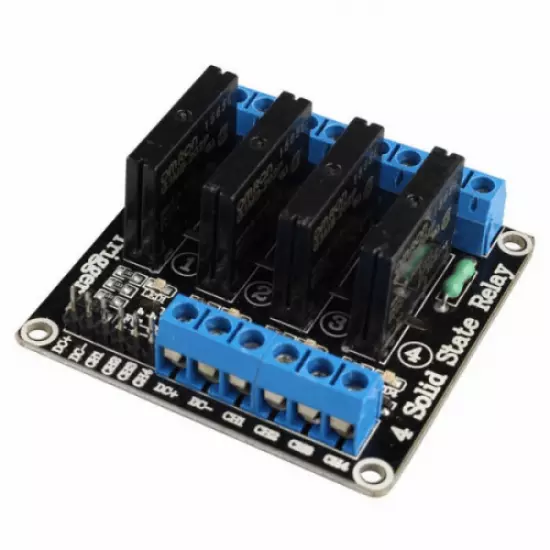

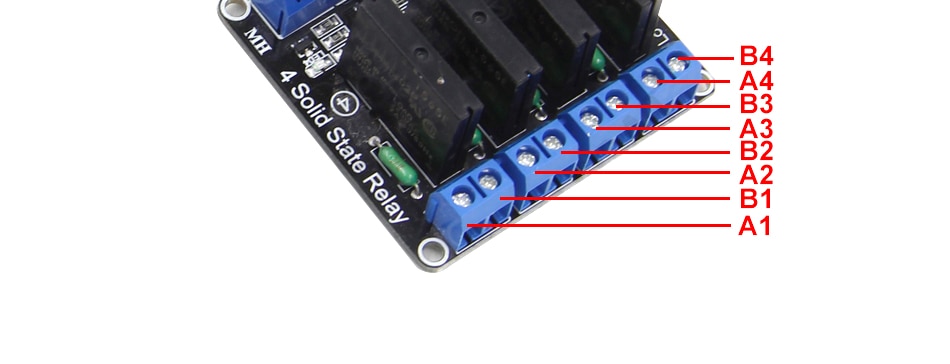

4 façon: 57*55*25(L * W * H)

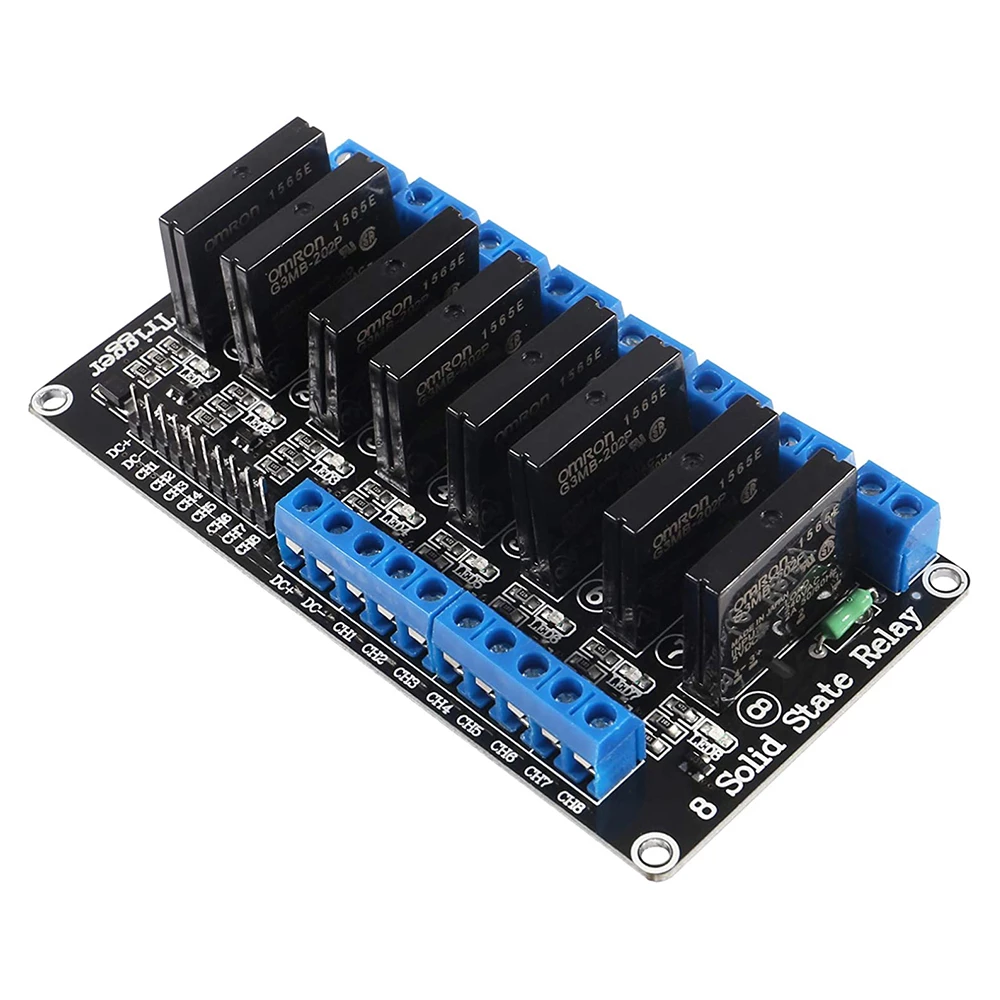

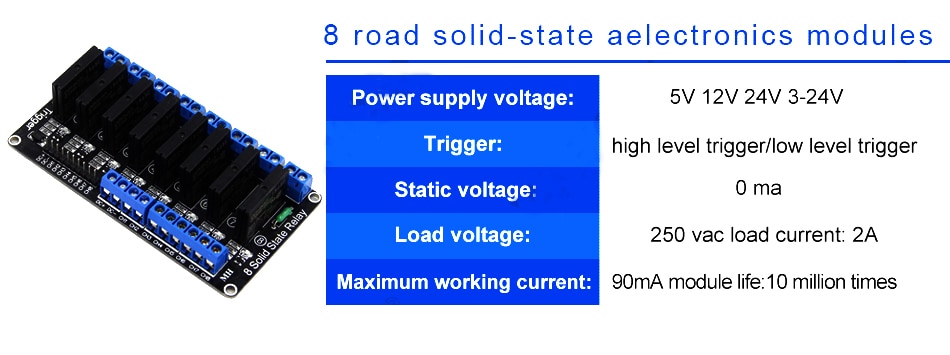

8 voies: 105*55*25 (L * W * H)

3. Puissance d'entrée: 5V cc (160MA)

4. La tension de signal de contrôle d'entrée:

Module de haut niveau: (relais de bas niveau d'état 0-2.5V allumé)

(Relais de haut niveau d'état 3.3-5V éteint)

Module de bas niveau: (relais de bas niveau d'état 0-2.5V éteint)

(Relais de haut niveau d'état 3.3-5V allumé)

5. Il y a une broche de 2.54CM et la ligne de contrôle de terminal KF301 bleue est plus pratique.

Section d'entrée:

DC +: connectez l'alimentation positive (selon la tension du relais)

DC-: brancher l'alimentation négative

CH1: 1 borne de déclenchement de signal de module de relais (déclencheur de bas niveau actif)

CH2: borne de déclenchement de signal de module de 2 relais (déclencheur de bas niveau actif)

CH3: 2 borne de déclenchement de signal de module de relais (déclencheur de bas niveau actif)

CH4: 2 borne de déclenchement de signal de module de relais (déclencheur de bas niveau actif)

Haute et basse signification:

Le déclencheur de haut niveau se réfère au côté déclencheur du signal (IN) et l'alimentation négative a une tension positive entre le positif et l'alimentation est généralement connectée au côté déclencheur d'un déclencheur, lorsque la tension latérale de déclenchement ou la gâchette pour atteindre la tension de déclenchement, le relais est tiré.

Le déclencheur de bas niveau se réfère à la tension entre la borne de déclenchement du signal et la borne négative de l'alimentation électrique est OV, ou la tension de la borne de déclenchement est inférieure à la tension de la borne positive de l'alimentation. Lorsque la tension est assez basse pour déclencher, le relais est tiré, le côté négatif de l'alimentation est connecté au côté déclencheur d'une gâchette, de sorte que le relais est tiré.

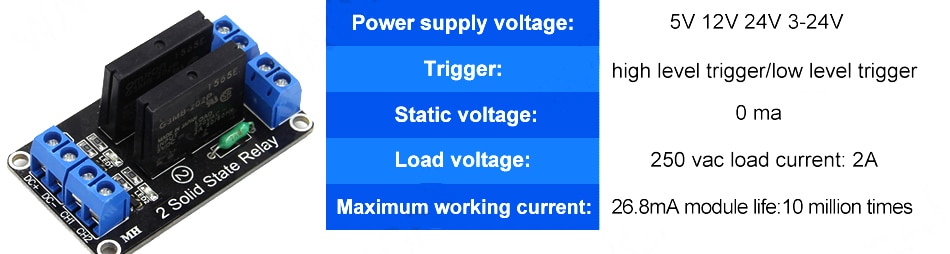

Paramètres électriques:

Version de tension courant de repos courant de fonctionnement déclencheur de tension courant de déclenchement

1 canal 5V 0mA 12.5mA 0-2.5V 2mA

2 5V 0mA 22.5mA 0-2.5V 2mA

4 5V 0mA 48mA 0-2.5V 2mA

4 5V 0mA 102mA 0-2.5V 2mA

Manuel du produit:

1. Alimentation du Module: l'alimentation doit être cc, la tension et la tension du relais pour correspondre

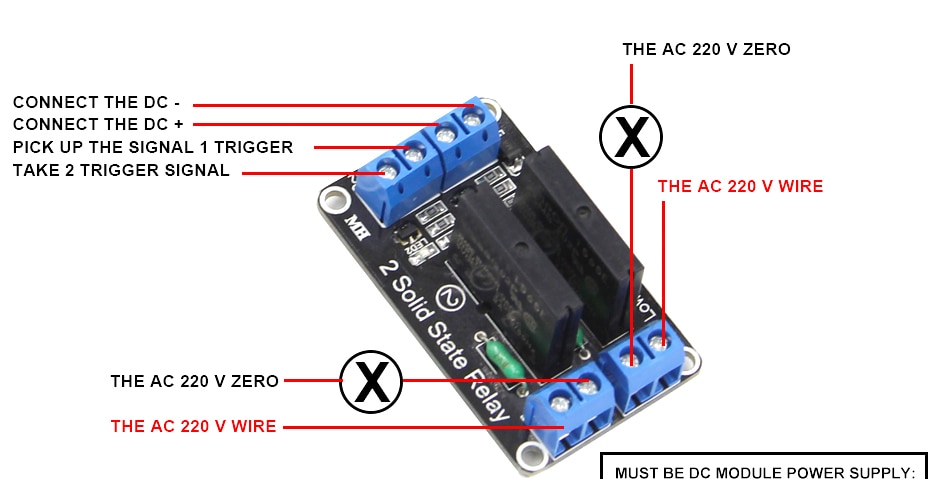

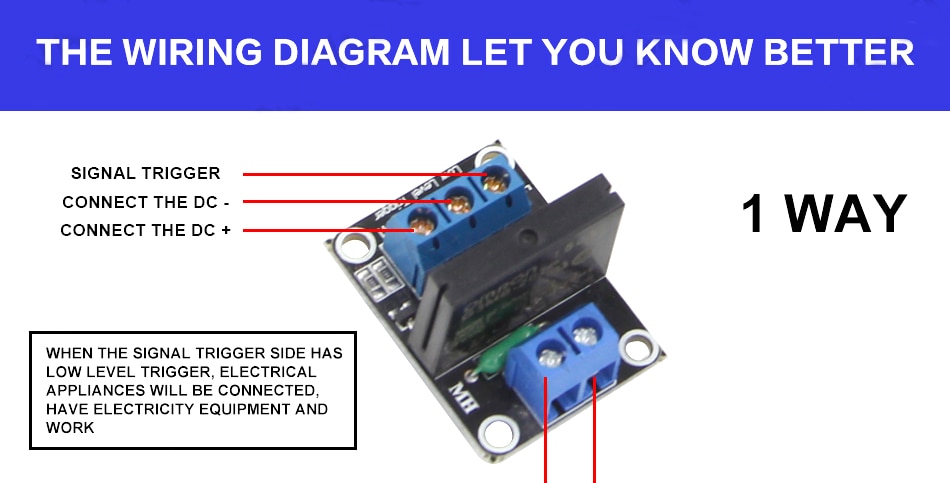

2. Méthode de câblage:

Lorsque le côté déclencheur du niveau de déclenchement du signal, le relais sera connecté, l'appareil a de l'électricité et fonctionne

Précautions:

Alimentation 1. Module: l'alimentation doit être cc, alimentation 5V

2. Tension de terminal de contrôle de Module: ce module ne peut être utilisé que pour contrôler le courant alternatif, ne peut pas contrôler le courant continu.
