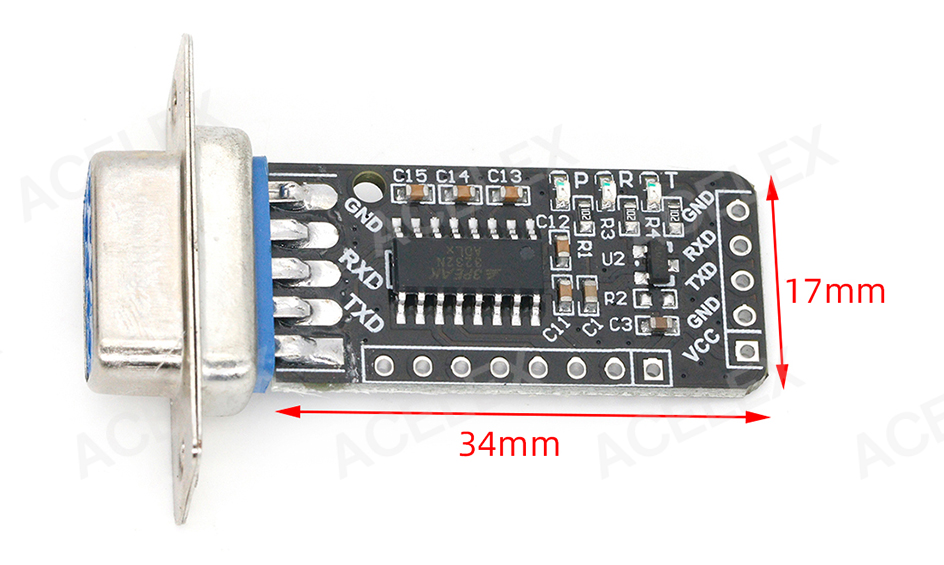

Module de communication RS232 TO TTL
CATEGORIE: Programmateur et Convertisseur
ref: JJ5700 DA
DETAILS
1. Fond de panier noir - circuit imprimé de haute qualité ;
2. Prise DB-9 standard (femelle), une autre interface à broches. Double canal RS232, adapté aux applications plus flexibles ;
3. Doubles lumières LED : indiquant l'état de l'émetteur-récepteur, lumières LED : indiquant l'état de l'alimentation ;
4. Puce de régulateur de tension intégrée, prend en charge une alimentation en tension large de 3,3 V ~ 5 V ;
5. Tension large, puce RS232 de qualité industrielle, matériau suffisamment authentique, système stable et fiable.
Interface d'entraînement : interface double extrémité, prend en charge plus de placement, câblage facile.

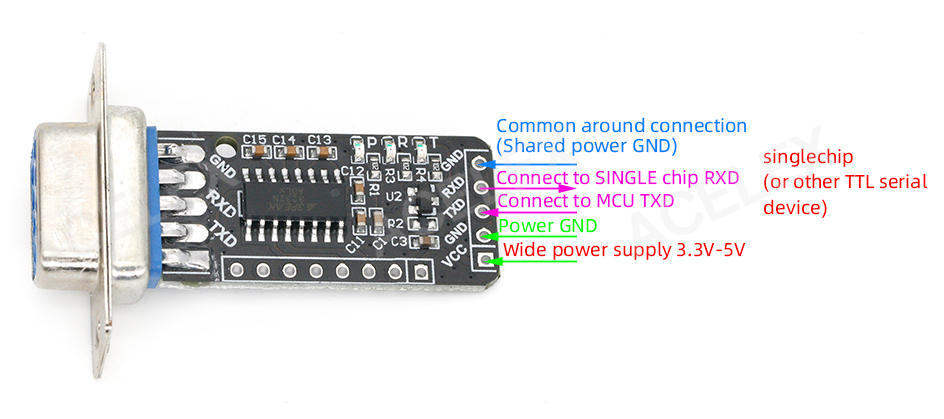

Instructions de câblage
Connectez-vous au terminal TTL du SCM, des broches au pas de 2,54 mm sont incluses, le client doit gérer son propre câblage en fonction de ses besoins.
Prise DB-9 standard (femelle)
Prise DB9 - - différence entre mâle et femelle
La broche 2 de la tête mâle est RXD et la broche 2 de la tête femelle est TXD. 5 broches sont GND
La broche 3 de la tête mâle est TXD et la broche 3 de la tête femelle est RXD.
