Module de charge de batterie au lithium pour panneaux solaires CN3791 MPPT 12V 9V 6V
CATEGORIE: CHARGEURS
ref: LL181 200 DA
DETAILS
Description:

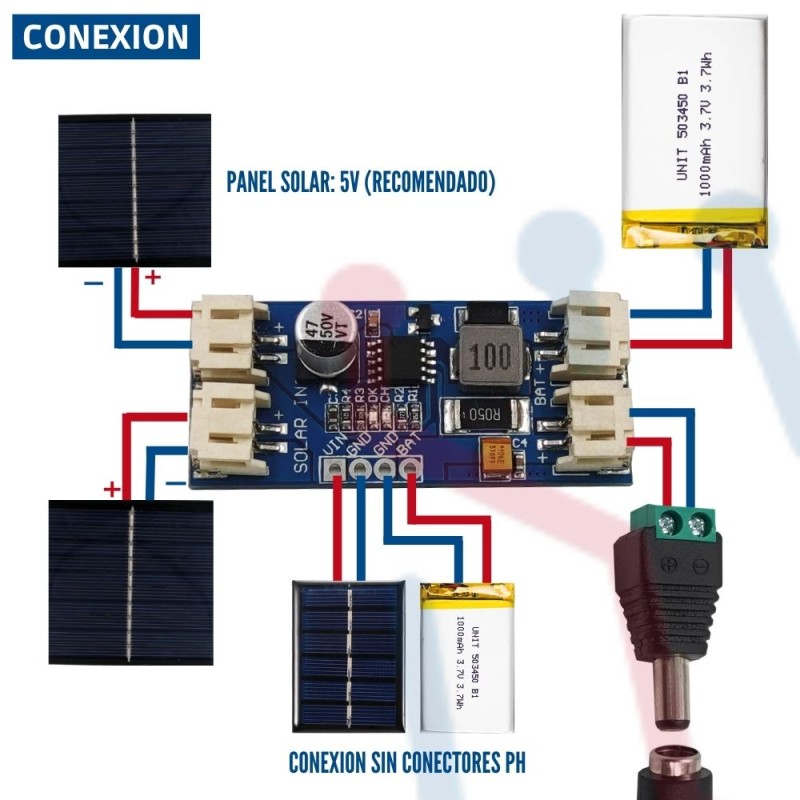

Il s'agit d'un chargeur solaire de suivi du point de puissance maximale (MPPT) pour les batteries LiPo unicellulaires. Ce chargeur solaire MPPT vous offre la possibilité d'obtenir le plus d'énergie possible de votre panneau solaire ou autre appareil photovoltaïque et dans une batterie LiPo rechargeable. La configuration est également facile, il suffit de brancher votre panneau solaire d'un côté du chargeur solaire et votre batterie de l'autre et vous pouvez commencer à charger!
Le suivi du point de puissance maximale solaire (MPPT) consiste à s'assurer que le changement d'intensité lumineuse, les cellules photovoltaïques produisent une puissance maximale, pour utiliser pleinement l'énergie solaire. En général, besoin d'utiliser un convertisseur DC - DC en mode de commutation pour réaliser la fonction MPPT, garder la tension de sortie et le produit de courant de charge maximiser (sortie).

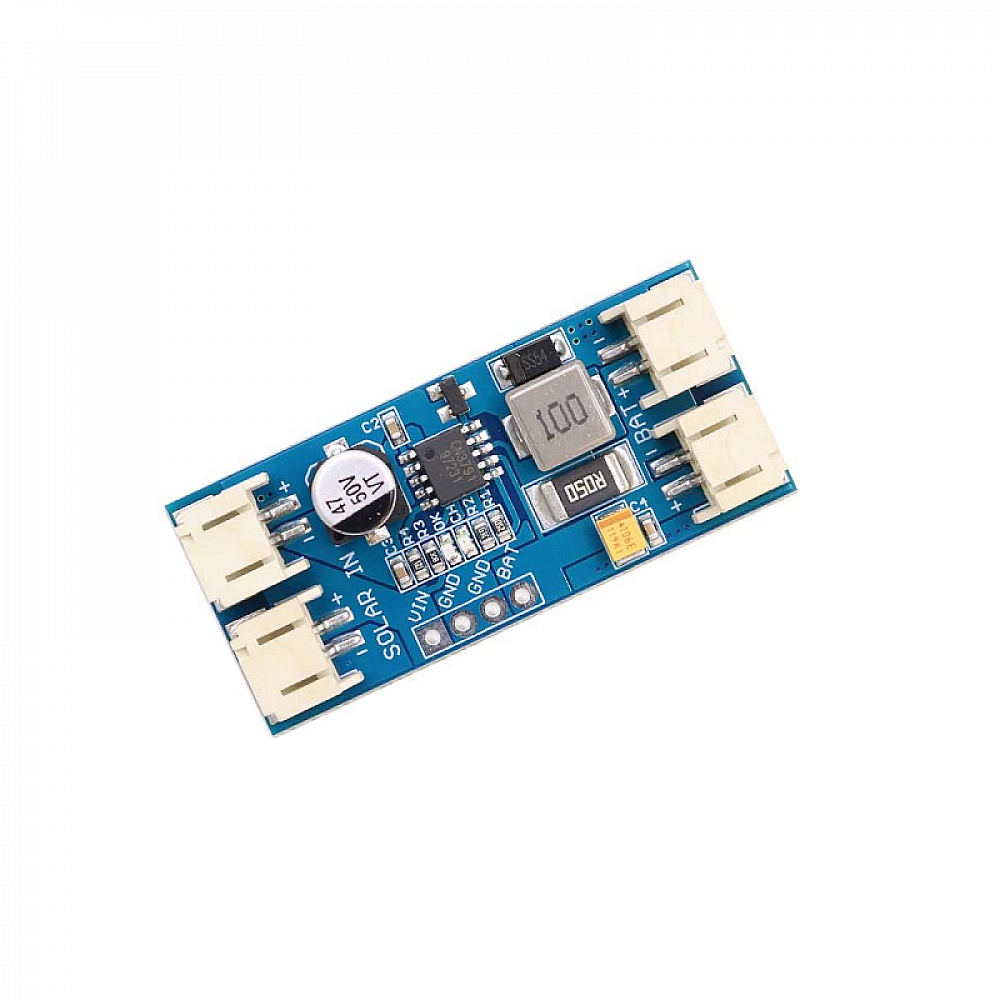

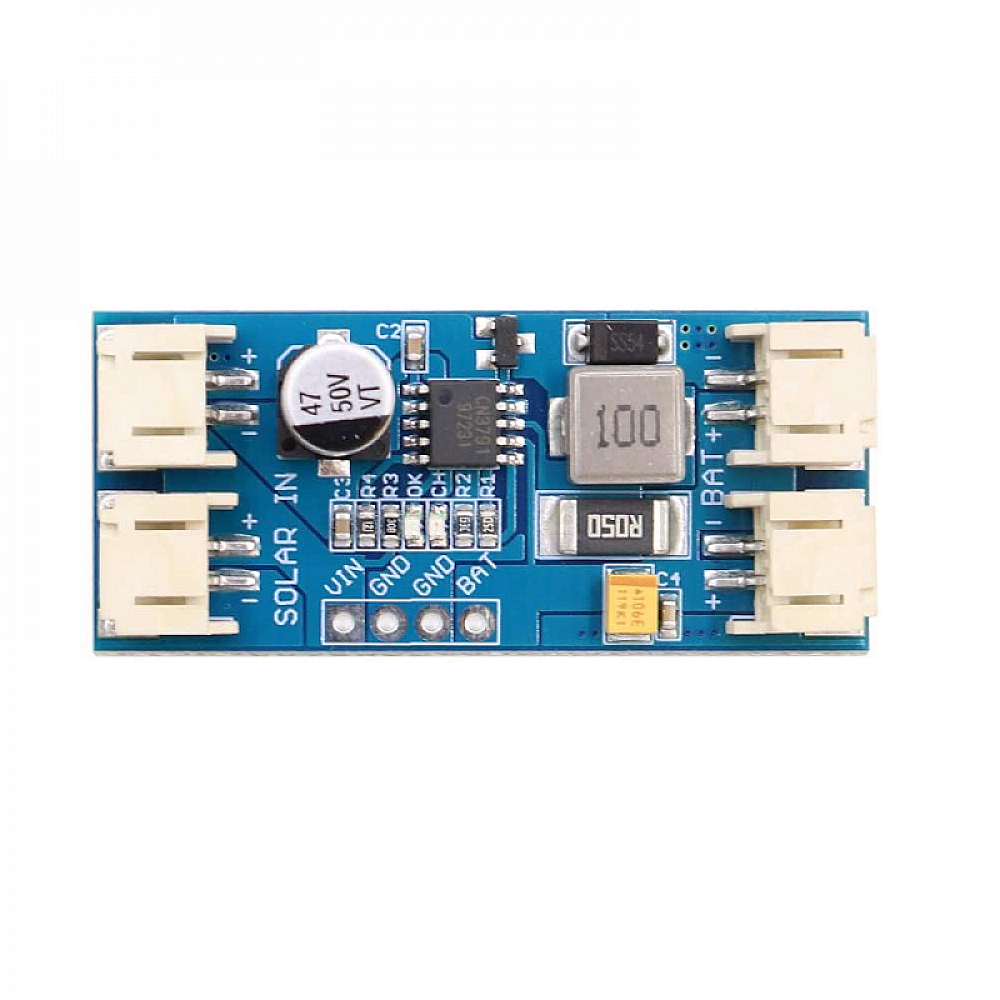

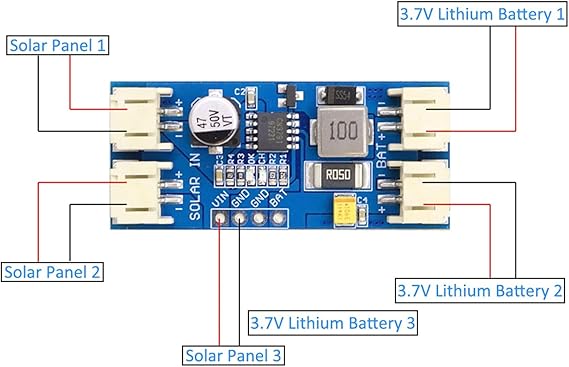

La sortie du chargeur solaire est destinée à charger une seule cellule au lithium-ion polymère. La charge doit être connectée en parallèle avec la batterie. Chaque chargeur solaire est équipé d'un circuit de charge de la batterie de suivi de l'alimentation CN3791 et de quatre connecteurs JST/PH2.0 à 2 broches préinstallés.

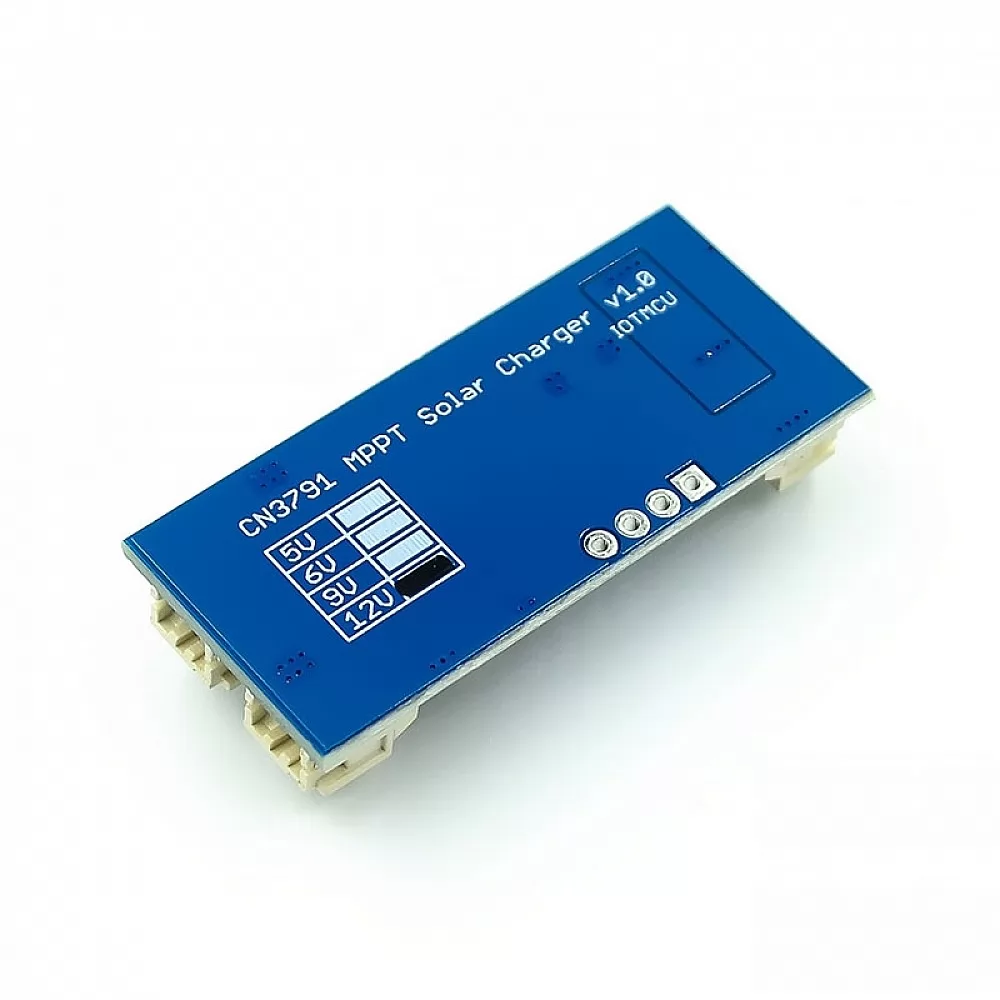

Par défaut, nous avons réglé la tension de maintien pour le MPPT. Nous avons donc 3 versions pour la tension d'entrée 6V/9V/12V (pour la tension de travail du panneau solaire 6V/9V/12V), très approprié pour l'application de la tension d'entrée et la différence de tension de la batterie est plus grande.
Remarque:Si le chargeur solaire CN3791 MPPT est en version 9V, vous devez utiliser la tension de fonctionnement du panneau solaire est de 9V.
Caractéristique:
Tension d'entrée: sélectionnez le module correspondant en fonction de la tension nominale du panneau solaire (6V/9V/12V)
Tension de sortie: batterie au lithium nominale 3.7V à pleine charge 4.2V
Interface: connecteurs JST à 2 broches (ou PH2.0)
Suivi du point de puissance maximale du panneau solaire
Gestion complète de la charge pour les batteries au lithium monocellulaire
Courant de charge jusqu'à 2A
Fréquence de commutation PWM: 300KHz
Tension de charge: 4.2V ± 1%
Chargement d'entretien des batteries profondément déchargées
Recharge automatique
État de charge et indication de fin de charge
Démarrage en douceur
Protection contre les surtensions de batterie
La température d'environnement de travail: -40 °C -85 °C
Taille: 45X20X9.5mm
Le paquet comprend:
1 * CN3791 MPPT Panneau de charge solaire réglable 3.7V 18650 Carte de charge de batterie au lithium
