MODULE CONVERSION DE SIGNAL COURANT TENSION 4-20mA to 0-10V
CATEGORIE: Convertisseurs
ref: FF281 200 DA
DETAILS

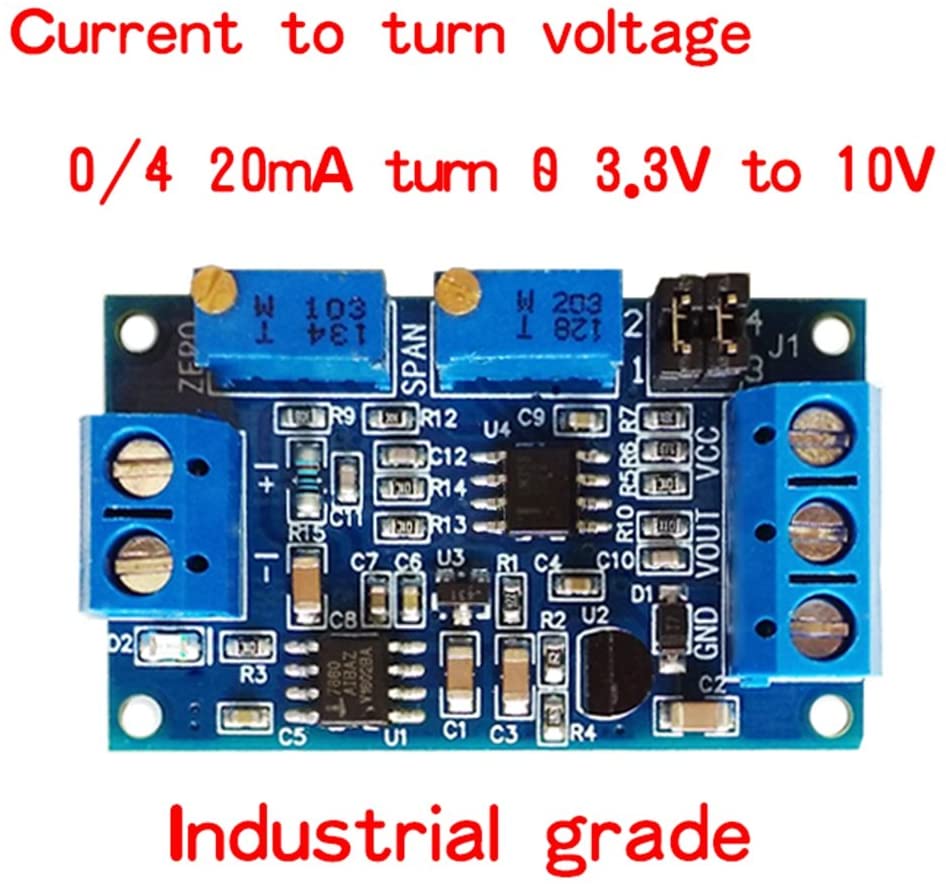

Module Transformateur de Conversion de Signal de de Courant à Tension 0/4-20mA à 0-3.3V 5V 10V
Description du produit
la description:
Dans le processus de transmission du signal de circuit, le signal de tension augmentera avec l'augmentation de la distance de transmission, et l'utilisation de la transmission de courant peut éviter l'affaiblissement du signal. Le module est utilisé pour la fin de la transmission du signal de courant et convertit le signal en un signal de tension destiné à être détecté par le micro-ordinateur monopuce. Entrée de courant supporte 4-20Ma, 0-20mA, sortie tension supporte 0-3.3V 0-5V 0-10V Cliquez sur Caractéristiques du résultat:
Une large plage de tension d'alimentation, la tension de sortie prend en charge plusieurs plages
La plage de somme zéro peut être ajustée
Haute stabilité, bonne linéarité, qualité industrielle
Résistance d'échantillonnage de signal de courant, résistance élevée à l'anneau de couleur, haute précision, faible dérive en température, haute puissance Cliquez sur

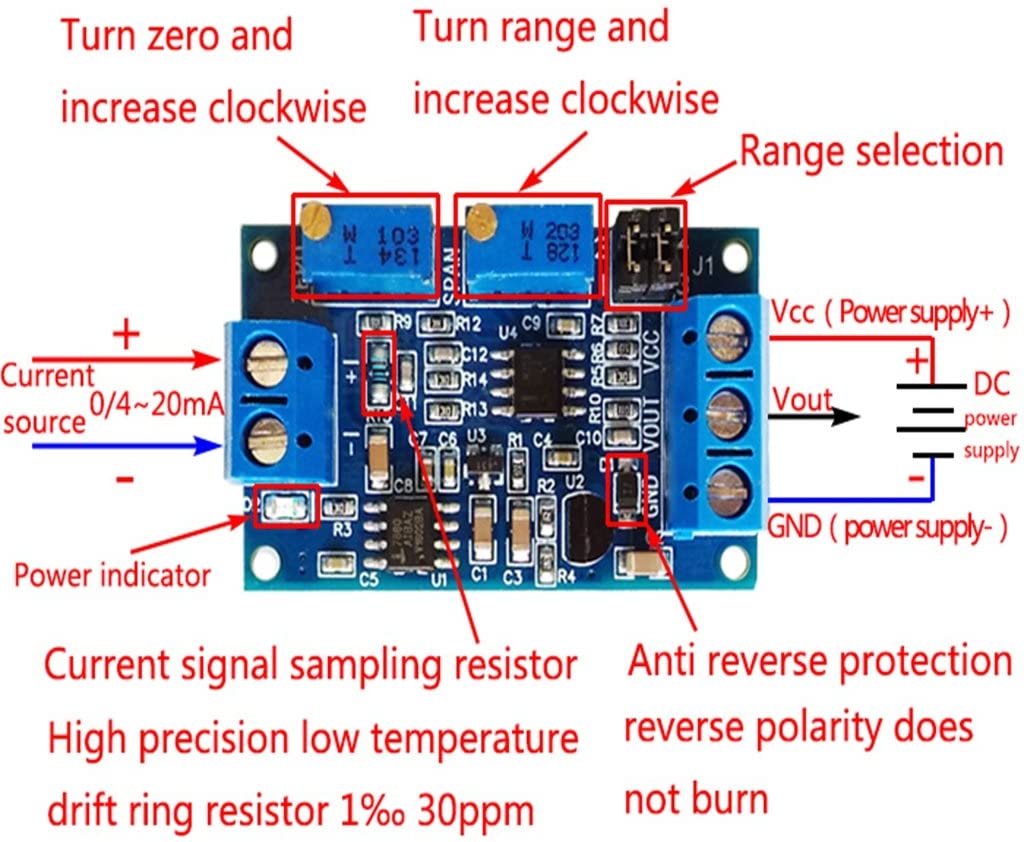

Mode d'emploi: Résultat 1. Le module a une tension d'alimentation de 7-36V conformément à la définition du câblage (si la sortie est de 10V, la tension d'alimentation doit être supérieure à 12V). Résultat 2. Après la mise sous tension, le voyant D2 doit être allumé. Sinon, vérifiez la connexion de ligne. La carte a une protection inverse et l’inverse ne s’étouffe pas. Résultat 3. Lorsque l'entrée de courant est minimale (0 mA ou 4 mA), réglez le potentiomètre ZERO pour minimiser la sortie VOUT (0,0 V ou une autre tension). Résultat 4. Lorsque l'entrée de courant atteint la valeur maximale (20 mA), réglez le potentiomètre SPAN pour maximiser la sortie VOUT (3,3 V ou 5 V ou 10 V, et la sortie peut être aussi basse que 2,5 V si l'entrée est 4-20 mA). Cliquez sur
Sélectionnez la gamme appropriée en fonction de vos besoins. Quantité: 1 pièce Par conséquent,
