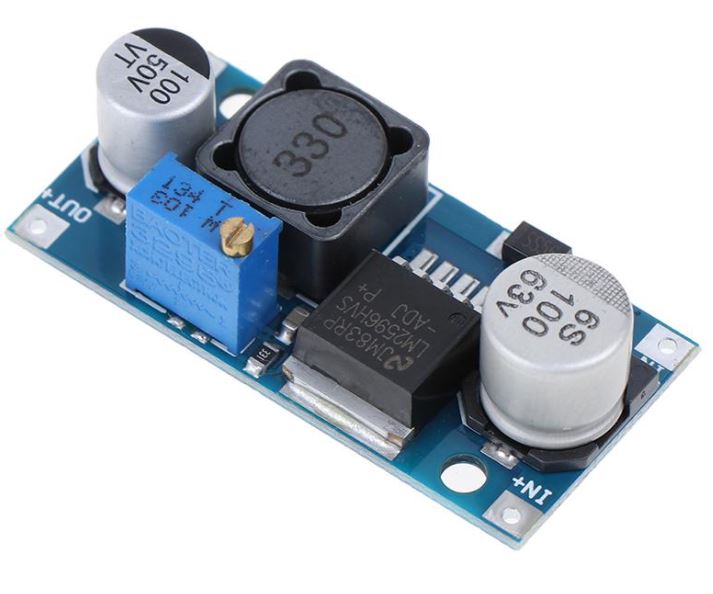

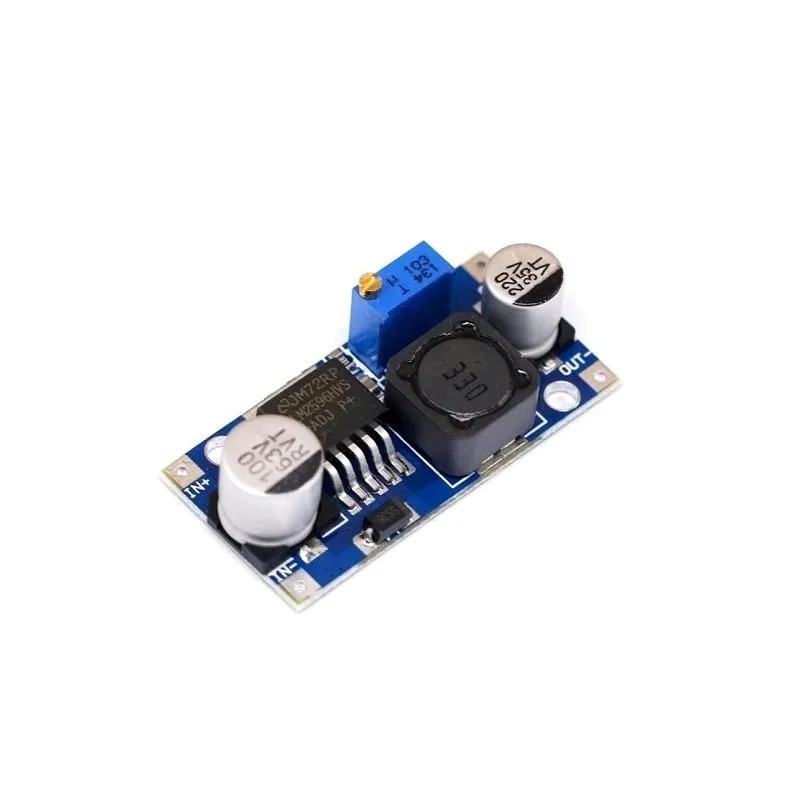

Module abaisseur TENSION LM2596HVS-ADJ 4,5 V ~ 50 V TO  1,25 V ~ 30 V 3A Module abaisseur TENSION LM2596HVS-ADJ 4,5 V ~ 50 V TO  1,25 V ~ 30 V 3A Module abaisseur TENSION LM2596HVS-ADJ 4,5 V ~ 50 V TO  1,25 V ~ 30 V 3A
Module abaisseur TENSION LM2596HVS-ADJ 4,5 V ~ 50 V TO  1,25 V ~ 30 V 3A

Module abaisseur TENSION LM2596HVS-ADJ 4,5 V ~ 50 V TO 1,25 V ~ 30 V 3A


CATEGORIE:   CONVERTISSEURS DCDC
ref: NN02

850 DA

ajouter au panier
DETAILS

Description:

Module abaisseur LM2596HVS-ADJ La série de régulateurs à plage d'entrée large 4-50V sont des circuits intégrés monolithiques qui fournissent toutes les fonctions actives d'un régulateur à découpage (buck), capable de piloter une charge de 3A avec une excellente régulation de ligne et de charge. Ces dispositifs sont disponibles dans des tensions de sortie fixes de 3,3 V, 5 V, 12 V et une version à sortie réglable.
Disponible dans un boîtier standard TO-220 à 5 broches, un boîtier de montage en surface TO-263 à 5 broches et un boîtier SOP-8. L'arrêt externe est inclus, avec un courant de veille généralement de 30 μA.
Le commutateur de sortie comprend une limitation de courant cycle par cycle, un arrêt thermique et une protection contre les courts-circuits de sortie pour une protection complète en cas de défaut.

Caractéristiques:

  • Puce LM2596HVS  pas LM2596S
  • Tension d'entrée : 4,5 V ~ 50 V
  • Tension de sortie : 1,25 V ~ 30 V
  • Courant de sortie : 3A (max)
  • Efficacité de conversion : 92 % (la plus élevée)
  • Ondulation de sortie : < 30 mV
  • Fréquence de commutation : 150 KHz
  • Température de fonctionnement : -45 ℃ ~ +85 ℃

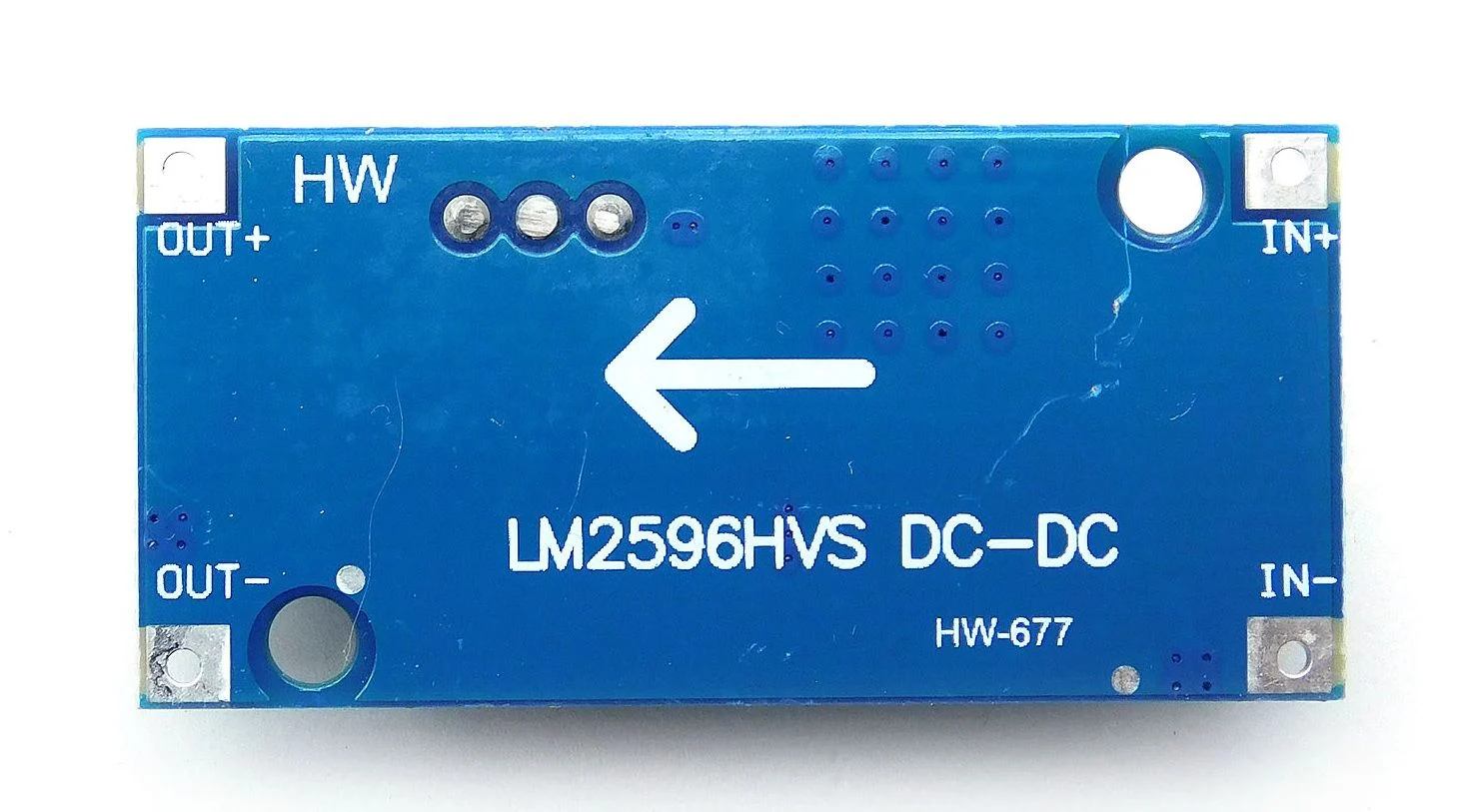

  • IN-IN + entrée Positive Entrée Négative !
  • La sortie positive OUT + OUT-sortie négative
  • Plage de tension d'entrée : DC 4,5 V à 50 V (la tension d'entrée doit être supérieure à la tension de sortie à 1,5 V ou plus. Impossible d'augmenter)
  • Plage de tension de sortie : la tension DC 3 V à 40 V est réglable en continu, a un rendement élevé (jusqu'à 92 %) le courant de sortie maximum de 3 A.
  • Entrée 12 V mesurée, le courant de sortie 5 V est un taux de régulation de charge de 1 A inférieur à 1 %
  • Remarque : Il s'agit du module abaisseur ; la tension d'entrée doit être supérieure à la tension de sortie.
  • Le courant de sortie est supérieur à 2,5 A (ou la puissance de sortie supérieure à 10 W) pour travailler de longues heures ; veuillez ajouter un dissipateur de chaleur.
  • Taille : 43 mm x 21 mm x 14 mm (L x l x H)
