Mini Module de suralimentation Multifonction 5 V/8 V/9 V/12 V 1.5A
CATEGORIE:CONVERTISSEURS DCDC
ref: II14
400 DA
ajouter au panier
DETAILS
Paramètres de base:
La tension de sortie peut être réglée sur 5V / 8V / 9V / 12V, la valeur par défaut est 12V.
Plage de tension d'entrée: 2,5 V-5 VOUT. La tension d'entrée doit être inférieure à la tension de sortie réglée.
Capacité de sortie: lors de l'entrée d'une batterie au lithium de 3,7 V, elle peut produire 5V1A, 8V0.5A, 9V0.45A, 12V0.3A.
Lors de l'entrée à 5V, il peut produire 8V0.7A, 9V0.7A, 12V0.5A.
Lorsque la sortie 12V par défaut, l'indicateur LED consomme environ 1mA.
Si l'indicateur est éteint, le courant d'entrée est de ๏ผ 1mA sans charge.
Description du réglage de tension:

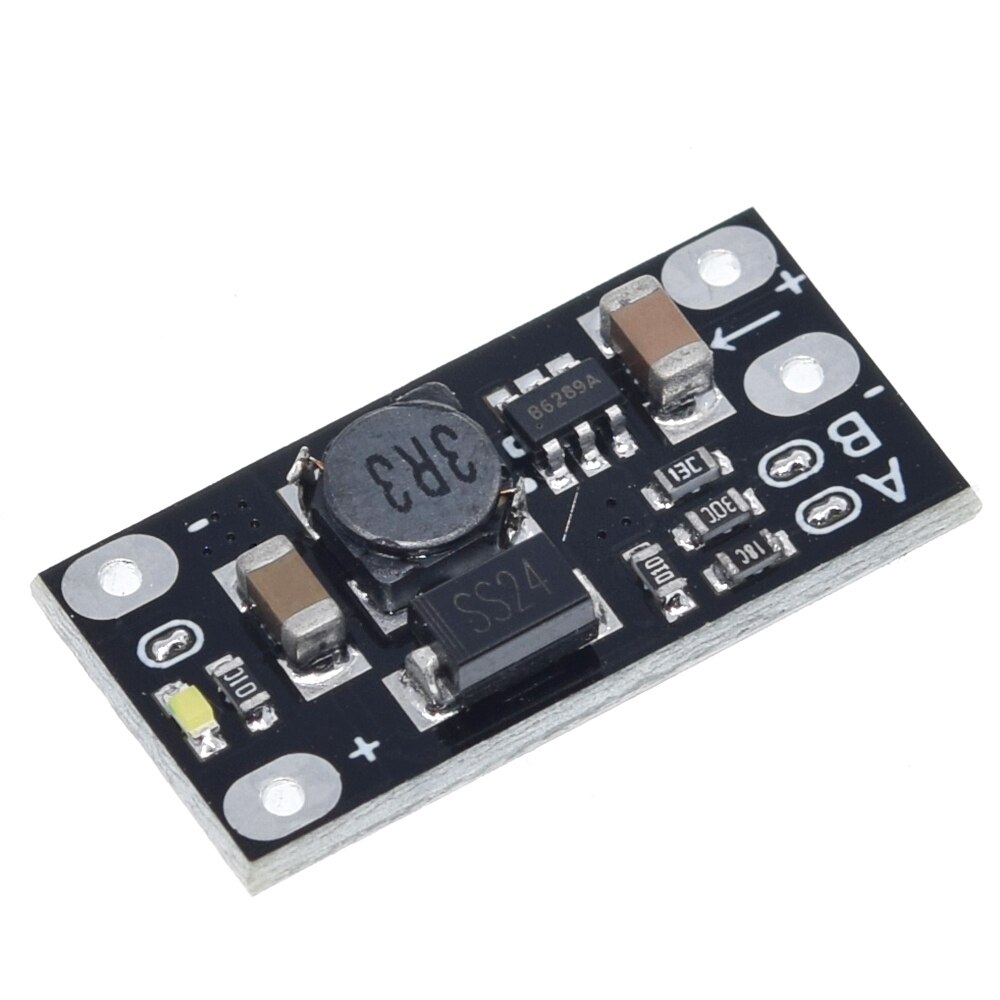

La face avant du PCB- peut être vue avec les mots A et B.Utilisez le fer à souder pour changer le passage du tampon à côté du caractère.

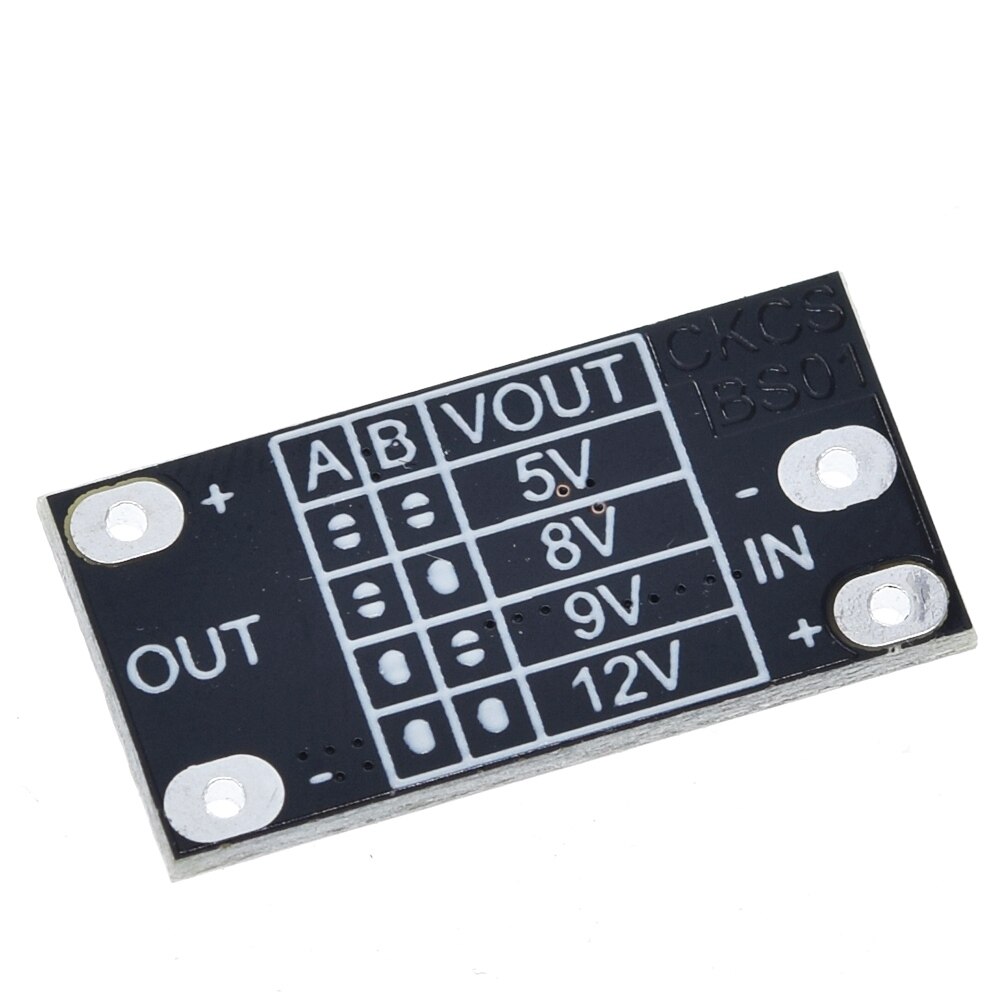

La tension de sortie peut être augmentée par coupure. Dans le tableau suivant, 0 indique que le pad est déconnecté et 1 indique que le pad est connecté.
Le pad à côté de l'indicateur LED peut également être désactivé pour éteindre l'indicateur.
A B VOUT
0 0 5V
0 1 8V
1 0 9V
1 1 12V
Spécification:
Couleur: comme les images montrées.
Taille: app. 22 x 11 mm (0,87 x 0,43 pouces)
Présentation
La tension de sortie peut être réglée sur 5V/8V/9V/12V, le défaut est 12V
Gamme de tension d'entrée: 2.5V ~ VOUT-0.5V
Vous pouvez facilement convertir une batterie lithium monocellulaire en 5V 8V 9V 12V.
