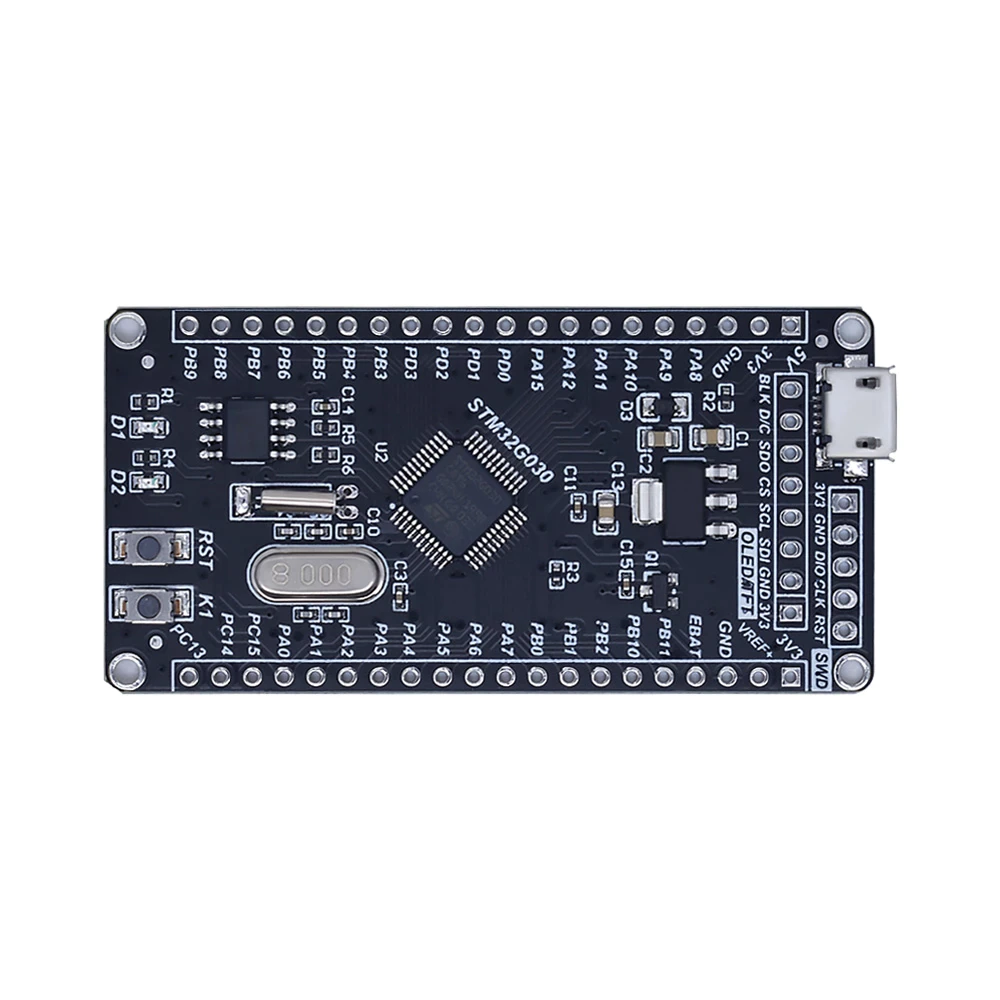

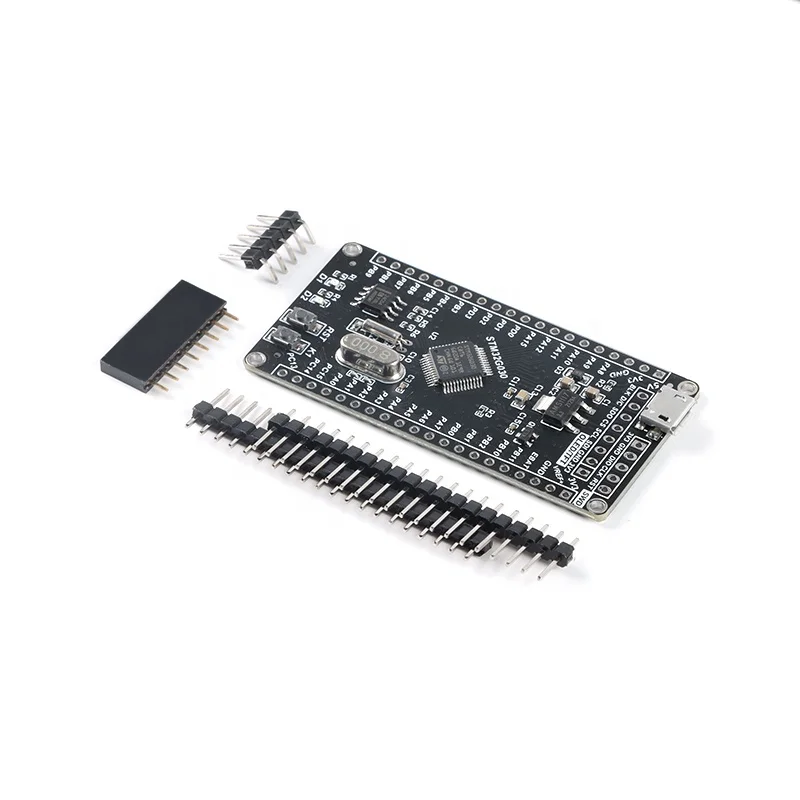

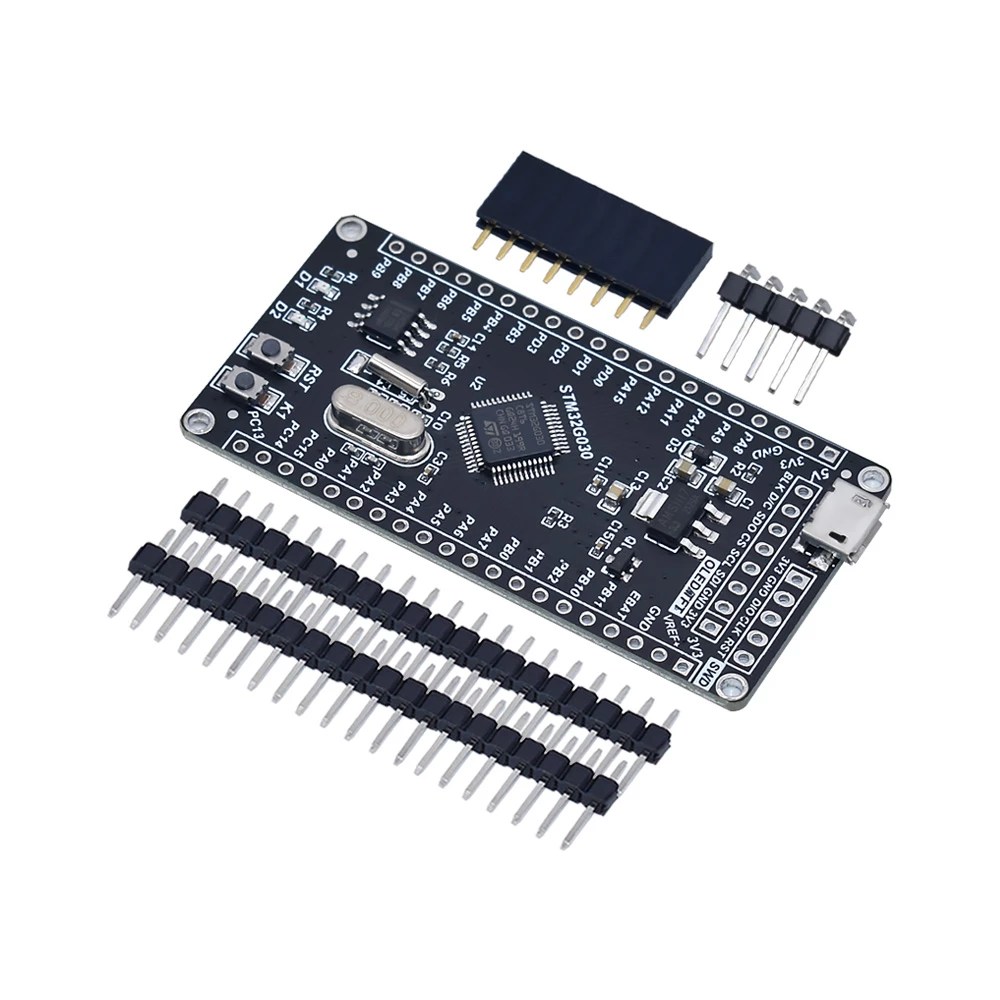

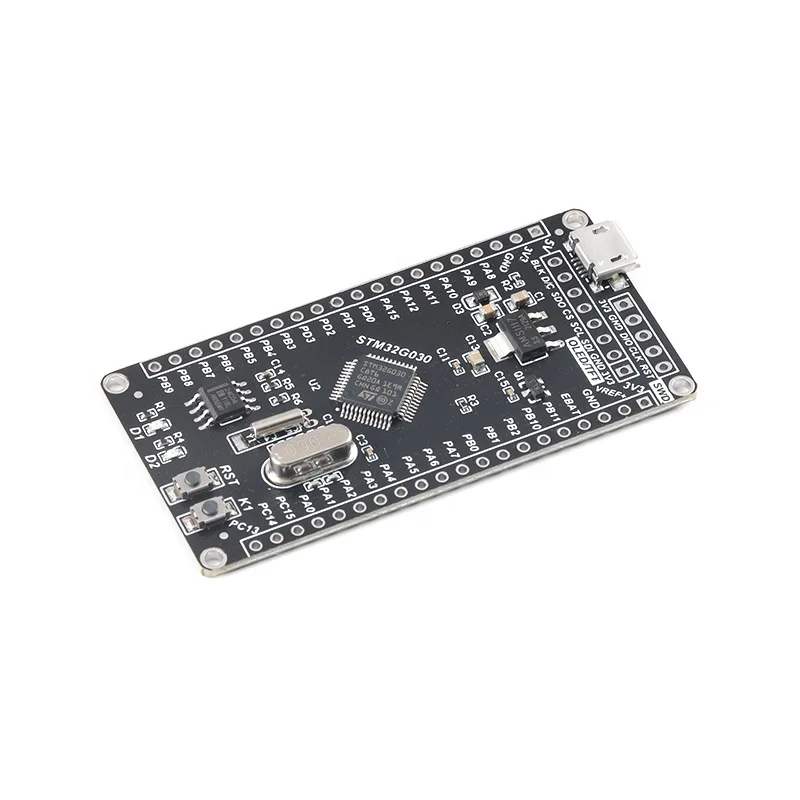

MINI carte STM32F103C8T6
CATEGORIE: STM32
ref: AA181 800 DA
ajouter au panier
DETAILS
Les microcontrôleurs grand public STM32G030x6/x8 sont basés sur un cœur RISC 32 bits Arm® Cortex® -M0+ hautes performances fonctionnant jusqu'à une fréquence de 64 MHz. Offrant un haut niveau d'intégration, ils conviennent à un large éventail d'applications dans les domaines grand public, industriel et électroménager et sont prêts pour les solutions Internet des objets (IoT). Les appareils intègrent une unité de protection de la mémoire (MPU), des mémoires embarquées à grande vitesse (8 Ko de SRAM et jusqu'à 64 Ko de mémoire de programme Flash avec protection en lecture, protection en écriture), DMA, une gamme étendue de fonctions système, I/ Os, et périphériques. Les appareils offrent des interfaces de communication standard (deux I 2 C, deux SPI / un I 2S et deux USART), un ADC 12 bits (2,5 MSps) avec jusqu'à 19 canaux, un RTC basse consommation, une minuterie PWM de contrôle avancé, quatre minuteries 16 bits à usage général, deux minuteries de chien de garde et un SysTick minuteur.
Les appareils fonctionnent à des températures ambiantes de -40 à 85 °C et avec des tensions d'alimentation de 2,0 V à 3,6 V. Une consommation dynamique optimisée associée à un ensemble complet de modes d'économie d'énergie permet la conception d'applications à faible consommation.
L'entrée de batterie directe VBAT permet de maintenir l'alimentation des registres RTC et de secours.
Les appareils sont livrés dans des boîtiers de 8 à 48 broches.
Les appareils fonctionnent à des températures ambiantes de -40 à 85 °C et avec des tensions d'alimentation de 2,0 V à 3,6 V. Une consommation dynamique optimisée associée à un ensemble complet de modes d'économie d'énergie permet la conception d'applications à faible consommation.
L'entrée de batterie directe VBAT permet de maintenir l'alimentation des registres RTC et de secours.
Les appareils sont livrés dans des boîtiers de 8 à 48 broches.
-
Toutes les fonctionnalités
- Noyau : processeur Arm® 32 bits Cortex® -M0+, fréquence jusqu'à 64 MHz
- -40°C à 85°C température de fonctionnement
- Souvenirs
- Jusqu'à 64 Ko de mémoire Flash avec protection
- 8 Ko de SRAM avec contrôle de parité matérielle
- Unité de calcul CRC
- Réinitialisation et gestion de l'alimentation
- Plage de tension : 2,0 V à 3,6 V
- Réinitialisation à la mise sous/hors tension (POR/PDR)
- Modes basse consommation : Veille, Arrêt, Veille
- Alimentation V BAT pour RTC et registres de sauvegarde
- Gestion de l'horloge
- Oscillateur à cristal de 4 à 48 MHz
- Oscillateur à cristal 32 kHz avec étalonnage
- RC interne 16 MHz avec option PLL
- Oscillateur RC interne 32 kHz (±5 %)
- Jusqu'à 44 E/S rapides
- Tous mappables sur des vecteurs d'interruption externes
- E/S multiples tolérantes à 5 V
- Contrôleur DMA 5 canaux avec mappage flexible
- CAN 12 bits, 0,4 µs (jusqu'à 16 canaux ext.)
- Jusqu'à 16 bits avec suréchantillonnage matériel
- Plage de conversion : 0 à 3,6 V
- 8 temporisateurs : 16 bits pour le contrôle moteur avancé, quatre 16 bits à usage général, deux chiens de garde, temporisateur SysTick
- Calendrier RTC avec alarme et réveil périodique depuis Stop/Standby
- Interfaces de communication
- Deux interfaces I 2 C-bus prenant en charge Fast-mode Plus (1 Mbit/s) avec puits de courant supplémentaire, une prenant en charge SMBus/PMBus et réveil à partir du mode Stop
- Deux USART avec SPI synchrone maître/esclave ; un prenant en charge l'interface ISO7816, LIN, la capacité IrDA, la détection automatique du débit en bauds et la fonction de réveil
- Deux SPI (32 Mbit/s) avec bitframe programmable de 4 à 16 bits, un multiplexé avec interface I 2 S
- Support de développement : débogage de câble série (SWD)
- Tous les colis sont conformes à ECOPACK 2
