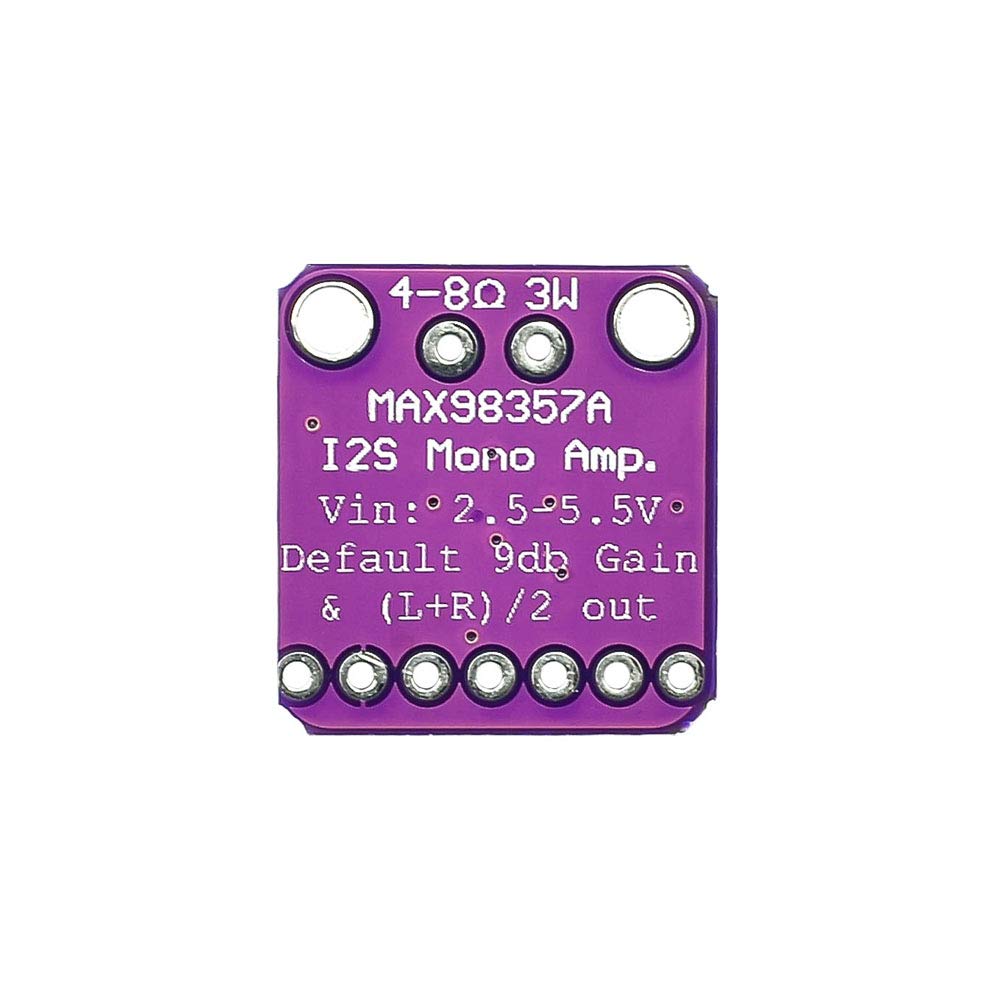

MAX98357 Module d’amplificateur de puissance audio I2S Classe D
CATEGORIE: Module audio/video 📽️🔊🎙️
ref: MM10800 DA
ajouter au panier
DETAILS
Module basé sur un DAC MAX98357 prévu pour convertir un signal audio I2S en signal analogique.
- Fonctionnalités: ce module convertit les signaux audio numériques utilisant la norme I2S en un signal analogique exploitable sur haut-parleur. Le signal est amplifié grâce à un amplificateur de classe D de 3,2 W.Ce module intègre une protection contre les courts-circuits et une protection thermique.

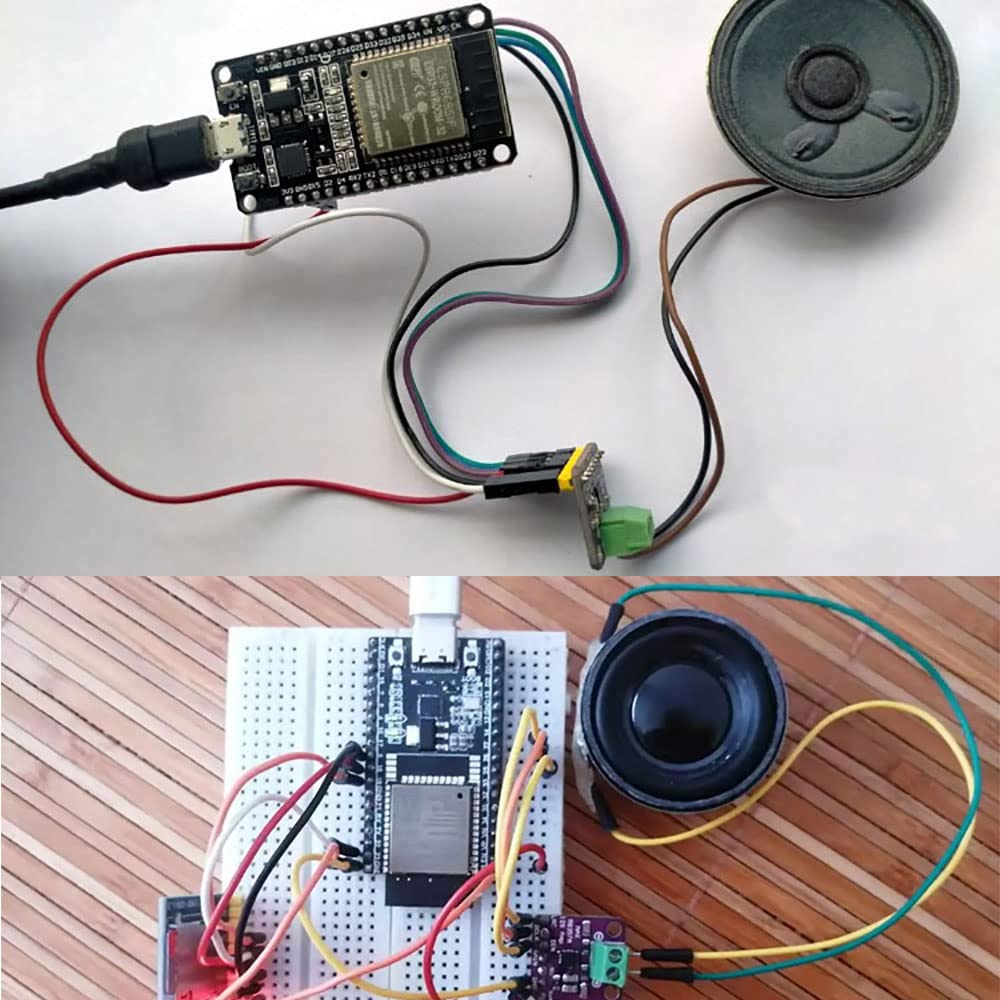

- Programmation: En met à votre disposition un guide d’utilisation avec plusieurs exemples de programmes Arduino, voir guide d’utilisation.
- Connectique: les entrées I2S et la sortie haut-parleur sont accessibles sur des pastilles à souder au pas de 2,54 mm compatibles avec les connecteurs de type MH100.Il est possible de souder un bornier à vis au pas de 3,5 mm pour faciliter le raccordement du haut-parleur.
- Remarques:
– Par défaut, la carte est configurée en mono, ce qui signifie que les signaux gauche et droit sont combinés pour une utilisation sur un seul haut-parleur.
– Si vous souhaitez utiliser un haut-parleur stéréo avec des canaux audio gauche et droit, vous devrez couper le pontet mono de la platine.

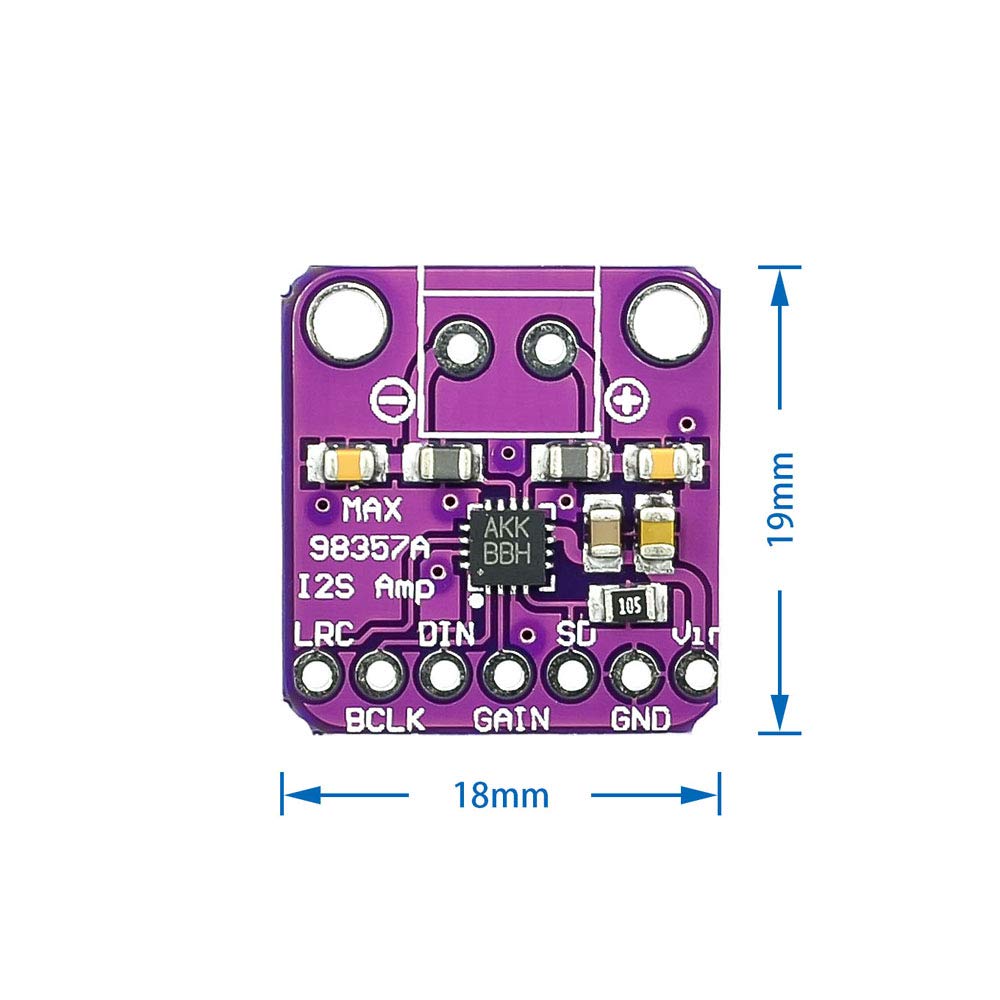

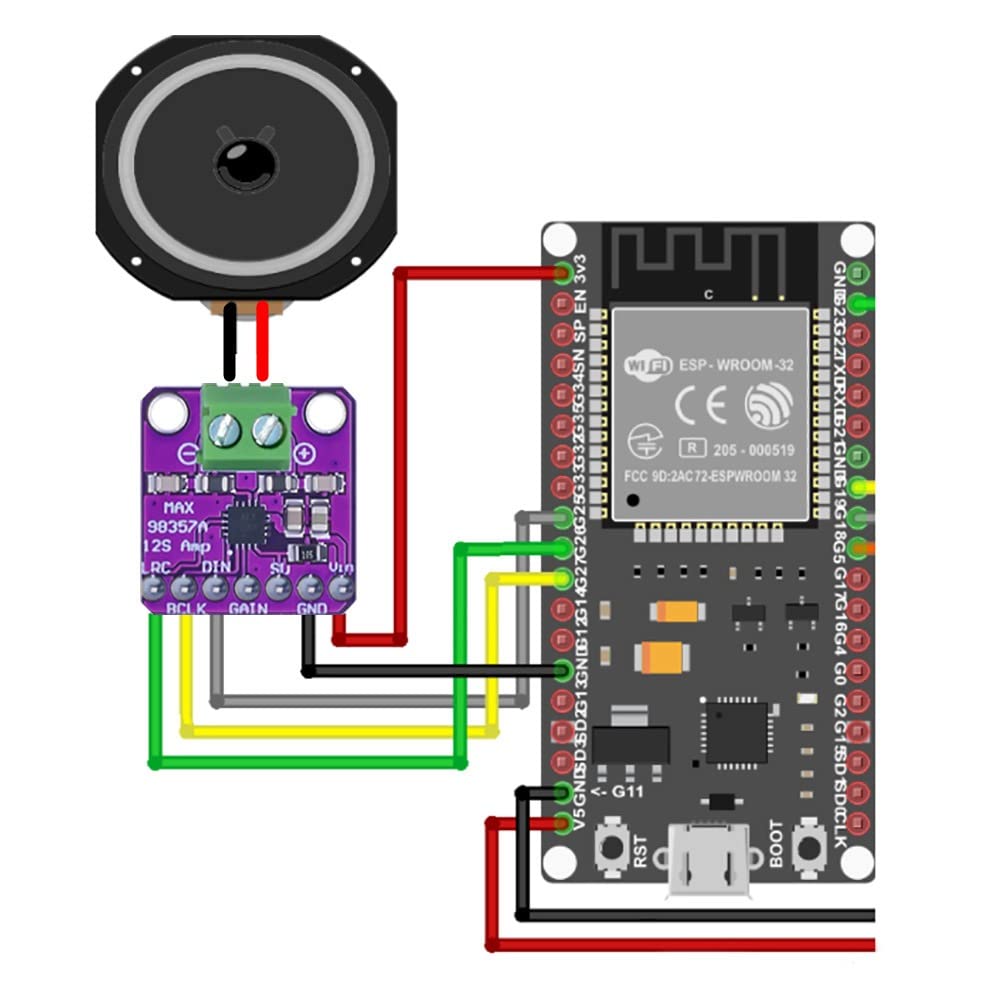

Broche:
- LRC : horloge de trame. Horloge gauche/droite pour les modes I2S et LJ. Horloge de synchronisation pour le mode TDM.
- BCLK : Entrée d’horloge binaire.
- DIN : signal d’entrée numérique.
- GAIN : Sélection du gain et du canal.
- SD : Arrêt et sélection de canal. Tirez SD_MODE vers le bas pour mettre l’appareil en arrêt.
- GND : Masse d’alimentation.
- VCC : 2,5 V-5,5 V CC.
Caractéristiques du produit:
- Puissance de sortie : 3,2 W à 4 Ω et 10 % THD 1,8 W à 8 Ω et 10 % THD
- Taux d’échantillonnage I2S : 8 kHz-96 kHz
- Gain de classe D en option : 3 dB/6 dB/9 dB/12 dB/15 dB
- Aucune horloge maître (MCLK) requise
- Plug and Play : 35 horloges différentes et 128 formats audio numériques peuvent être automatiquement configurés avec une seule alimentation
